Eclipse 705變送器是一款基于革命性的導波雷達（GWR）技術的回路供電24 V直流液位變送器。這款領先的液位變送器包含許多重大的工程成就，旨在提供遠遠超出許多傳統技術以及“空中”雷達的測量性能。創新的外殼是業內首創，將雙隔間（布線和電子設備）定位在同一平面上，并傾斜以最大限度地簡化布線、配置、設置和數據顯示。

該單變送器可與所有探頭類型一起使用，并提供增強的可靠性，適用于SlL 2/SlL 3回路。

特征

“真實水平”，測量不受介質變量的影響，如電介質、壓力、密度、pH值、粘度等。。。簡單的工作臺配置-無需水平模擬。雙線本質安全回路供電液位變送器20點定制捆綁臺，用于體積輸出。360°可旋轉外殼可以通過“快速連接/斷開”問題耦合拆卸，而不會損壞容器。

兩行8字符LCD和3按鈕鍵盤。探頭設計：高達+425°C/431巴（+800°F/6250磅/平方英寸）飽和蒸汽應用高達155巴@+345°C（2250磅/平方英尺@+650°F）。

低溫應用低至-196°C（-320°F）。

集成或遠程電子設備。

適用于SlL 2/SlL 3回路（提供完整的FMEDA報告和證書）

適用范圍：液體或漿料；碳?xì)浠衔镛D(zhuǎn)化為水基介質（電介質1,4-100）。容器：大多數加工或儲存容器。條件：所有液位測量和控制應用，包括出現可見蒸汽、泡沫表面攪拌、起泡或沸騰、高填充/排空率、低液位和不同介電介質或比重的工藝條件。

索取由WlB/Eevaluation International（SIREP）/EXERA提供的Eclipse“705性能報告的免費副本。

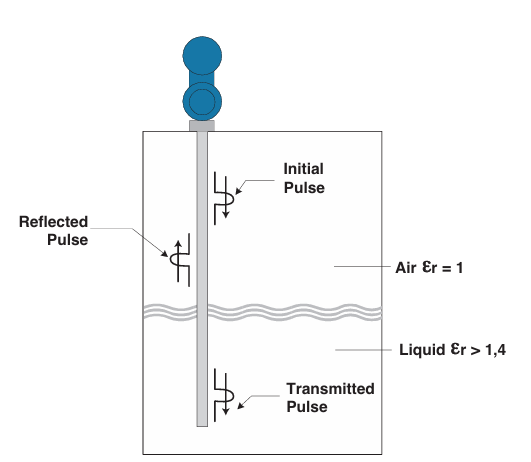

Eclipse“導波雷達基于TDR（時域反射測量）技術。TDR利用沿波導（探頭）傳輸?shù)碾姶拍苊}沖。當脈沖到達介電常數高于空氣（E，為1）的液體表面時，脈沖會被反射。脈沖的行進時間是通過超高速定時電路測量的，該電路提供了液位的精確測量。即使在脈沖從上表面反射后，一些能量也會通過上液體繼續沿GWR探頭向下傳輸。當脈沖達到介電常數較高的下液體時，脈沖再次被反射，如圖所示。
