俄羅斯ZETLAB Company 振動測試控制系統 振動控制器（VCS）ZET 024

ZET 024振動控制器（VCS）

ZETLAB公司的振動控制器（VCS）是基于ZET02X系列多通道控制器或FFT頻譜分析儀（ZET 017系列）的軟件和硬件套件，配備專用軟件ZETLAB VIBRO，用于控制電動振動系統產生的沖擊和振動影響。系統結構采用模塊化原理，允許將測量通道數量從4個增加到24個。

  • ZET 024振動控制器（VCS）是基于4通道數據采集系統的軟件和硬件套件；
  • 該系統可實現使用電動振動系統進行廣泛的振動測試；
  • 通過添加額外的數據采集模塊，可以增加輸入通道的數量；
  • 多個模塊之間支持PTP同步；
  • 兼容具有TEDS接口的傳感器；
  • 任務特定的軟件允許對系統進行測試，并提供在實施特定配置方面的建議

振動測試控制系統ZET 024的命名：

振動控制器（VCS）ZET 024是一個基于多通道數據采集系統的軟件和硬件套件，用于接收、放大和轉換來自振動傳感器的模擬信號（傳感器不包含在交付范圍內），供電給振動力放大器，記錄測試過程的當前參數，并通過反饋系統調整控制信號。系統使用FFT和IIR進行譜分析。

特定任務的ZETLAB軟件用于控制ZET 024的操作模式和記錄測量參數。振動參數的信息以用戶友好的格式顯示在外部設備上。ZETLAB軟件允許解決與振動測試控制相關的各種任務（例如，基于統計特性分析選擇參考傳感器），因此，大大簡化了操作員的工作流程。

振動控制器（VCS）ZET 024與振動測試系統一起用于控制以下基本模式的測試過程：

  • 恒定頻率或頻率掃描的正弦振動（Sine）
  • 共振搜索、跟蹤和停留（RSTD）
  • 具有控制頻譜形狀的寬頻隨機振動（Random）
  • 經典沖擊（Shock）
  • 模擬槍擊沖擊
  • 具有一組沖擊響應譜的合成脈沖（SRS）
  • 瞬態時程（TTH）
  • 場地數據復制模式（FDR）
  • 疲勞損傷譜（FDS）
  • 峰度控制（Kurtosion）

該系統還支持組合載荷模式的操作：

  • 正弦振動與隨機振動組合（Sine-on-Random）
  • 隨機振動與隨機振動組合（Random-on-Random）
  • 正弦振動與正弦振動組合（Sine-on-Sine）
  • 正弦振動與隨機振動與隨機振動組合（Sine-and-Random-on-Random）

ZET 02X系列系統可以與振動系統一起用于初步認證和定期驗證，以及根據適用技術要求進行各種額外測試類型。

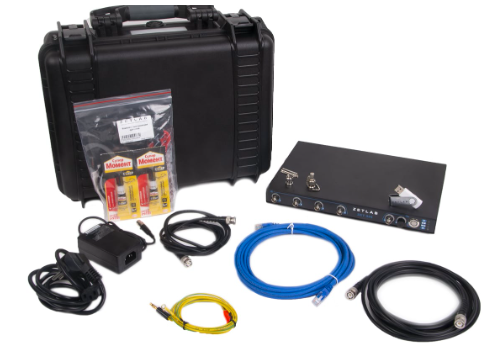

振動測試控制系統ZET 024的基本交付范圍包括：

  • 多通道數據采集系統ZET 024；
  • 電源模塊；
  • 以太網電纜；
  • 2 × BNC-BNC電纜：1.8米和5米；
  • 50歐姆插頭；
  • T型接頭，BNC連接器 – 2 × BNC插座；
  • 傳感器絕緣套件；
  • 接地跳線；
  • ZETLAB VIBRO軟件（存儲在閃存驅動器上）；
  • 一套操作文檔；
  • 攜帶和存儲箱
