加拿大VIBROSYSTM VM3&VM5氣隙氣流傳感器
用于電容氣隙測量鏈

產品描述

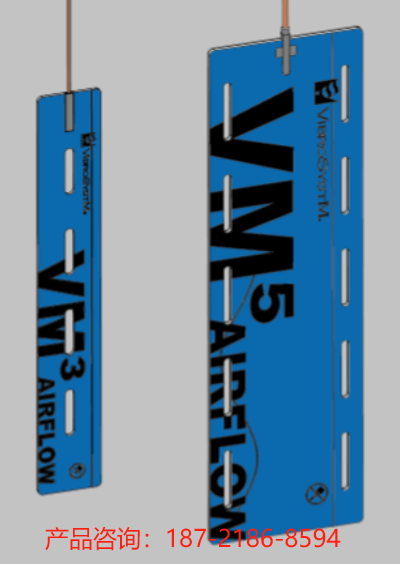

VM™ 氣流傳感器設計帶有開孔，從而減少對通風孔的阻礙。這種孔洞組合能夠適配不同機器的定子設計，并使冷卻氣流高效通過每個傳感器。
VM氣流氣隙傳感器易于安裝，無需拆卸轉子或極頭。傳感器耐受安裝過程中常用的化學品和溶劑。在運行期間，它們對強磁場、碳粉塵以及油污沉積具有免疫性。

每個 VM 氣流氣隙測量鏈由一個無源、非接觸式電容傳感器組成，該傳感器測量其表面與金屬目標之間的距離。傳感器接收到的原始信號通過三軸延長電纜傳輸到信號調節器，并被轉換為線性化的 4 至 20 mA 信號?？商峁┎煌瑴y量范圍以適應各種機器的氣隙要求。

一般規格

傳感器

• 運行方式：非接觸式接近測量，電容技術
• 連接：
  • 內置電纜：VM3：同軸電纜；VM5：三軸電纜，帶接地線組件
  • 連接器：同軸或三軸內置電纜均采用鍍金 SMA 公頭

環境性能

• 運行溫度范圍：0 至 125°C（32 至 257°F）
• 絕對最高溫度：155°C（311°F）
• 耐工業化學品和溶劑性能：非常優良
• 磁場抗擾性：可抗高達 2 特斯拉的磁場（50 或 60 Hz）
• 防塵和防油污能力：表面膜層無影響
• 濕度：最高 95%，非冷凝

物理特性

• 傳感器材料：玻璃增強層壓材料
• 電纜材料：
  • VM3：PVDF 外套 / FEP 絕緣層
  • VM5：PVDF 外套 / Teflon? 絕緣層

延長電纜

• 連接：
  • 電纜類型：三軸
  • 最小長度：名義長度減去 0.5 m（19.7 英寸）
  • 連接器：傳感器側為鍍金 SMA 母頭，帶接地端子；調節器側為鍍金 SMA 公頭，帶接地端子
• 最小彎曲半徑：10 cm（4 英寸）
• 環境性能：溫度范圍：0 至 75°C（32 至 167°F）
• 物理特性：S 型電纜材料為 PVC 外套 / PE 絕緣層

LIN™-300 調節器

• 電源要求：
  • 電壓：24 Vdc ±15%
  • 功耗：最大 120 mA
  • 預熱時間：30 分鐘
• 連接：
  • 電源/輸出：5 針 M12 公頭
  • 傳感器輸入：鍍金 SMA 母頭，帶接地端子
• 環境性能：
  • 連續運行溫度：0 至 55°C（32 至 131°F）
  • 存儲溫度（測量鏈）：-25 至 70°C（-13 至 158°F）
• 物理特性：
  • 外殼：鍍鎳鋁材
  • 安裝：帶有 4 個橢圓孔，用于 #6（M3.5）螺釘
  • SMA 最大扭矩：1.1 Nm（10 英寸磅）
  • 狀態指示燈：雙色 LED
