US Digital S1 光軸編碼器 非接觸式旋轉數字轉換器 可用于位置反饋或手動界面，可將實時軸角度、速度和方向轉換為兼容 TTL 的正交輸出

S1 產品描述

S1 系列光軸編碼器是一種非接觸式旋轉數字轉換器。編碼器可用于位置反饋或手動界面，可將實時軸角度、速度和方向轉換為兼容 TTL 的正交輸出，帶或不帶分度。它由單個 +5VDC 電源供電。

提供三種軸扭矩選項：

• 默認 （-D）：具有更高阻尼的套筒襯套，適用于人機界面應用。
• 滾珠軸承 （-B）：適用于高速應用的微型精密滾珠軸承。
• 輕靜態阻力 （-N）：具有較低阻尼的套筒襯套，適用于低速應用。

S1 設計用于驅動長達 10 英尺的電纜。對于更長的電纜長度，建議添加?PC4/PC5?差分線路驅動器。通過 5 針標準連接器連接到 S1 系列編碼器。US Digital 提供配接連接器，提供多種電纜選項和長度。

S1 功能

• 滾珠軸承選件可跟蹤至 10,000 RPM
• 2 通道正交 TTL 方波輸出
• 某些分辨率提供第 3 通道索引選項
• 每轉 32 至 5,000 次循環 （CPR）
• 每轉 128 至 20,000 個脈沖 （PPR）

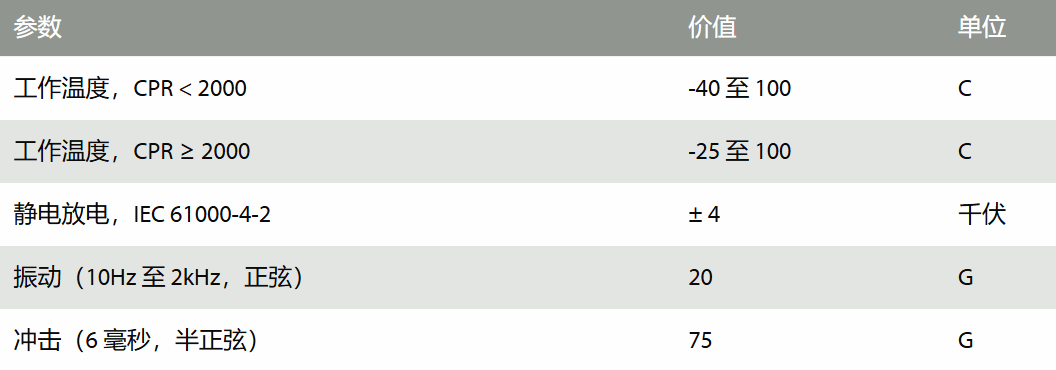

• 寬工作溫度
• 單 +5VDC 電源
