US Digital EC35 光換向套件編碼器 快速裝配式光學換向編碼器 用于無刷電機換向 大批量、低成本、OEM 運動控制應用

US Digital EC35 光換向套件編碼器 快速裝配式光學換向編碼器 用于無刷電機換向 大批量、低成本、OEM 運動控制應用

EC35 Webproduct 01 產品圖片

EC35 Webproduct 05 產品圖片



EC35 產品描述



EC35 快速裝配式光學換向編碼器專為大批量、低成本、OEM 運動控制應用而設計。EC35 提供 A/B/Z 增量輸出和 U/V/W 輸出，用于無刷電機換向。

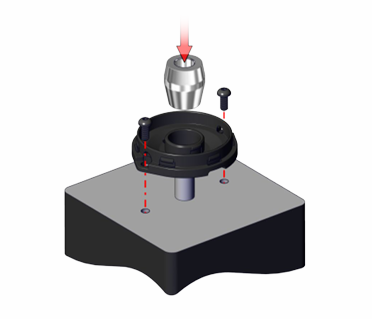

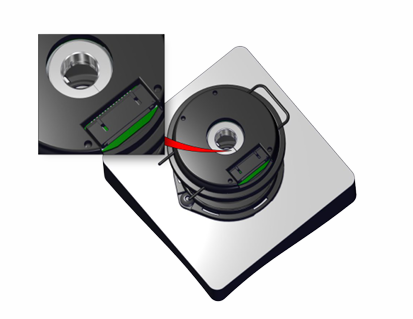

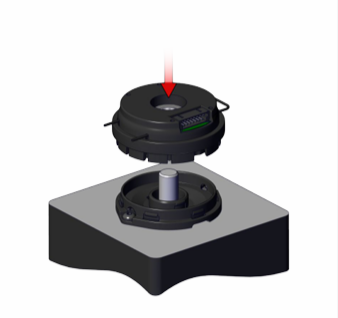

EC35 設計為一次性安裝，使用 2 個螺釘安裝在直徑為 1.28 英寸或 1.812 英寸的螺栓圓上。當編碼器組件放在電機軸上時，精密加工的編碼器 hubdisk 會推上去。這種設計無需固定螺釘即可牢固地夾住軸。內置的可拆卸墊片工具可確保在安裝編碼器外殼時將編碼器盤自動設置為正確的間隙。編碼器可以通過旋轉組件上的環并使用簡單的工具將環壓入以將所有部件鎖定到位來“定時”。

EC35 由單個 5V 電源供電，并配有一個 15 針連接器，為 A/B/Z 和 U/V/W 提供差分輸出。集電極開路 U/V/W 輸出作為選件提供。EC35 只需使用每個差分對的 + 輸出即可獲得單端輸出。內部 26C31 線路驅動器可在 TTL 電平提供和吸收 20 mA 電流。推薦的差分接收器是行業標準的 26C32。當差分接收器與一個 150 Ω 電阻器串聯時，可實現最大的抗噪能力，每個差分對上都放置了一個 .0047 μF 電容器。

請注意：由于 EC35 的推入式集線器設計，建議一次性安裝。

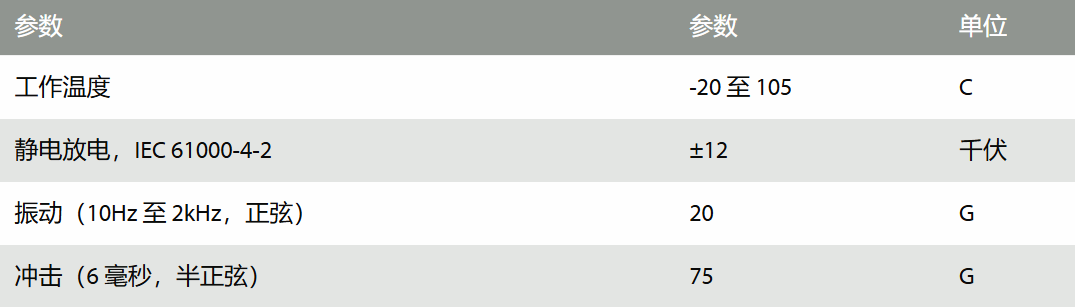

EC35 功能

  • 現在 500 到 60,000 次 CPR
  • 快速、簡單的組裝
  • A/B/Z 差分輸出
  • U/V/W 換向輸出（差分或集電極開路）
  • 每次修訂 2,000 至 240,000 個正交狀態。
  • 頻率響應從 DC 到 1 MHz
  • 適合直徑大于 0.197 英寸的軸。（5 毫米）至 0.375 英寸（3/8 英寸）
  • 單 5V 電源



產品說明

  • 電纜和連接器不包括在內，必須單獨訂購。
