E2光學套件編碼器
圖片(6張)
機械圖紙(2張)
裝配說明(1份)
視頻(2個)

E2特性
? 快速拆裝結構
? 堅固螺紋組裝外殼
? 允許0.01英寸軸向軸竄
? 分辨率32-5000周/轉(CPR)
? 128-20000脈沖/轉(PPR)
? 雙通道正交TTL方波輸出
? 可選索引信號(第三通道)
? 安裝兼容HEDS-5500
(更多信息見下文)

E2產品描述
有害物質限制聲明

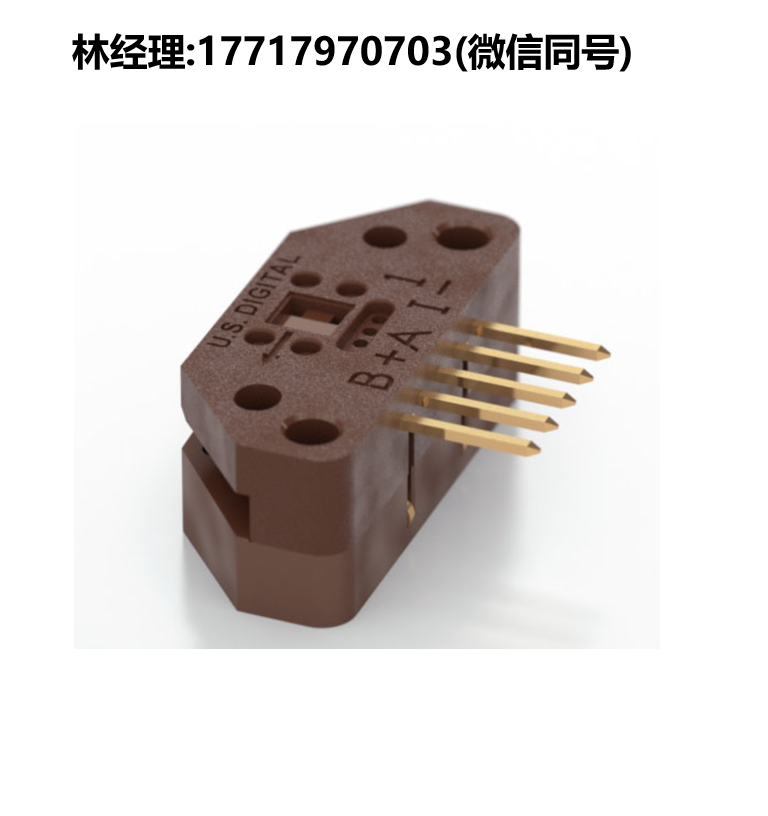

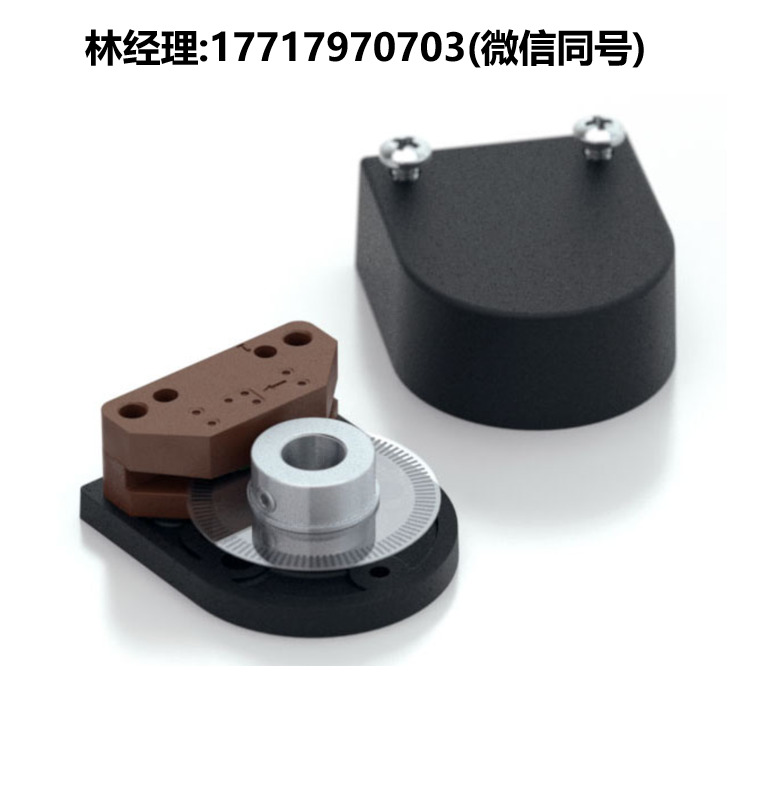

E2旋轉編碼器采用玻璃纖維增強聚合物外殼，配備5針鎖定式或標準連接器。內部含精密加工鋁轂固定聚酯薄膜碼盤及編碼模塊，模塊集成高準直固態光源與單片相位陣列傳感器，具有極高機械錯位容忍度。

標準適用于10英尺內線纜應用，更長距離推薦搭配PC4/PC5差分線路驅動器，或選用帶差分輸出的E5型號。

底座通過多種螺栓圓周孔位固定，配套對中工具確保軸心定位。上蓋采用兩顆4-40盤頭螺釘緊固，形成抗震防護結構。

提供5針鎖定式或標準連接器接口，配套線纜可選購多種規格。

BROADCOM/AVAGO替代方案：
可直接替換Avago HEDM-5500、HEDM-5600、HEDS-5500、HEDS-5600系列編碼器。
