美國 US DIGITAL E5 系列旋轉編碼器

E5 產品描述

E5 系列旋轉編碼器具有堅固的玻璃填充聚合物外殼，帶有 5 引腳或 10 引腳閉鎖連接器。該光學增量編碼器旨在輕松安裝到現有電機軸上和從現有電機軸上拆卸，以提供數字反饋信息。

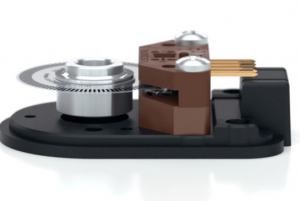

內部組件由安裝在精密加工鋁制輪轂上的聚酯薄膜盤和編碼器模塊組成。該模塊包含一個高度準直的固態光源和單片相控陣傳感器，它們共同提供了一個對機械錯位極為寬容的系統。

單端輸出版本（S 選項）通常與 10 英尺或更短的電纜一起使用。對于更長的電纜長度，建議使用差分輸出版本（D 選項）。

可以通過使用多個機械螺釘螺栓圓圈選項來完成底座到表面的固定。通過使用定心工具（單獨出售）確保底座到軸中心線的定位。蓋子通過兩個 4-40 平頭螺釘牢固地固定在底座上，以提供保護內部組件的彈性封裝。

通過 5 針（單端版本）或 10 針（差分、高壓或集電極開路版本）閉鎖連接器與 E5 系列編碼器進行安全連接。US Digital 提供配接連接器，提供多種電纜選項和長度。
