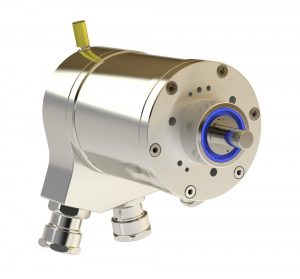

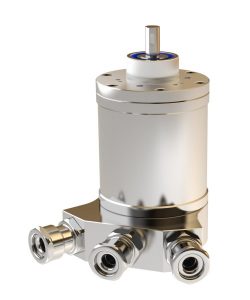

TWK-Elektronik,多匝編碼器,TRT78/S3 SIL2/PLd

TWK-Elektronik,多匝編碼器,TRT78/S3 SIL2/PLd,通過霍爾傳感器記錄角度位置和轉數-最多4096轉的絕對多圈傳輸-數據輸出加上通過PROFINET的參數化和診斷。由耐海水鋁或不銹鋼制成的堅固外殼-不銹鋼軸-帶徑向軸封的滾珠軸承-由帶霍爾元件的ASIC組成的傳感器電路-通過M12連接器或電纜出口進行電氣連接。符合PNO規格訂單編號2.712和2.722，版本2.2的IEC 61158 / 61784的Profinet接口集成到TRT絕對編碼器型號系列中。支持實時等級1和3，即實時(RT)和同步實時(IRT)以及符合等級c的要求。為了達到SIL2等級，TRT/S3包含額外的內部監控機制以及通過PROFIsafe的安全通信。PROFIsafe協議根據安全技術版本2.4的ProFi safe配置文件(PNO訂單編號3.192)實施

產品類別:旋轉編碼器
增量或絕對:絕對的
單匝或多匝:多圈的
設計:78毫米防爆外殼
法蘭和軸:防爆外殼，帶夾緊法蘭，軸10 mm，帶導向鍵
防爆外殼，帶方形法蘭，軸長10 mm，帶導向鍵
防爆外殼，帶同步法蘭，軸10 mm，帶導向鍵
外殼材料:鋁
用于屏蔽強磁場的拋光鋼
不銹鋼1.4305
不銹鋼1.4401
用于屏蔽強磁場的不銹鋼1.4521
分辨率:4096步/360
8192步/360 <)
65536步/360 <)
代碼類型:二進制代碼，位置值為雙字(例如，用于具有安全高級功能的Simatic TIA門戶)
二進制代碼，位置值分為兩個字
二進制代碼，位置值分為兩個字，第一個字多圈數據，第二個字單圈數據，分辨率不可調
個人資料:PROFIsafe，SIL2
電氣連接:3軸向連接器
電纜出口徑向
連接器出口徑向
標準，3個連接器，徑向
界面:PROFIsafe over PROFINET
電氣和/或機械變型:標準
認證:防爆(Atex)
SIL2/PLd
特殊功能:EX保護
速度監控
