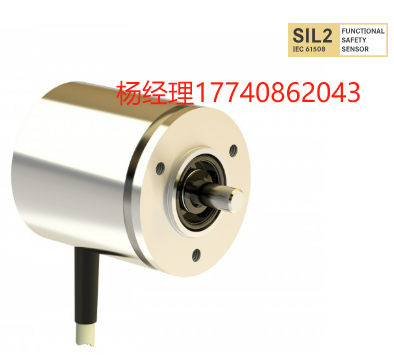

旋轉編碼器 TBN42 SIL2

通過與客戶軸的正向機械連接，確保傳感器軸中的磁體能夠精確反映客戶軸的旋轉。TBN 型號可記錄 單圈旋轉（最大 65,536 步）。若結合后續絕對傳輸功能（TRN 型號），測量范圍可擴展至 4096 圈。

位置與速度值以 PDO（過程數據對象） 的形式，通過 CANopen 協議 輸出。

產品類別：旋轉編碼器

增量型或絕對型：絕對型
單圈或多圈：單圈
外形尺寸：42 mm

法蘭與軸類型：

• 同步法蘭，6 mm 軸徑

外殼材料：

• 鋁合金 3.2315
• 磁性鋼
• 不銹鋼 1.4305
• 不銹鋼 1.4404

分辨率（每圈）：

• 4096 步（12 位）
• 8192 步（13 位）
• 16384 步（14 位）
• 32768 步（15 位）
• 65536 步（16 位）

編碼類型：

• 二進制（Binary）

通訊協議：

• CANopen Safety，SIL2 認證
• 協議版本：Profile No. 4.0.2

電氣連接：

• 電纜輸出，1 米，軸向（可按需提供其他長度）
• 電纜輸出，1 米，徑向（可按需提供其他長度）

接口：

• CANopen Safety

電氣/機械變型：

• 基礎版本（Basic version）

認證：

• SIL2（功能安全認證）

特殊功能：

• 速度監測
