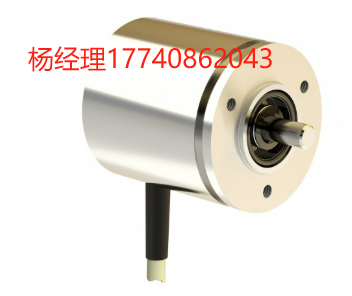

多圈旋轉編碼器 TRSN50/S4 SIL3

TRSN 系列是我們具備高功能安全等級的編碼器。該系列已通過 IEC 61508 的 SIL3 認證，并符合 ISO 26262 的 ASIL-D 要求，因此適用于諸如公共道路運輸等安全關鍵應用場合。

位置值采用冗余方式采集，并由兩個微處理器獨立處理，輸出通過 CANopen Safety 協議完成。客戶軸與傳感器軸之間通過正向機械連接，確保傳感器軸內的磁體能夠精確匹配客戶軸的旋轉。

TRSN 多圈版本可檢測多達 4096 圈 的旋轉信息。

產品類別：旋轉編碼器

單圈或多圈：多圈
增量型或絕對型：絕對型
外形尺寸：50 mm

法蘭與軸類型：

• 夾緊法蘭，適用于測量齒輪 ZRS 的軸
• 夾緊法蘭，帶鍵槽軸
• 夾緊法蘭，帶扁平軸
• 夾緊法蘭，帶月牙鍵軸
• 同步法蘭，帶夾緊軸
• 同步法蘭，帶鍵槽軸
• 同步法蘭，帶扁平軸

軸徑可選：

• 6 mm
• 10 mm
• 12 mm

外殼材料：

• 鋁合金 3.2315
• 磁性鋼
• 不銹鋼 1.4305
• 不銹鋼 1.4404

分辨率：

• 4096 步/圈（12 位）
• 8192 步/圈（13 位）
• 16384 步/圈（14 位）
• 32768 步/圈（15 位）
• 65536 步/圈（16 位）

電氣連接：

• M12 公型設備連接器
• 1 米電纜輸出，軸向（可按需提供其他長度）
• 1 米電纜輸出，徑向（可按需提供其他長度）
• Sx：x 個 M12 五芯徑向連接器
• Tx：x 個 M12 五芯軸向連接器

電氣隔離：

• -VS = CAN_GND = 屏蔽/外殼
• -VS ≠ CAN_GND ≠ 屏蔽/外殼

通訊協議：

• CANopen Safety SIL3，協議版本 4.1.0，已認證

認證：

• SIL3（符合 IEC 61508）

電氣和/或機械版本：

• 標準型（其他版本可按需提供）
