美國TRANS-TEK 振蕩器/調解器ED 系列

ED 系列振蕩器/解調器旨在簡化 35mm DIN 導軌和面板安裝應用的安裝。它為 AC LVDT 提供 DC-in/DC-out作，并經過內部調節，以提高輸出信號的穩定性。針對 3 kHz 或 7kHz 性能進行了優化。提供各種電壓輸出以及 4-20 mA;所有這些都具有零偏移和跨度調整

主要特點

• 適用于 5 線和 6 線 LVDT
• 內部監管
• 直流電壓輸出
• 體積小，成本低

•

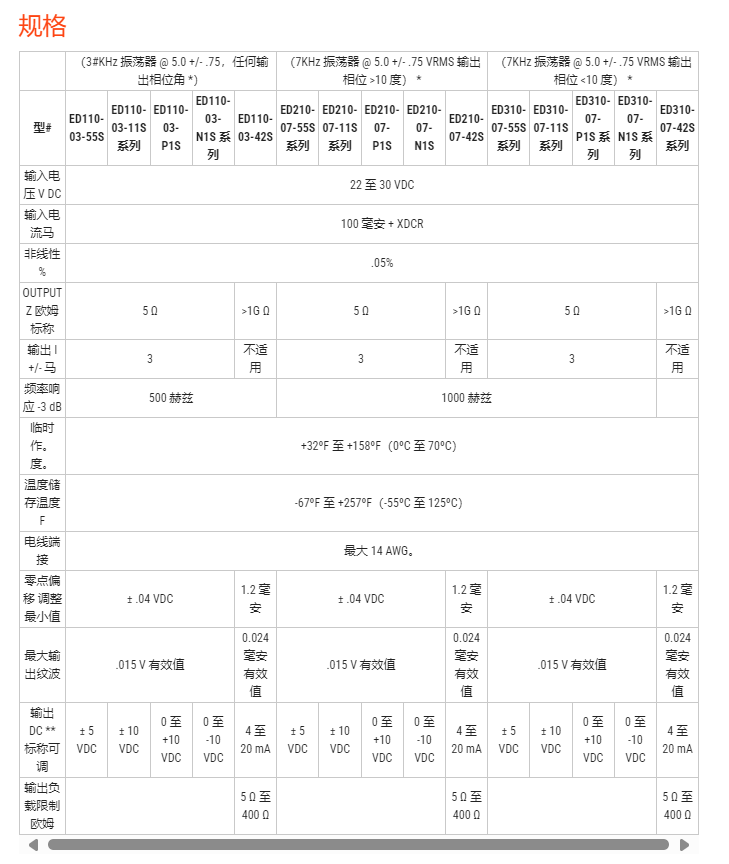

• * 振蕩器輸出電壓通過量程調整電位器調節。
  * 振蕩器輸出電流在 100 歐姆負載下運行，失真小于 0.25%。
  ** 使用靈敏度為 0.500 V/v +/- 10% 的傳感器時確定的輸出電壓和/或電流 行程兩端通過量程控制電位計進行調整。
  電壓輸出溫度系數 din rail series +/- （.01% of output +/- .00025V/deg.F）
  *** 電流輸出 DIN 導軌系列的輸出溫度系數 +/- （.008% 的 lvdt 行程 + .00122Ma）

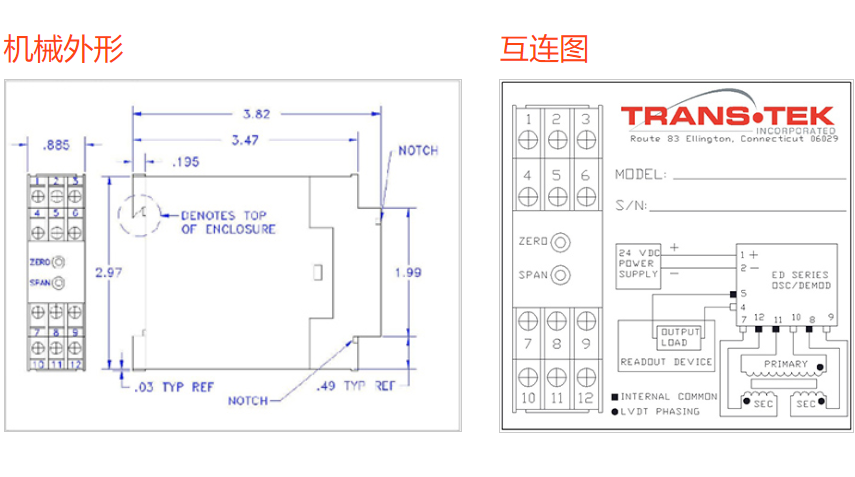

  **** 輸出極性，如圖所示連接時，隨著磁芯向引線端移動，輸出電壓將變得更加正。極性可以通過交換與引腳 # 7 和 9 的連接來反轉

•

•
