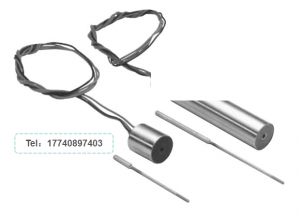

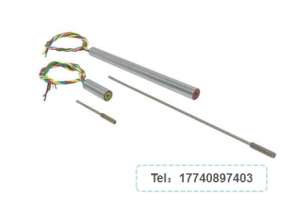

美國Trans-Tek 230系列 AC-AC LVDT 交流直線位移傳感器
美國Trans-Tek 230系列 AC-AC LVDT 交流直線位移傳感器外徑尺寸3/8″，為行程從0.005英寸到2.0英寸的應用提供精確的線性位移測量。AC-AC LVDT 230系列位移傳感器設計具有極低的溫度系數和小于±0.25%F.S.的非線性。這些傳感器的小尺寸使其成為重量關鍵型應用和放置在狹小空間中的理想選擇。核心足夠輕，可以用于具有低驅動力或高加速度的系統，而不會對系統性能產生不利影響。
美國Trans-Tek 230系列 AC-AC LVDT 交流直線位移傳感器主要特征：
范圍從±0.005英寸到2.0英寸
0.375”外徑
非線性≤0.25%
高靈敏度
低溫系數
低質量堆芯
美國Trans-Tek 230系列 AC-AC LVDT 交流直線位移傳感器技術規格 (Reference frequency 7.0 KHz)
| 型號 | 0230-0000 | 0231-0000 | 0232-0000 | 0233-0000 | 0234-0000 | 0235-0000 | 0236-0000 | 0237-0000 | |
| 非線性 | ≤ ±0.25% 總行程 (最佳擬合直線) | ||||||||
| 線性范圍 | ±Inches ±(mm) | 0.005 (0.13) | 0.01 (0.26) | 0.025 (0.64) | 0.05 (1.27) | 0.1 (2.54) | 0.25 (6.35) | 0.5 (12.7) | 1.0 (25.4) |
| 長度 | L Inches (mm) | 0.85 (21.6) | 0.85 (21.6) | 0.85 (21.6) | 0.85 (21.6) | 0.95 (24.1) | 2.6 (66.0) | 3.1 (78.7) | 4.3 (109.2) |
| CORE LENGTH | Lc Inches (mm) | 0.45 (11.4) | 0.45 (11.4) | 0.45 (11.4) | 0.45 (11.4) | 0.55 (14.0) | 1.19 (30.2) | 1.19 (30.2) | 1.19 (30.2) |
| CORE MASS | Grams | 0.5 | 0.5 | 0.5 | 0.5 | 0.6 | 1.3 | 1.3 | 1.3 |
| CORE P/N | C005-0125 | C005-0125 | C005-0125 | C005-0125 | C005-0126 | C005-0058 | C005-0058 | C005-0058 | |
| ELECTRICAL CENTER | Ec Inches (mm) | 0.385 (9.8) | 0.385 (9.8) | 0.385 (9.8) | 0.385 (9.8) | 0.435 (11.0) | 1.21 (30.7) | 1.46 (37.1) | 2.06 (52.3) |
| 溫度范圍 | -65°F to +257°F (-55°C to +125°C) (OPERATING); -65°F to +275°F (-55°C to +135°C) (STORAGE) | ||||||||
| 溫度系數 | ZERO < ±0.001% Total Stroke /°F; SENSITIVITY < ±0.01%?Output /°F | ||||||||
| 靈敏度 | V/in./V ±10% | 4 | 4 | 4 | 4 | 4 | 2 | 1 | 0.5 |
| 相位角 (Output voltage LEADS input voltage) | Degrees | 5 | 5 | 5 | 5 | 5 | 0 | 0 | 0 |
| 輸入阻抗 | Ohms | 260 | 255 | 250 | 245 | 480 | 320 | 300 | 355 |
| 輸入電阻 | Ohms DC | 36 | 36 | 36 | 36 | 60 | 22 | 30 | 40 |
| 輸出點租 | Ohms DC | 135 | 135 | 135 | 135 | 205 | 210 | 170 | 185 |
| 零電壓 | % V Ex. | <0.2 | <0.25 | <0.3 | <0.4 | <0.8 | <1.0 | <1.0 | <1.0 |
| 最大勵磁 | 15 VRMS | ||||||||
主要材質：
