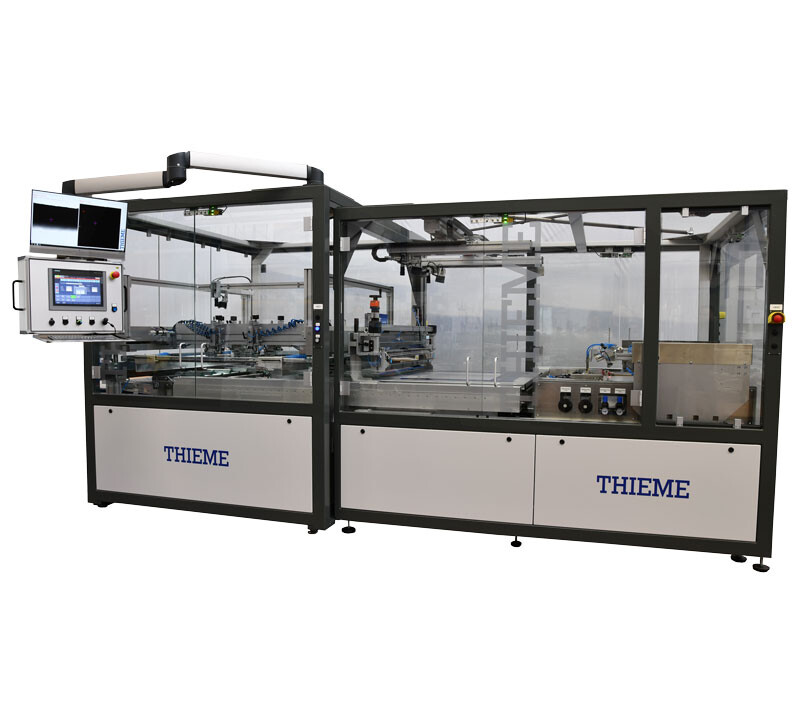

美國THIEME 3000 Vision AL自動絲網印刷機

THIEME 3000 Vision AL （自動加載機）

新一代絲網印刷機，專為薄膜、鈑金和電子應用而設計

為什么選擇THIEME ？

  • Thieme 品質“德國制造”
  • 根據客戶要求單獨配置和制造
  • 超過60年的絲網印刷和自動化經驗
  • 超過 10,000 臺已安裝的機器
  • Thieme 機器的預期壽命長（超過 20 年）
  • 全球服務
  • 生產啟動期間的工藝支持可選
  • 與領先的油墨、絲網和承印物制造商建立聯系
  • Thieme 技術中心的測試和開發可能性

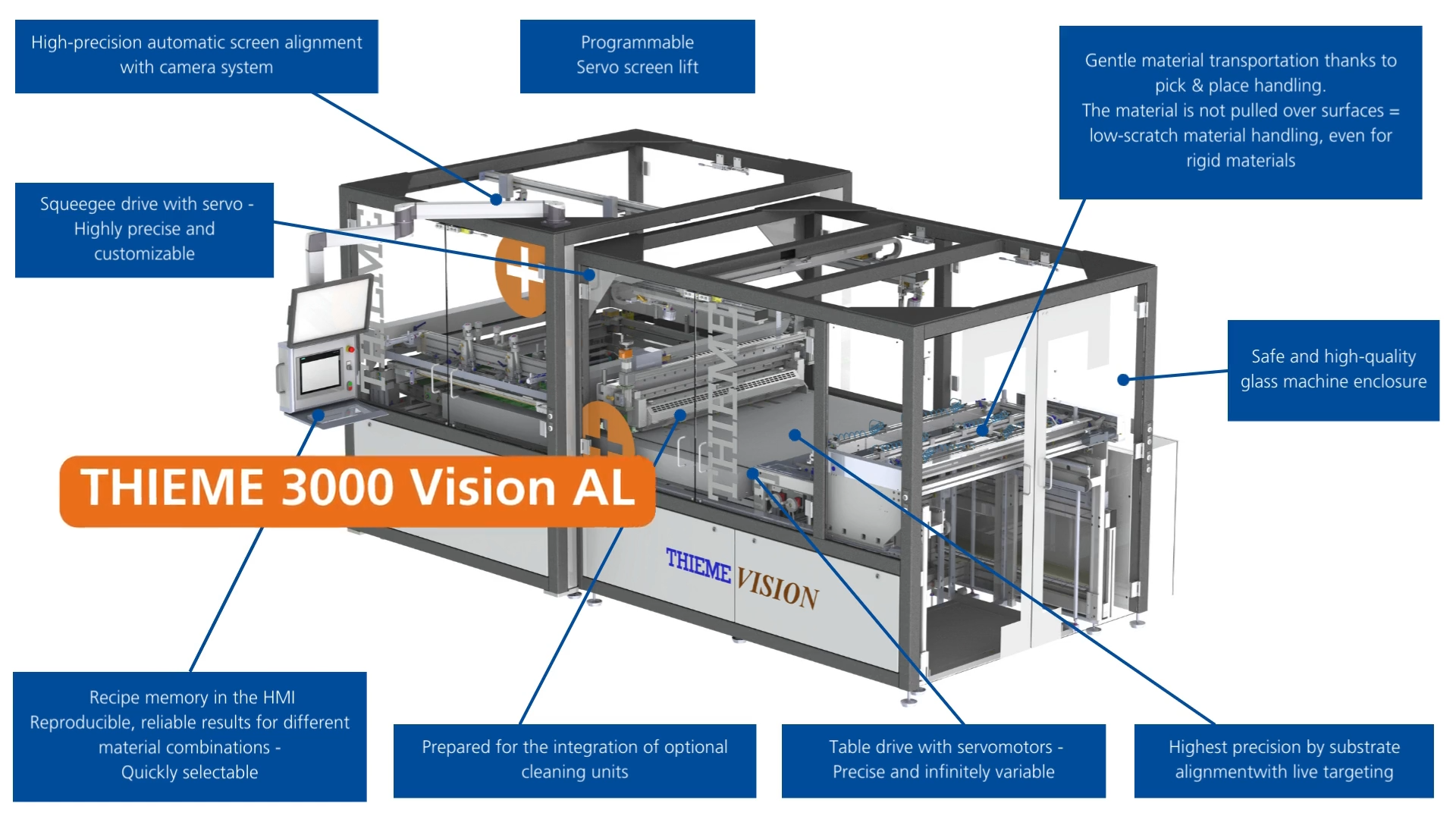

細節

  • 通過相機輔助基板對準實現最高精度
  • 通過拾取和放置處理實現材料友好型運輸
  • 系統可加工100μm以下的薄膜
  • 也適用于剛性材料
  • 久經考驗的 Thieme 視覺系統，用于屏幕和基材對齊
  • 可選的高級打印控制 （APC），用于優化設置時間
  • 可定制，具有廣泛的機器選項
  • 直觀的機器操作

THIEME 視覺系統

THIEME 3000 Vision AL 標配 THIEME 視覺系統。
THIEME 視覺系統主要由兩個獨立的攝像系統和相關的控制軟件組成。其中一個攝像頭系統用于自動屏幕定位，另一個用于自動基板對齊。

THIEME Vision – 屏幕定位

手動調整屏幕位置的日子已成為過去。在更短的時間內設置您的 Thieme 絲網印刷機，并獲得寶貴的生產時間。Thieme Vision屏幕定位系統以非常高的精度工作，最大限度地減少了設置打印。

  • 自動設置
  • 縮短設置時間
  • 高精度屏幕對齊
  • 最少的準備打印
屏幕定位
攝像機數量2 / 可擴展
機械重復性 [μm]+ / – 40
對齊標記 [mm]圓形，白色，?3
屏幕調整機動

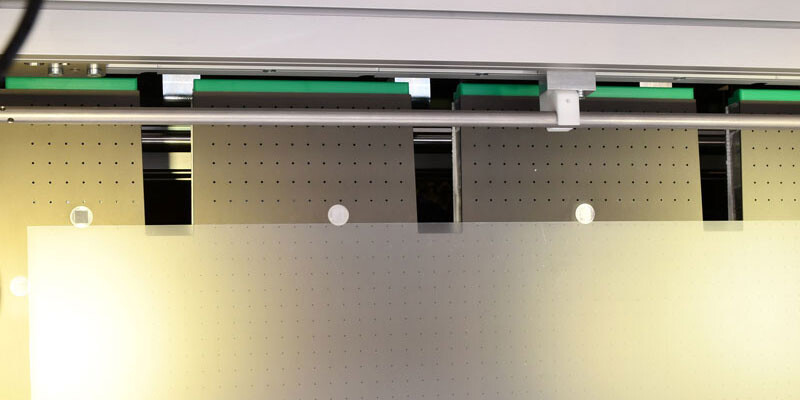

THIEME Vision – 基板定位

減少設置打印并提高準確性？

提高您的生產力和質量。Thieme Vision系統將質量提升到一個新的水平。

  • 高精度印刷材料對準
  • 減少準備打印
  • 消除放置錯誤
  • 高重現性
基板定位
攝像機數量2 / 可擴展
機械重復性 [μm]+ / – 30
對齊標記 [mm]靈活
表格對齊伺服電機、空氣、軸承

技術數據

機器類型301030203030
打印尺寸 [mm]約550 x 750約750 x 1050約1000×1400
最大紙張尺寸 [mm]約580 x 780約780 x 1080約1030 x 1420
最小紙張尺寸 [mm]30×20 奎爾
框架尺寸[mm]約1180 x 1380約1380 x 16801630 x 2020
最大尺寸時的屏幕支架 [mm]300
打印工作臺約800 x 1050約1000 x 1350約1250 x 1700
真空場尺寸 [mm]約565 x 756約765 x 1065約1015 x 1405
基板厚度 最大 [mm]UPO 16
基板厚度*1最小 [mm]50微米
屏幕調整 [m/sec]+ / – 6
對準精度 [mm]+ / – 50 μm bei cmk 1,67;絕對 + / – 30 微米
刮刀速度 [m/sec]0,1 – 1,4
重量 [kg]230026002900
打印速度*2[循環/小時]420400390
電源 [V]400
電源 [kW]4,2
電源 [A]6
進料右/左/居中
位置相機標記
工作臺方向		可自由選擇完整的板材區域
位置相機標記
屏幕方向		位置可通過布置選擇
打印方向與運輸方向成 90°
最大堆垛高度 [mm]500
最大堆垛重量 [kg]1000
所有技術信息均不具有約束力，可能會發生變化。
*1取決于材料
*2刮刀速度 1m/sec

應用

鋁箔應用、FIM/IML、鈑金、汽車、銀行和身份證、電子、覆蓋層、功能層、燃料電池
