THz成像技術用于尿布中水分含量的分析

在紙尿褲生產中的質量控制中，非接觸/非侵入/無損檢測（NDT）技術的應用至關重要，能夠有效檢測尿布中的水分、異物或其他污染物。

我們使用我們的TeraSense太赫茲成像系統進行了一項實驗，旨在確定尿布中的水分含量。下面視頻展示了我們的太赫茲相機如何檢測尿布中濕潤區域的存在。水在太赫茲圖像中形成鮮明的對比，因此易于檢測?？梢杂^察到濕點邊緣的液體濃度梯度。

即使水的衰減非常強，也可以確定濃度差異。為了測量濕點內水分的濃度差異，我們只需在TeraSense Viewer?軟件的設置中增加對比度，并降低時間分辨率。這種方法使我們能夠準確識別尿布中的濕潤區域，從而確保產品的質量和性能。

實驗設置包括以下內容：

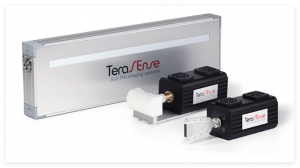

? Tera-1024亞太赫茲成像相機（32 x 32 像素）
? 亞太赫茲波源（IMPATT二極管，工作頻率100 GHz）
? 預裝TeraSense Viewer?軟件的計算機
? 150毫升水
? 尿布

本實驗的任務是確定干尿布中水的出現。使用TeraSense亞太赫茲成像系統，可以輕松識別水的存在。在濕點的邊緣觀察到液體濃度梯度。

盡管水的衰減非常強，但仍然可以確定濃度差異。為了測量濕點內水的濃度差異，需要在TeraSense Viewer?軟件的設置中增加對比度，并降低時間分辨率。這將有助于更清晰地觀察濕點的液體分布，從而準確評估水分的濃度變化。
