太赫茲成像相機 TeraSense太赫茲源 THz相機 Tera-256 Tera-1024 Tera-4096 TeraFAST-256

  • 采用新的物理原理
  • 工作頻率 （0.05 – 0.7 THz），其中大多數常見材料是透明的
  • 提供?256、1024、4096?像素型號 — 以適應任何預算
  • USB供電和編程

這些探測器采用傳統的光學光刻技術在標準半導體循環中采用砷化鎵高遷移率異質結構制造。成像傳感器在單個晶圓上制造。該過程確保了等離子體探測器參數的高均勻性和可重復性（像素到像素的偏差響應度在20%的范圍內）。每個探測器單元的室溫響應度高達 50 kV/W，具有讀出電路，在 10 GHz — 1 THz 頻率范圍內，噪聲等效功率為。檢測機制基于二維電子系統中等離子體振蕩的激發以及隨后的整流。整流發生在電子系統中的特殊缺陷上。

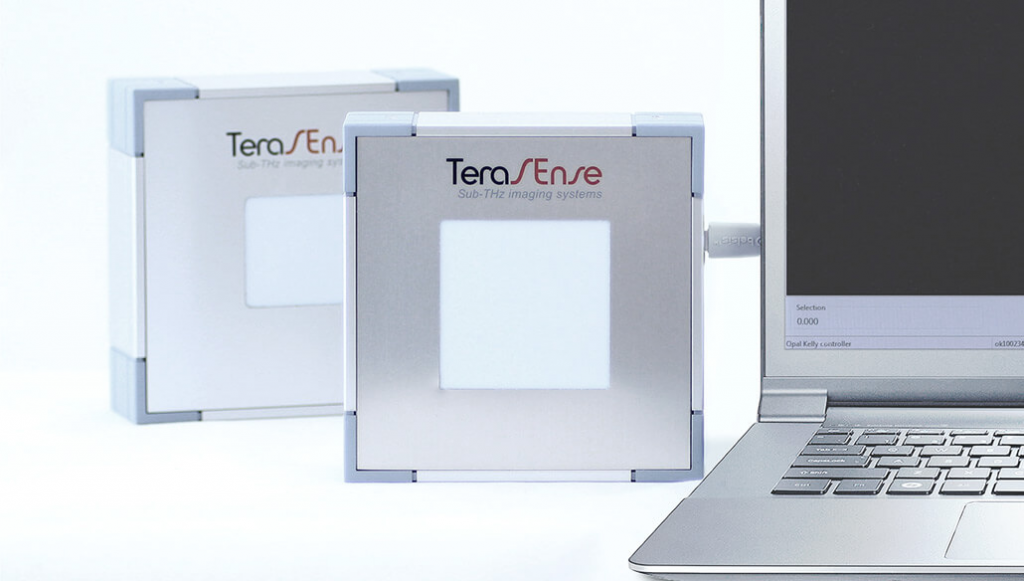

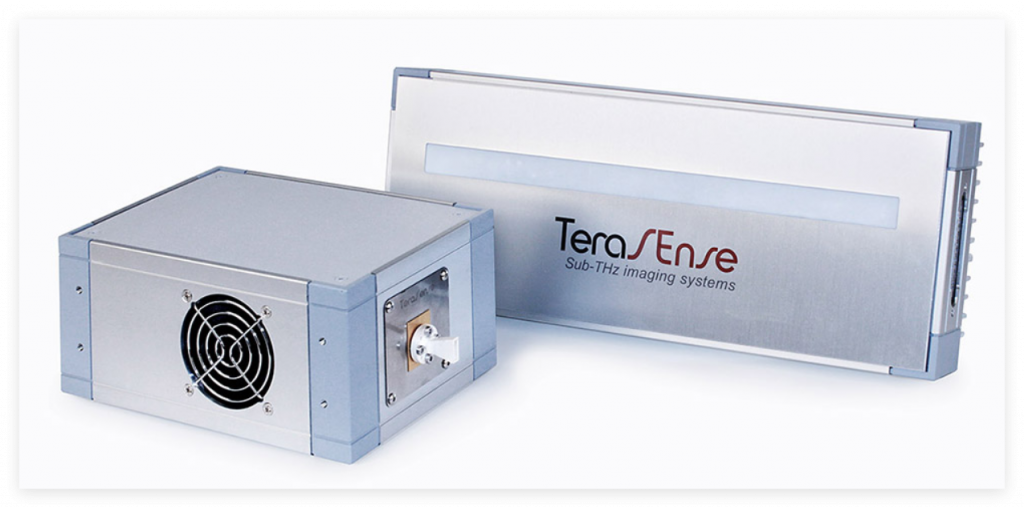

我們的太赫茲相機是有源檢測設備，需要外部太赫茲源。我們提供基于IMPATT技術的亞太赫茲波源。我們所有的TERA系列太赫茲成像相機都采用相同類型的探測器，具有相同的功能和空間分辨率。我們模型之間的區別在于其傳感器陣列中的像素數和有效成像區域。

除了我們的標準太赫茲相機型號外，我們還提供定制解決方案，以滿足不同的配置和幾何形狀要求。

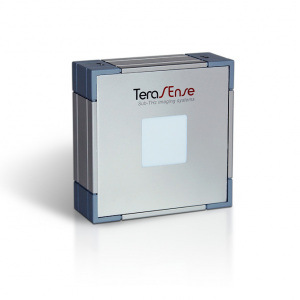

Tera-256

  • 256 像素（16 x 16 陣列）
  • 1.5 mm 像素間距
  • NEP=
  • 11.6 cm x 11.6 cm x 4.5 cm 設備尺寸

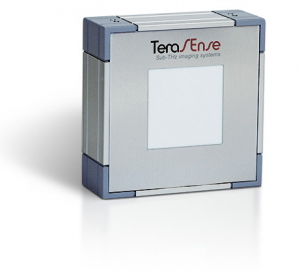

Tera-1024

  • 1024 像素（32 x 32 陣列）
  • 1.5 mm 像素間距
  • NEP=
  • 11.6 cm x 11.6 cm x 4.5 cm 設備尺寸

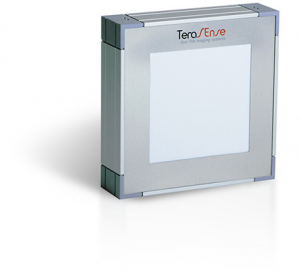

Tera-4096

  • 4096 像素（64 x 64 陣列）
  • 1.5 mm 像素間距
  • NEP=
  • 16.5 cm x 16.5 cm x 4.5 cm 設備尺寸

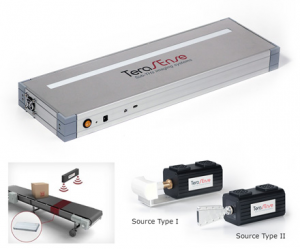

TeraFAST-256

  • 圖像采集速率：5000 fps （5 KHz）
  • 掃描速度：高達 15 米/秒（900 米/分鐘）
  • 最小可檢測功率/像素：100 nW（5000 fps 時）
  • 256 像素（256 x 1 陣列）– 可擴展大小
  • 3 x 1.5 mm 像素尺寸
  • NEP=
