Tekceleo WLG-30-R 電機 超聲波電機 高性能壓電致動器 WLG 電機
探索 Tekceleo WLG-30-R 超聲波電機的卓越性能，這是一款緊湊型高性能壓電電機，提供出色的精度與可靠性。
憑借微型尺寸及相對強大的扭矩，該電機是工業設備與醫療設備中對高性能有嚴格要求應用的理想選擇。體驗超聲波電機的優勢，感受 Tekceleo WLG-30-R 在微型電機技術中的頂尖表現。
機械原理
Tekceleo 的電機基于漸進波致動技術，并結合集成控制傳感器，在扭矩重量比、“直接驅動”控制便捷性以及速度、精度與穩健性方面，均位列市場前沿。
憑借 WAVELLING? 技術的靈活性，我們的電機可實現廣泛的性能范圍與應用場景，依據不同型號，額定轉速可從數轉/分鐘至 600 轉/分鐘不等，且無需減速器（無間隙、無抖動）。我們的壓電電機系列在低速/高扭矩比方面表現出色，并在超小型旋轉壓電致動器領域擁有獨特專長。
我們的 WAVELLING? 技術基于行波超聲波電機（Travelling Wave Ultrasonic Motor）原理，其運行依靠三大關鍵部件的相互作用：
? 帶有分段電極的壓電陶瓷；
? 振動定子；
? 壓緊于梳齒狀定子的轉子。
我們的電機是純機械致動裝置，無需任何電磁場或鐵磁材料。轉子由振動定子產生的漸進波通過多個持續接觸點驅動，從而在體積、功率與精度之間實現理想平衡。

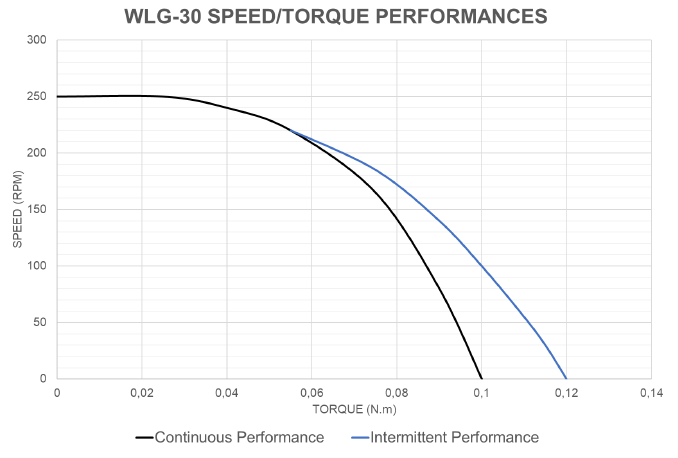

WLG-30-R 系列技術規格
| 參數 | WLG-30-R | WLG-30-R AMAG（非磁性） |
|---|---|---|
| 空載轉速 | 250 RPM | 250 RPM |
| 額定轉速 | 165 RPM | 165 RPM |
| 最大扭矩 | 120 mN·m | 120 mN·m |
| 額定扭矩 | 75 mN·m | 75 mN·m |
| 保持扭矩 | 125 mN·m | 125 mN·m |
| 內置編碼器精度 | 是，光學帶正交輸出 | 是，光學帶正交輸出 |
| 最大編碼器分辨率 | 0.0450° / 789 μr | 0.0450° / 789 μr |
| 可定制最大編碼器分辨率 | 0.0104° / 181 μr | 0.0104° / 181 μr |
| 工作電壓 | 7.5 VDC | 7.5 VDC |
| 最大功耗 | 7.5 VDC / 1.35 A | 7.5 VDC / 1.35 A |
| 重量 | 37.7 g | 37.7 g |
| 工作溫度 | 0°C – 60°C | 0°C – 60°C |
| 接頭 | Hirose – DF51K – 8DP – 2DS(805) | Hirose – DF51K – 8DP – 2DS(805) |

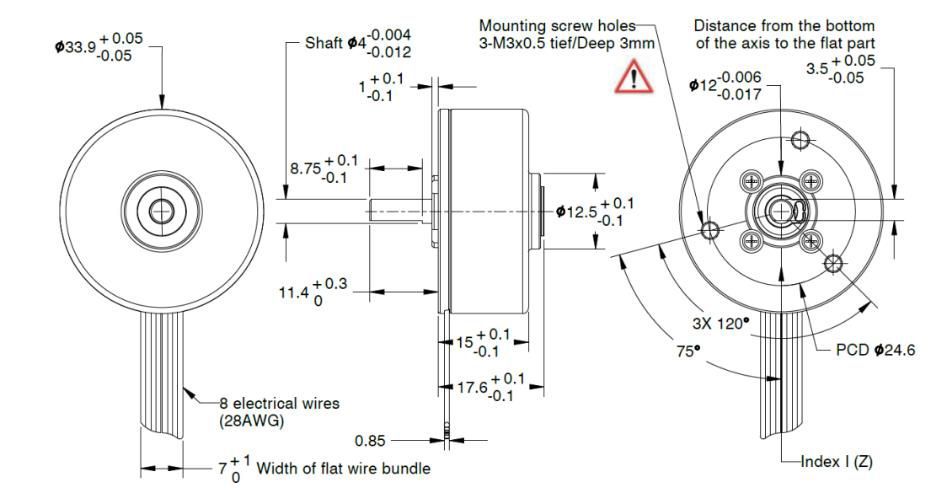

WLG-30-R 系列機械數據
WLG-30-R 系列機械數據
| 參數 | WLG-30-R | WLG-30-R AMAG（非磁性） |
|---|---|---|
| 最大徑向載荷 | 10 N | 10 N |
| 最大軸向動態載荷 | 2 N | 2 N |
| 壓配合最大力 | 80 N | 80 N |
| 軸同心度 | ±0.075 mm | ±0.075 mm |
引腳 輸入/輸出 說明
| 引腳 | 輸入/輸出 | 說明 |
|---|---|---|
| 1 | 輸入 | 正弦波（Sin Wave） |
| 2 | 輸入 | 余弦波（Cos Wave） |
| 3 | – | 編碼器 GND |
| 4 | – | 電源 GND |
| 5 | 輸出 | 增量編碼器信號 A |
| 6 | 輸入 | 編碼器電源 |
| 7 | 輸出 | 增量編碼器信號 B |
| 8 | 輸出 | 增量編碼器索引 |
