美國SOLAR ELECTRONICS瞬態脈沖發生器,0.15 μS – 5.0 μS – 10.0 μS傳導瞬態敏感性測試
對于傳導瞬態敏感性測試，
0.15 μS – 5.0 μS – 10.0 μS，最高 600 V（峰值）
Solar 8282-1 型瞬態脈沖發生器為 0.15、5.0 和 10.0 μS 尖峰中的每個尖峰提供高達 600 V 的峰值幅度。輸出電壓急劇上升至由面板控制器調整的峰值幅度，然后在 0.15、5.0 或 10.0 μS 的持續時間內呈指數下降，以超過零，由按鈕選擇。電壓降至零以下，并在由輸出電路或負載中的電感決定的時間內“振鈴”。

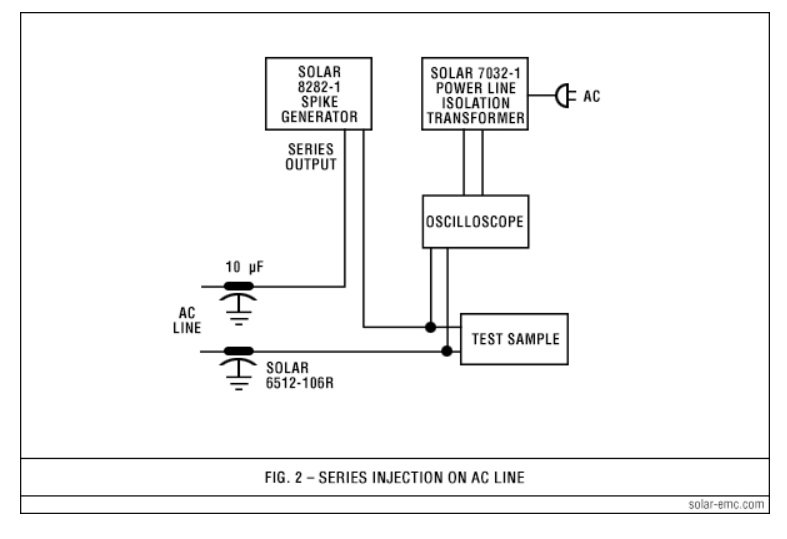

通過在 50、60 或 400 Hz 電源線上進行串聯注入，尖峰可以施加到工頻正弦波的正半周期或負半周期。尖峰可以調整為落在 0o 到 360o 的功率正弦波上。對于非同步注入， 重復頻率可在 0.5 至 50 p.p.s. 之間調節。
一個按鈕啟用“單尖峰”功能，按下另一個按鈕即可手動觸發尖峰。后面板上的連接器可用于遠程觸發單尖峰功能。
提供了兩種遠程觸發方法。一種方法需要施加 24 V DC 以由外部開關確定的速率觸發脈沖，最高可達每秒 50 個脈沖。第二種方法需要應用方波，該方波可用于觸發 0.15 μS 尖峰每秒高達 50 個脈沖的尖峰，以及 5.0 μS 和 10.0 μS 尖峰每秒高達 1000 個脈沖的尖峰。后一個功能可用于觸發與被測設備中的某些功能同步的尖峰。
SOLAR ELECTRONICS 8282-1型瞬態脈沖發生器特征：
| 特征 | |
| ? | 為 5 Ω 阻性負載（低源阻抗）提供高達 600 V 峰值幅度的輸出，用于 0.15、5.0 和 10.0 μS 尖峰。 |
| ? | 廣泛的重復頻率范圍允許根據被測物品的脈搏頻率進行加標注射。 |
| ? | 單脈沖功能可實現瞬態效應的受控隔離。 |
| ? | 交流電源線上的可調脈沖位置將瞬態敏感性與交流電源所服務的數字電路的實時方面聯系起來。 |
| ? | 瞬態可以按照 MIL-STD-462 方法 CS06 的要求與重復電路功能同步注入。 |
| ? | 根據特定系統特性遠程觸發單個或重復脈沖。 |

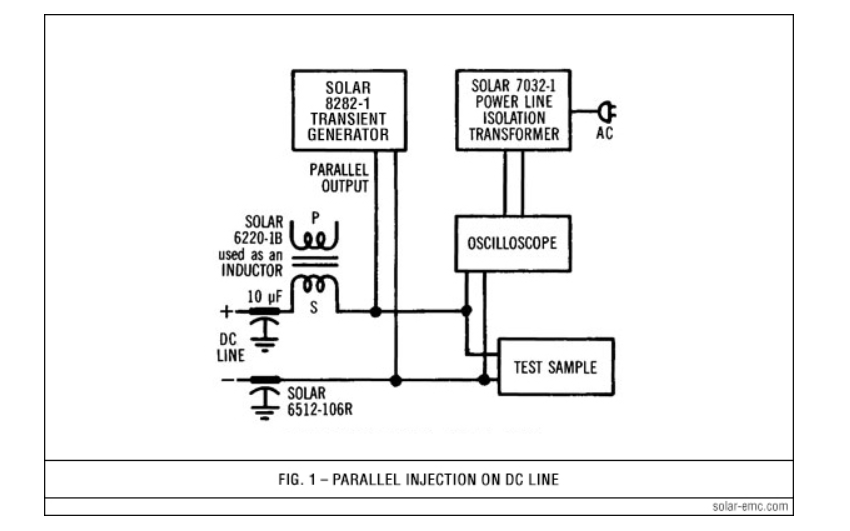

| ? | PARALLEL 對和 SERIES 對的上端在 5 μS 和 10 μS 模式下提供正向尖峰。這些端子在 0.15 μS 模式下提供負向尖峰。當測試計劃同時需要正尖峰和負尖峰時，有必要反轉與?Solar Model 8282-1 瞬態脈沖發生器輸出端子的連接。 |
SOLAR ELECTRONICS 8282-1型瞬態脈沖發生器規格：
| 尖峰持續時間：?對 5.0 Ω 電阻負載的按鈕可選持續時間為 0.15 μS、5.0 μS 和 10.0 μS （±20%） 至零交越 |
| 可調峰值振幅：高達 600 V，為 5 Ω 無感負載提供 0.15 μS、5.0 μS 和 10.0 μS 持續時間 |
| 內阻：?0.15 μS 小于 5.0 Ω，5.0 μS 小于 2.0 Ω，10.0 μS 小于 1.0 Ω |
| 脈沖重復頻率：可手動調節，所有脈沖持續時間最高可達每秒 50 個脈沖 |
| 脈沖形狀：當連接到非電感負載時，振鈴特性類似于 MIL-STD-462 中的圖 19 |
| 脈沖位置：在 50 Hz、60 Hz 或 400 Hz 電源線上可在 0° 至 360° 范圍內調節 |
| 外部同步操作：可遠程觸發，最高每秒 50 個脈沖（0.15 μS），最高每秒 1000 個脈沖（5.0 和 10.0 μS） |
| 振幅顯示：面板儀表是峰值幅度的數字顯示，因?yàn)樗鼘⑦M(jìn)入 5 Ω 電阻負載 |
| 串聯注射模式下的電源電流：在電源頻率下可處理高達 50 安培的 EUT 電流 |
| 電源要求：?115 V 60 Hz，3.0 A（230 V 50 Hz，1.5 A 可用） |
| 尺寸：12.25 英寸寬 x 8.7 英寸高 x 13 英寸深（311 毫米 x 211 毫米 x 330 毫米） |
| 重量：13.6 千克 （30 磅） |
