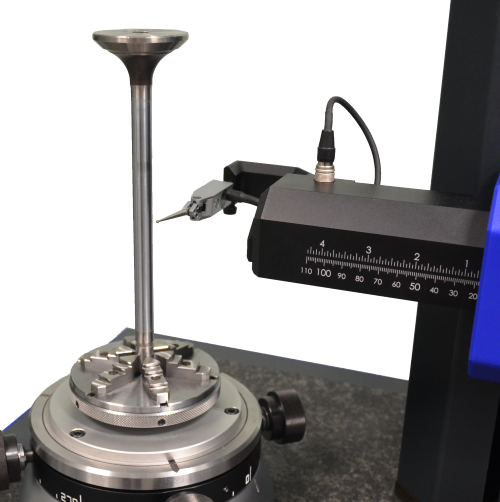

R100圓度測試儀

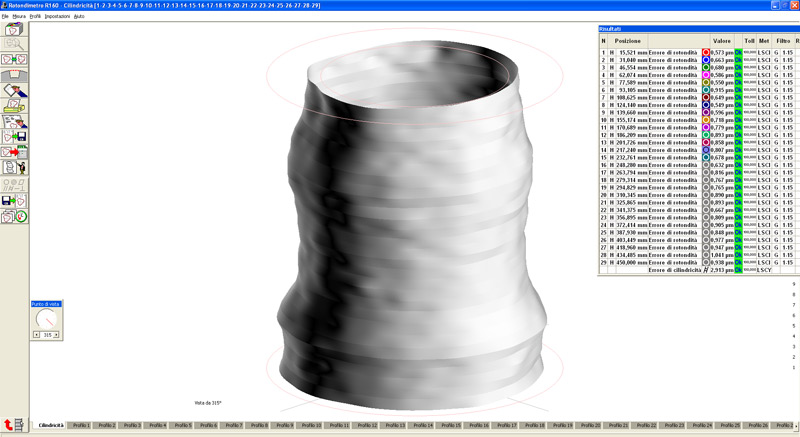

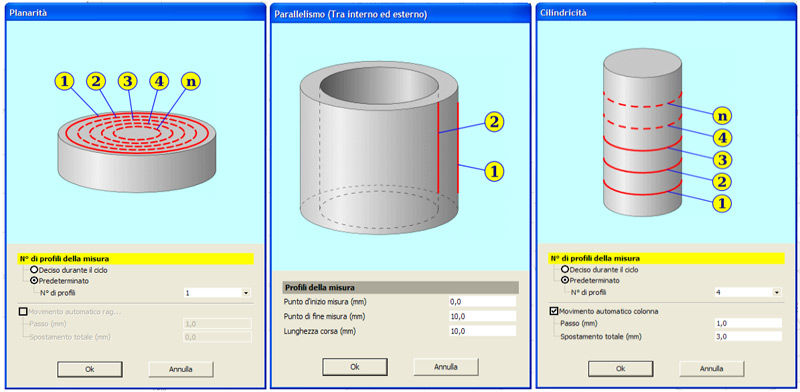

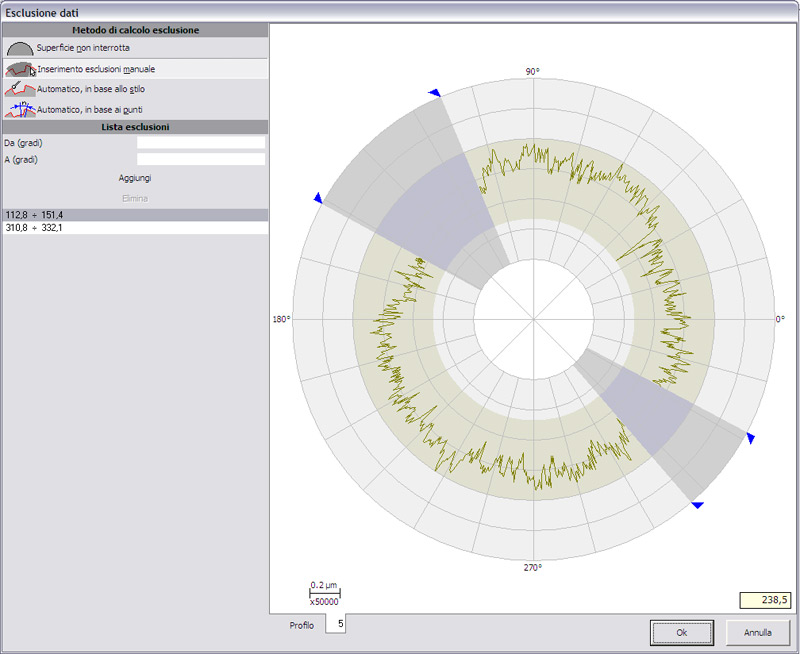

R100圓度測試儀基于“一體化”邏輯，只需幾次操作即可立即操作，并可表征工件上存在的所有圓形幾何形狀，也可表征復雜幾何形狀。R100圓度測試儀與Circom軟件相匹配，該軟件被認為非常用戶友好且易于使用，因此可以在短時間內培訓操作員，降低培訓和測試成本。該軟件允許分析以下幾何公差：圓度、平面度、線性、圓柱度、錐度、錐形、同心度、平行度、垂直度、角度、同軸度、跳動量、總跳動量、厚度變化。對于存在間隙的復雜表面，Circom能夠自動消除間隙，或者操作員可以手動干預，消除不一致的剖面。
集成軟件包可以添加到基本應用程序中，例如諧波分析，通過FFT算法，諧波分析允許分析測量輪廓的每個單個正弦分量，這對于軸承至關重要。
R100圓度測試儀技術參數：
| C板軸線: | 板直徑160 mm 最大負載200 N 最大測量直徑300 mm 定心調平：±3mm-±2° 圓度誤差：<0.08μm |
| Z軸: | 有用的橫向長度：350mm 電動和測量 400 mm上的線性誤差：0.8μm 100 mm上的線性誤差：0.3μm 測量速度：0.5-1-2 mm/s 定位速度：0-15 mm/s |
| R臂軸: | 有用的橫向長度：115毫米 電動定位 定位速度：0-15 mm/s |
| 測量參數： | 圓度、平面度、直線度、圓柱度、錐度、錐形、同心度、平行度、垂直度、角度、同軸度、跳動、總跳動、厚度變化。 |
| Pick-up: | 具有防沖擊安全功能的雙向 測量范圍：0.6 mm 分辨率：0001μm |
| 尺寸: | 586 x 615 x 815? mm (L x P x H) |
| 重量t: | 105 kg |
| 電源電壓 | 110-240 V 50-60 Hz |
