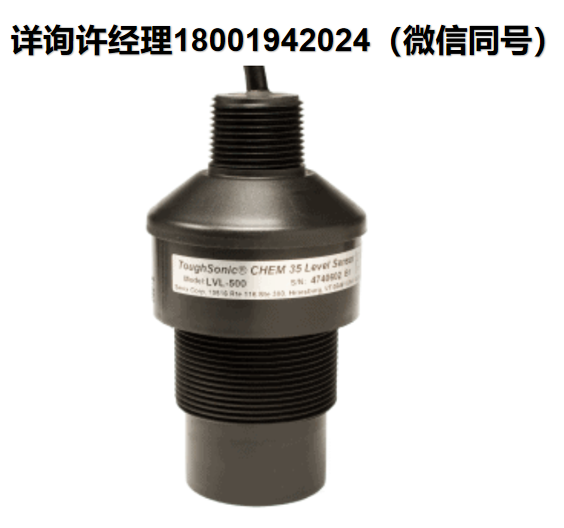

美國Senix超聲波液位和距離傳感器 ,化學液位傳感器，ToughSonic CHEM 35 液位傳感器

美國Senix超聲波液位和距離傳感器 ,化學液位傳感器，ToughSonic CHEM 35 液位傳感器

在化學品罐中，這意味著耐因化學品暴露而變質。這些堅固、緊湊的超聲波液位傳感器可測量各種液體，從鐵路機車中的柴油到造紙和食品加工行業的化學品罐（不適合高溫 CIP 操作）。重型電子元件采用環氧樹脂灌封到聚偏氟乙烯 （PVDF） 外殼中，該外殼將傳感器和電子元件與化學品物理隔離，并可承受暴露于酸和堿。它們既可以在室內和室外使用，也可以在一些最惡劣的工廠環境中使用。當然，它們也用于不需要耐化學性的液位應用。

產品線特點：

  • 適用于封閉或開放式油箱中的柴油和化學液位應用
  • 工作溫度：-40 至 +70C
  • 防護等級：IP68、NEMA-4X、NEMA-6P
  • 用戶可通過SenixVIEW軟件（隨附）進行調整，用于設置、測試和克隆傳感器

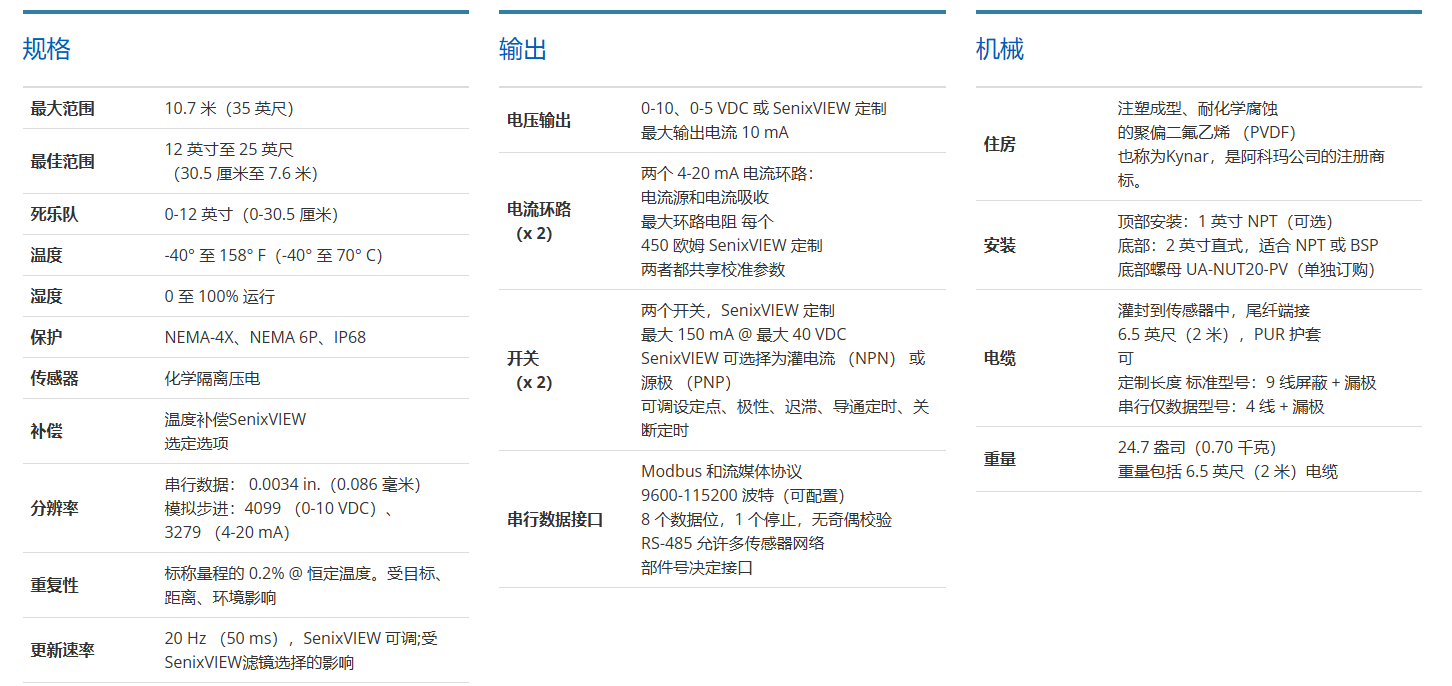

最大/最佳范圍
35 英尺（10.7 米）/25 英尺（7.6 米）

死區
0-12 英寸（0-30.5 厘米）

頂部螺紋
1 英寸 NPT，錐形

底部螺紋
2 英寸，適合 NPT 或 BSP
（螺紋不錐形）

身體和換能器
PVDF （Kynar?），光束
寬度 10 +/-2 度

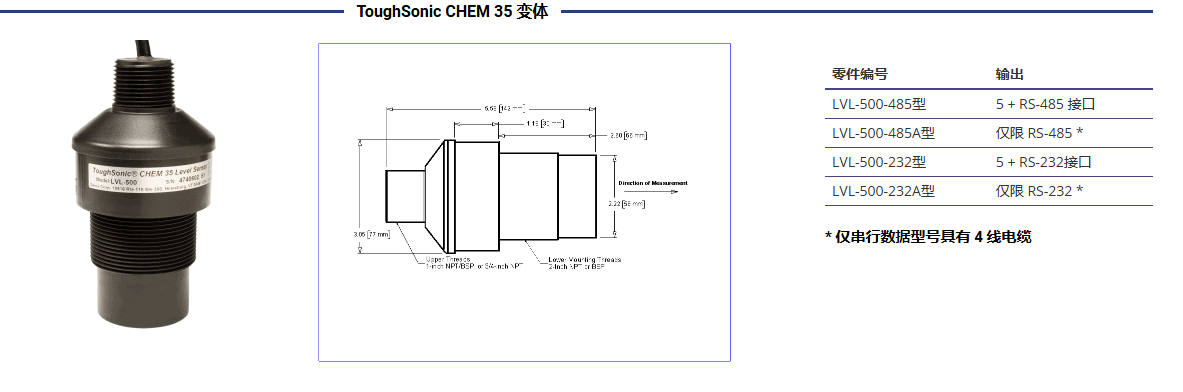

尺寸（深 x 長）
3.05 x 5.62 英寸
（77 x 143 毫米）

同步輸出
5 個加串行數據
電壓、2 個電流、2 個開關

調整
SenixVIEW PC 軟件

電纜
6.5 英尺（2 米）尾纖
9 線 + 漏極

電纜，僅串行數據型號
6.5 英尺（2 米）尾纖
4 線 + 漏極

所有 CHEM 傳感器都包括串行數據通信，可與 SenixVIEW 軟件或其他設備連接。

型號配備 RS-232 或 RS-485 接口，具有以下通信格式：

  • 可選 Modbus（默認）或 ASCII 流協議
  • 波特率從 9600（默認）到 115200 bps
  • 此功能以及更多功能，可使用 SenixVIEW 軟件進行調節

我們建議使用 RS-485 串行數據接口，除非連接到 RS-232 設備。RS-485 優于 RS-232 的優勢包括：

  • 多點Modbus尋址允許多達32個傳感器的網絡
  • 在工業環境中具有更好的抗噪性
  • 允許在更高的波特率下使用更長的電纜長度
  • 底線：以相同的成本獲得更多的功能

如果您只需要串行數據接口，則所有型號均無需模擬和開關輸出，可降低成本和功耗，并使用 4 線（加漏極）電纜代替標準 9 線電纜。

多路輸出

  • 模擬電壓 （0-10 VDC） 通常用于電機驅動器和類似設備
  • 兩個模擬 4-20 mA 電流環路（拉電流和灌電流），用于過程工業變送器應用
  • 兩個開關：每個開關可配置為下沉 （NPN） 或源極 （PNP）

極致的靈活性

所有傳感器輸出均可由用戶配置SenixVIEW。

  • 模擬可以在任意兩個距離、可調模擬限值、正斜率或負斜率以及無目標時間延遲之間進行校準
  • 開關具有遲滯和窗口模式，時間延遲（開、關和無目標）
  • 所有模擬和開關都具有用于上電初始化、目標回波丟失（延遲和狀態）的響應設置

連接。?SenixVIEW軟件

SenixVIEW免費提供，可在Windows PC上運行，并通過串行數據端口連接到傳感器。我們的設置套件提供通過 USB 端口連接所需的一切，包括電源、傳感器-PC 接口和電纜。SenixVIEW不是必需的，但增加了強大的配置、測試和管理功能。

  • 以多種不同方式以圖形方式查看傳感器測量結果
  • 超過 60 個用戶可調參數
  • 內置數據記錄、繪圖、導出和統計功能
  • 保存和檢索用于維護和傳感器克隆的設置

ToughSonic CHEM 35 液位傳感器特性

  • 非接觸式液位測量
  • 結構堅固，IP68 防護等級
  • 室內或室外使用
  • 頂部和底部安裝螺紋
  • 5 路輸出和串行數據
  • 串行純數據模型
  • 溫度補償
  • PC可配置

ToughSonic CHEM 35 液位傳感器最佳應用

  • 化學品罐液位
  • 良性液罐液位
  • 高達 35 英尺（10.7 米）的坦克
  • 2 英寸 NPT 或 BSP 儲罐配件

ToughSonic 這個名字說明了一切：

  • 注塑成型PVDF（Kynar?），具有出色的耐化學性
  • 堅固耐用的壓電式超聲波換能器，灌封到位
  • 加固和受保護的固態電子器件
  • 抗紫外線，灌封，PUR護套電纜
  • 全環氧樹脂灌封，適用于潮濕或骯臟的應用
  • 短路和過載保護輸出
  • IP68防護等級（浸沒式）?

注塑成型PVDF（Kynar），具有出色的耐化學性

Kynar? 是阿科瑪公司的
注冊商標?浸沒時測量不可靠

傳感器可以用定制電纜或連接器組裝。串行純數據模型可用于遠程監控和其他串行純數據應用。

ToughSonic 傳感器具有以下智能：

  • 輕松連接您的設備
  • 包括模擬量和開關量輸出
  • 通過串行數據進行通信
  • 根據應用優化傳感器
  • 創建獨立函數
  • 無需重新校準即可重復應用
  • 開箱即用，但可通過SenixVIEW軟件（隨附）進行完全調節
  • 連接到 PC 串行端口或使用我們的 USB 設置套件

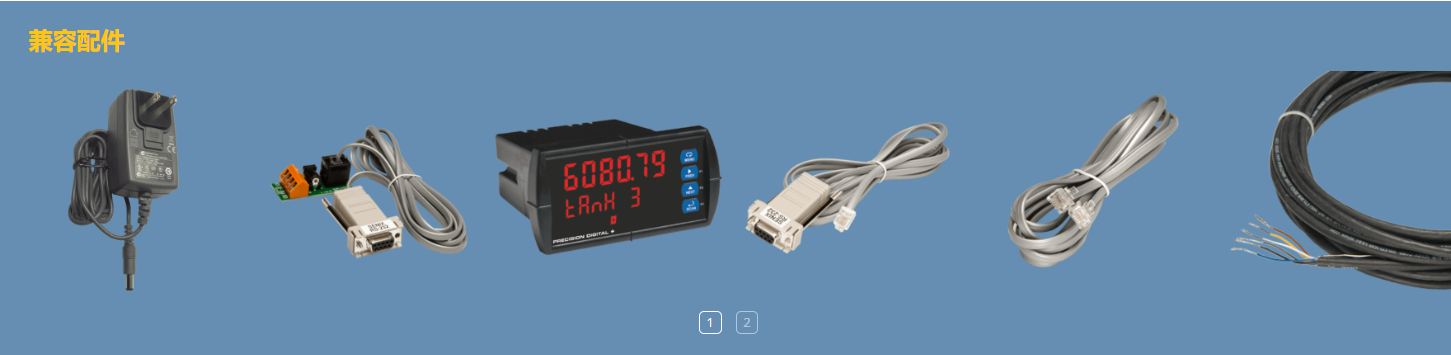

  • 提供接線和安裝附件

連接到：

  • PLC、電機驅動器、顯示器、PC – 應有盡有！
  • 通用：一個傳感器 = 多種應用
  • 5 個同時行業標準輸出，使用 SenixVIEW 軟件進行配置
  • 類似物：0-10 VDC、4-20 mA 拉電流和 4-20 mA 灌電流
  • 開關：兩個，可配置為拉電流 （PNP） 或灌電流 （NPN）
  • 所有這些都可根據應用需求進行配置

加上每一個ToughSonic 超聲波傳感器具有用于 SenixVIEW 設置或用戶應用程序的串行數據：

  • 按傳感器部件號選擇 RS-232 或 RS-485
  • 除非需要 RS-232，否則建議使用 RS-485
  • 多傳感器 Modbus RS-485 網絡
  • 還提供僅串行數據型號
