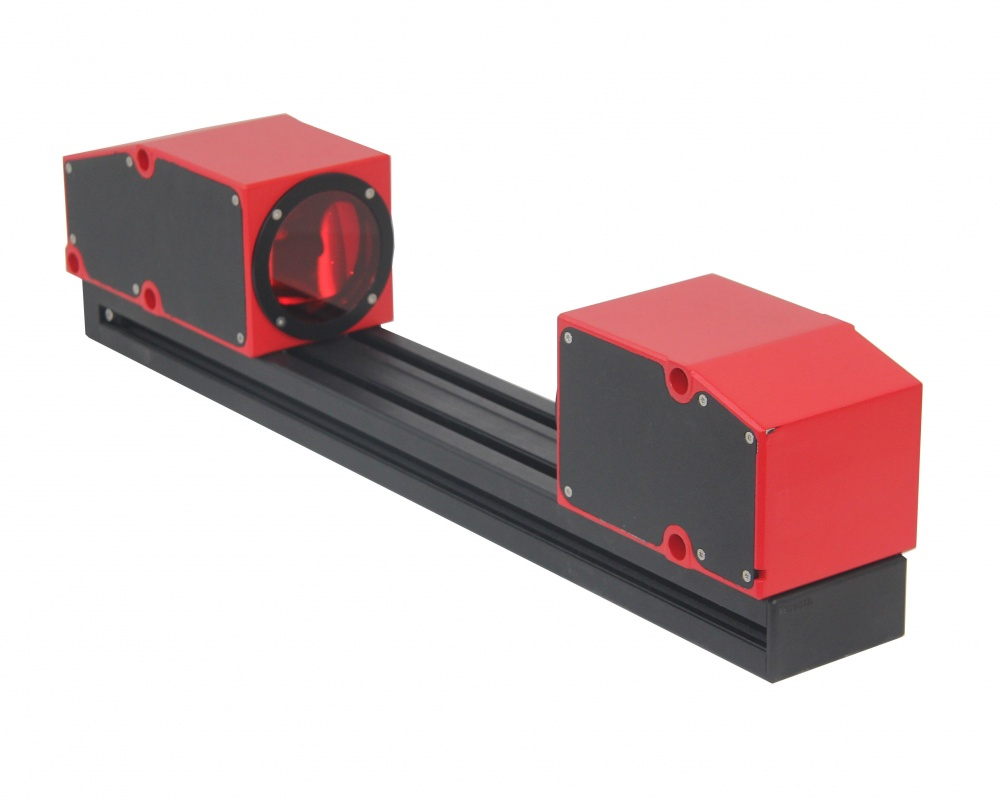

RF65x系列二維光學測微計
二維光學測微計?專為非接觸式在線二維批量測量而設計，適用于線性尺寸、直徑、角度、螺紋參數、零件形狀、跳動等的測量。
光學測微計采用“陰影”測量原理，通過將準直激光傳輸到接收器來工作。光束路徑中物體投射的陰影邊緣由接收器單元內的探測器陣列精確測量。
該系列包括以下三種型號：
- RF657.2D：高精度、高速測微計，具有擴展測量范圍；
- RF657R.2D：高精度、高速測微計，具有擴展測量范圍和圓形視場（FOV）；
- RF656.2D：經濟型系列。
RF657.2D 系列
技術參數：
- 測量范圍（毫米）：15×20、25×35、40×50、60×80
- 精度（微米）：±0.5…±3
- 曝光時間（微秒）：15
RF657R.2D 系列
技術參數：
- 測量范圍（直徑，毫米）：25、45、70、100
- 精度（微米）：±0.5…±3
- 測量速率（次/秒）：15
RF656.2D 系列
技術參數：
- 測量范圍（毫米）：8×10、15×20、25×35、40×50
- 精度（微米）：±1.5…±4.5
- 測量速率（次/秒）：100
RF656.2D 系列光學傳感器的技術特點：
| RF656.2D 系列 | -8×10 | -15×20 | -25×35 | -40×50 | |||||||
| 測量范圍，mm | 8×10 | 15×20 | 25×35 | 40×50 | |||||||
| 測量誤差，μm | ±1.5 | ±2 | ±2.5 | ±4.5 | |||||||
| 沿施加測量誤差的軸 的距離，mm | ±1 | ±2 | ±3 | ±4 | |||||||
| 最小物體尺寸 mm | 0.07 | 0.15 | 0.2 | 0.35 | |||||||
| 速度，測量值/秒 | 最多 65 個 | ||||||||||
| 曝光時間，我們 | 100 | ||||||||||
| 光源 | LED，630 nm，紅色 | ||||||||||
| 外形尺寸、圖 | 1 | 2 | 2 | 4 | |||||||
| 重量，不超過 kg， kg | 1.1 | 2.3 | 2.3 | 5.6 | |||||||
RF657.2D 系列光學傳感器的技術特性：
| RF657.2D 系列 | -15×20 | -25×35 | -40×50 | -60×80 | |||||||
| 測量范圍，mm | 15×20 | 25×35 | 40×50 | 60 像素 80 元 | |||||||
| 測量誤差，μm | ±0.8 | ±1.2 | ±2 | ±3 | |||||||
| 沿施加測量誤差的軸 的距離，mm | ±5 | ±10 | ±15 | ±20 | |||||||
| 最小物體尺寸 mm | 0.13 | 0.13 | 0.2 | 0.3 | |||||||
| 速度，測量值/秒 | 24 | ||||||||||
| 曝光時間，我們 | 15 | ||||||||||
| 光源 | LED，525 nm，綠色 | ||||||||||
| 外形尺寸、圖 | 5 | 6 | 7 | 8 | |||||||
| 重量，不超過 kg， kg | 5 | 5.6 | 10.1 | 22.3 | |||||||
RF657R.2D 系列光學傳感器的技術特點：
| RF657R.2D 系列 | -25 | -45 | -70 | -100 | |||||||
| 測量范圍，mm | 25 | 45 | 70 | 100 | |||||||
| 測量誤差，μm | ±0.8 | ±1.2 | ±2 | ±3 | |||||||
| 沿施加測量誤差的軸 的距離，mm | ±5 | ±10 | ±15 | ±20 | |||||||
| 最小物體尺寸 mm | 0.1 | 0.13 | 0.2 | 0.3 | |||||||
| 速度，測量值/秒 | 4 | ||||||||||
| 曝光時間，我們 | 15 | ||||||||||
| 光源 | LED，525 nm，綠色 | ||||||||||
| 外形尺寸、圖 | 5 | 6 | 7 | 8 | |||||||
| 重量，不超過 kg， kg | 5 | 5.6 | 10.13 | 22.3 | |||||||
RF65x.2D 光學傳感器的一般技術特性：
| 接口 | |||||||||||
| 基本界面 | 以太網 / 1000 Mbps | ||||||||||
| 同步輸入 | 1 個通道 | ||||||||||
| 邏輯輸出 | 2 個通道（1 個通道用作活動選通 曝光） | ||||||||||
| 電源，V | 12…24 | ||||||||||
| 功耗，不多，W | 6 | ||||||||||
| 耐環境性 | |||||||||||
| 耐環境性 | IP62 防護等級 | ||||||||||
| 振動 | 20 克 / 10…1000 Hz，每個 XYZ 軸 6 小時 | ||||||||||
| 休克 | 30 克 / 6 毫秒 | ||||||||||
| 工作環境溫度， °С | -10…+50 | ||||||||||
| 儲存溫度， °С | -20…+80 | ||||||||||
| 相對濕度，% | 20-80 （無冷凝） | ||||||||||
| 外殼/窗戶材料 | 鋁/玻璃 | ||||||||||
RF65x.2D-SuM 控制器的技術特性：
| 參數 | 價值 | ||||||||||
| 速度，測量值/秒 | 50 – RF656.2D 和 20 – RF657.2D | ||||||||||
| 接口 | |||||||||||
| 以太網 | 3 個 GbE、RJ-45 連接器 | ||||||||||
| COM 端口 | 4 x RS-232/422/485， DB-9 連接器。 可以在 BIOS 中更改接口類型。 2 個 RS-232、RJ-45 連接器 | ||||||||||
| USB接口 | 4 個 USB 3.2 Gen 2 （10 Gb/s） 2 個 USB 2.0 | 6 個 USB 3.2 Gen 2 （10 Gb/s） | |||||||||
| 顯示 | 1 個 HDMI 1 個 DisplayPort | ||||||||||
| 權力 | |||||||||||
| 電源，V | 12…24 | ||||||||||
| 功耗，不多，W | 60 | ||||||||||
| 標準 | AT/ATX，可切換 | ||||||||||
| 耐環境性 | |||||||||||
| 工作環境溫度， °С | -20…+60 | ||||||||||
| 儲存溫度， °С | -40…+85 | ||||||||||
| 使用過程中的允許相對濕度，% | 10-95 （無冷凝） | ||||||||||
| 儲存期間允許的相對濕度，% | 10-95 （無冷凝） | ||||||||||
| 休克 | 5G/11ms 半正弦沖擊，每個 XYZ 軸 100 次沖擊，IEC68-2-27 | ||||||||||
| 振動 | MIL-STD-810G 514.6C-1 （固態硬盤） | ||||||||||
| 重量，kg | 2.9 | ||||||||||
| 外形尺寸，mm | 約81 x 150 x 190 | ||||||||||
