TITAN 連續寬可調激光器 可調諧激光器 光參量振蕩器

  • 寬波長調諧范圍為 1435 – 4100 nm （6969 – 2416 cm-1)*
  • 高輸出功率，峰值功率為 >3 W
  • 出色的光束指向穩定性（帶波長）
  • 透射電鏡00空間剖面圖
  • 通過專用控制軟件實現免提操作。提供控制驅動程序
  • 密封、緊湊且?guī)缀趺饩S護
  • 使用集成光譜儀進行光譜監測

描述

非凡的 Titan 是商用中紅外連續波光參量振蕩器（CW OPO）的先驅。Titan 于 2018 年推向市場，可在 1435 – 4138 nm （6969-2416 cm ） 的中紅外范圍內提供連續可調輸出波長-1)*.使用單組光學器件即可實現全光譜范圍，而無需更換任何模塊。

Radiantis在變頻激光器方面的獨特專業知識使Titan OPO系列的卓越設計成為可能。作為一個密封的全自動系統，Titan具有出色的TEM00光束質量（M2<1.3）和光束指向穩定性（<40μrad），在信號范圍內提供高CW輸出功率（調諧范圍峰值為>3 W），線寬<100 MHz。

全數字控制電子設備和用戶控制軟件可通過安裝在 OPO 隨附的專用筆記本電腦上的 PC GUI 界面訪問，從而確保免提操作。Titan 也可以通過遠程命令進行控制。

Titan集成了4個關鍵模塊：1）機架式DFB光纖激光器和放大器單元，2）OPO光學頭，3）機架式OPO全數字控制電子設備和4）機架式緊湊型水冷卻器。光纖激光器、OPO 控制電子設備和水冷卻器可機架式 OPO 光學頭需要放置在光學工作臺上，以減少振動并確保最大的穩定性。

寬波長范圍、窄線寬和跨中紅外的全自動可調性使生物技術、基礎物理和化學的光譜學和顯微鏡以及材料表征、器件校準和量子技術等各個領域的前沿研究成為可能。

有幾種 Titan 型號可供選擇，它們提供平均輸出功率和波長覆蓋范圍的不同特性，詳見下面的規格表。

*（間隙在2000-2270納米之間）

技術細節

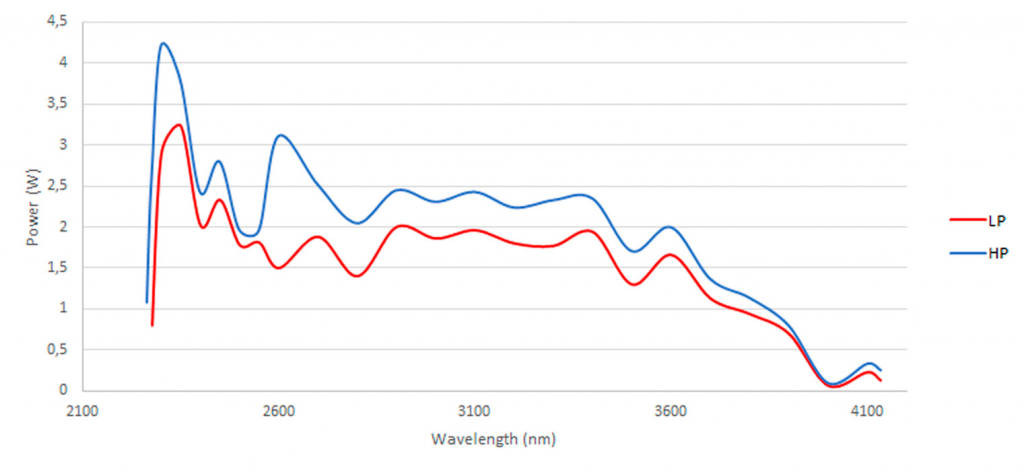

典型惰輪調諧曲線
典型惰輪調諧曲線

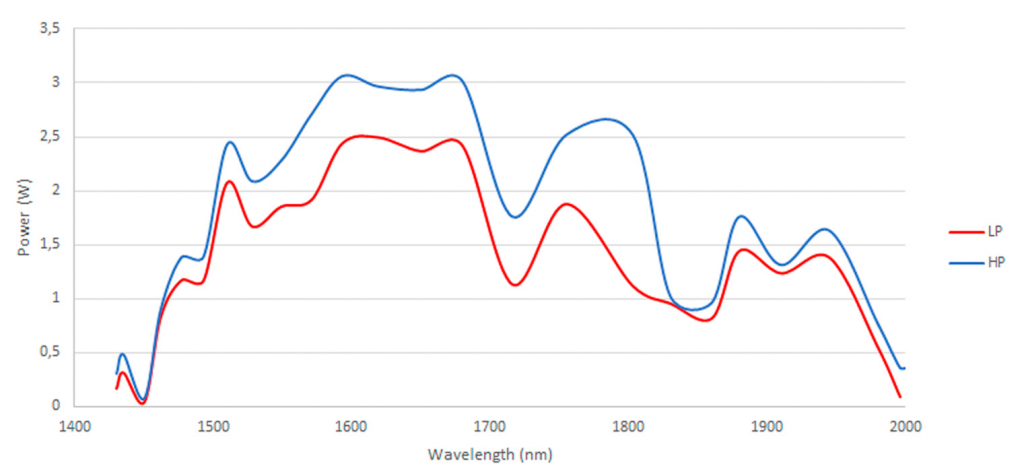

典型信號調諧曲線
典型信號調諧曲線

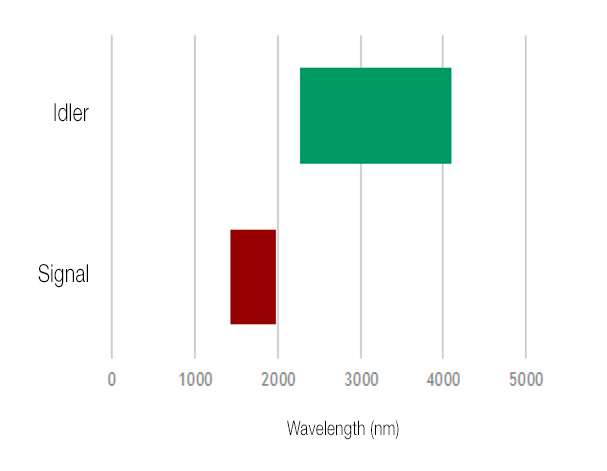

TITAN 波長覆蓋范圍

TITAN 波長覆蓋范圍

規格

輸出特性TITAN SWTITAN LPTITAN HP
調諧范圍
信號輸出1435 – 2000 nm1435 – 2000 nm1435 – 2000 nm
惰輪輸出2270 – 4138 nm2270 – 4138 納米2270 – 4138 納米
輸出功率
信號輸出<1 瓦>1.5瓦>2.5瓦
惰輪輸出<1 瓦>2.5瓦>3 瓦
線寬
信號輸出<100兆赫<100兆赫<100兆赫
惰輪輸出<2千兆赫<2千兆赫<2千兆赫
光束參數
光束直徑為 1650 nm<3.0 毫米<3.0 毫米<3.0 毫米
光束直徑為 3000 nm<3.0 毫米<3.0 毫米<3.0 毫米
空間模式透射電鏡00（米2≤ 1.3）透射電鏡00（米2≤ 1.3）透射電鏡00（米2≤ 1.3）
光束指向信號<80 微弧度<80 微弧度<80 微弧度
光束指向惰輪<20 微弧度<20 微弧度<20 微弧度
帶調諧惰輪的光束位移<0.3 毫米<0.3 毫米<0.3 毫米
極化直線（水平）直線（水平）直線（水平）
功率穩定性
信號< 0.05% 有效值< 0.05% 有效值< 0.05% 有效值
懶惰者< 0.05% 有效值< 0.05% 有效值< 0.05% 有效值

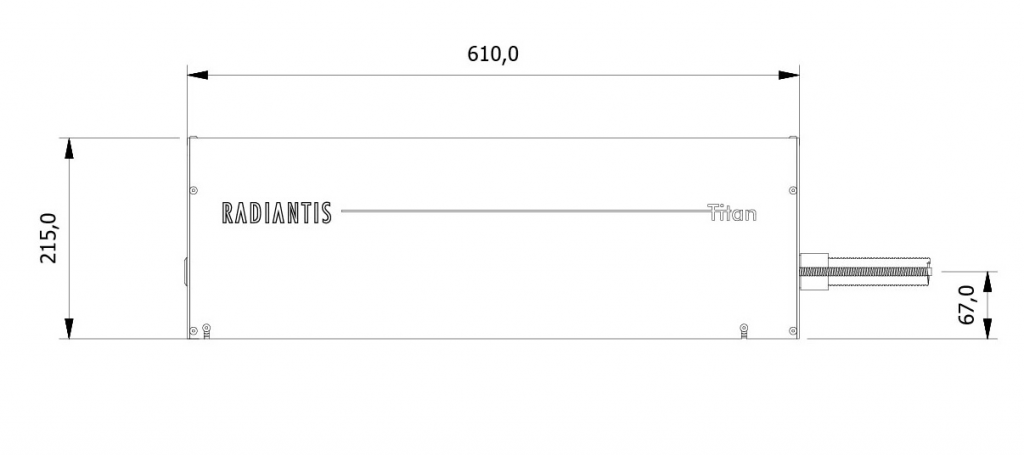

尺寸（寬 x 長 x 高）610 x 350 x 215 毫米 （24.0 x 13.8 x 8.5 英寸）610 x 350 x 215 毫米 （24.0 x 13.8 x 8.5 英寸）610 x 350 x 215 毫米 （24.0 x 13.8 x 8.5 英寸）

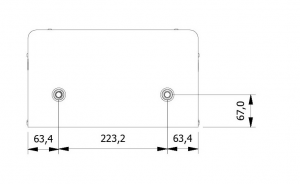

尺寸
