Pulsar射頻PIN二極管開關
吸收式與反射式單刀單擲至16擲，頻率范圍0.02-18 GHz
選擇類型：
單刀單擲(SP1T)
單刀雙擲(SP2T)
單刀三擲(SP3T)
單刀四擲(SP4T)
單刀五擲(SP5T)
單刀六擲(SP6T)
單刀八擲(SP8T)
單刀十六擲(SP16T)
單刀單擲(SP1T) PIN二極管開關
吸收式與反射式

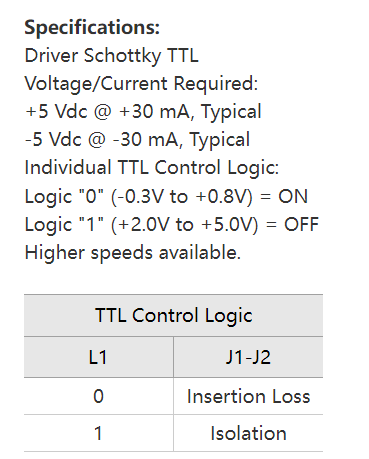

Pulsar Microwave公司生產的PIN二極管射頻開關采用TTL邏輯控制。這種配置稱為單刀單擲，常縮寫為SPST或SP1T。該產品專為50歐姆系統設計，工作頻率覆蓋40 MHz至18 GHz，具有100納秒的切換速度和200毫瓦（23 dBm）的輸入功率額定值。大多數型號典型性能表現為1.6:1或更優的電壓駐波比(VSWR)，以及至少60 dB的隔離度。所有此類開關均需+5VDC和-5VDC雙電源供電，典型電流消耗為±30 mA，需配合0至+5VDC的TTL控制邏輯。產品標配SMA連接器
| Input Frequency Range (GHz) | Switch Type | Insertion Loss (dB) max. | Input Power mw/dBm | Isolation (dB) min. | VSWR | Switching Time (nsec) | Connector Type | P/N | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| 0.1 | 1.0 | SP1T | 1.2 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1AD-10 |
| 0.5 | 2.0 | SP1T | 1.7 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1AD-12 |
| 1.0 | 4.0 | SP1T | 1.6 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1AD-14 |
| 2.0 | 8.0 | SP1T | 2.2 | 200/23 | 55 | 1.60:1 | 100 | SMA | SW1AD-15 |
| 0.3 | 16.0 | SP1T | 3.5 | 200/23 | 55 | 1.70:1 | 100 | SMA | SW1AD-16 |
| 0.3 | 18.0 | SP1T | 3.7 | 200/23 | 55 | 1.80:1 | 100 | SMA | SW1AD-33 |
| Input Frequency Range (GHz) | Switch Type | Insertion Loss (dB) max. | Input Power mw/dBm | Isolation (dB) min. | VSWR | Switching Time (nsec) | Connector Type | P/N | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| 0.1 | 1.0 | SP1T | 1.0 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-10 |
| 0.5 | 2.0 | SP1T | 1.5 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-12 |
| 1.0 | 4.0 | SP1T | 1.2 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-14 |
| 2.0 | 8.0 | SP1T | 1.5 | 200/23 | 60 | 1.60:1 | 100 | SMA | SW1RD-15 |
| 0.04 | 9.0 | SP1T | 2.5 | 200/23 | 70 | 2.00:1 | 100 | SMA | SW1RD-31 |
| 0.3 | 12.0 | SP1T | 2.3 | 200/23 | 60 | 1.90:1 | 100 | SMA | SW1RD-32 |
| 0.3 | 18.0 | SP1T | 2.5 | 200/23 | 60 | 2.00:1 | 100 | SMA | SW1RD-33 |
