PREVAC 標準磁控濺射系統
PREVAC 的標準磁控濺射系統采用獨立式設計，結合經驗證的標準解決方案，使薄膜沉積過程更為簡便、高效且可靠。
根據不同需求，PREVAC 標準 MS 系統可在單一腔體中實現多種磁控濺射沉積技術的靈活配置。每套系統都配備通用安裝法蘭，可用于“向下濺射”或“向上濺射”的磁控濺射沉積，也可以與其他薄膜沉積技術組合使用，極大地提升了系統的通用性與功能性，是表面科學涂層研究中一款多功能、強大且易于操作的設備。
產品特點
非常適合沉積金屬與介電薄膜
標準腔體尺寸：? 570 mm
腔體源口標準配置示例：
極限真空度：10?? mbar 至 UHV 范圍
配備 二維操作器（2-軸 Manipulator）：
配固態碳化硅（SiC）加熱元件，壽命長，性能穩定
可達高溫：最高 1200°C
多種尺寸與形狀的基片支架（10×10 mm 至 6 英寸，其他規格可定制）
支持濺射模式：向上濺射（Sputter-Up）和向下濺射（Sputter-Down）
氬氣自動流量控制（質量流量控制器）
可整合原位表征工具（可選）：
等離子發射監測儀（PEM）
橢偏儀
反射率測量儀
石英晶體厚度監控器
紅外高溫計等
多源控制方式：
可使用單一電源與切換網絡驅動多個濺射源
也可為共沉積應用配備多個獨立電源
具備快速裝樣功能：
前門開啟式結構
或帶負載鎖（Load Lock）腔體，便于快速進樣出樣
腔體底部法蘭帶濺射源裝置，可使用專用升降小車進行全方位訪問或更換
配備 19 英寸電子機柜，集成所有控制單元

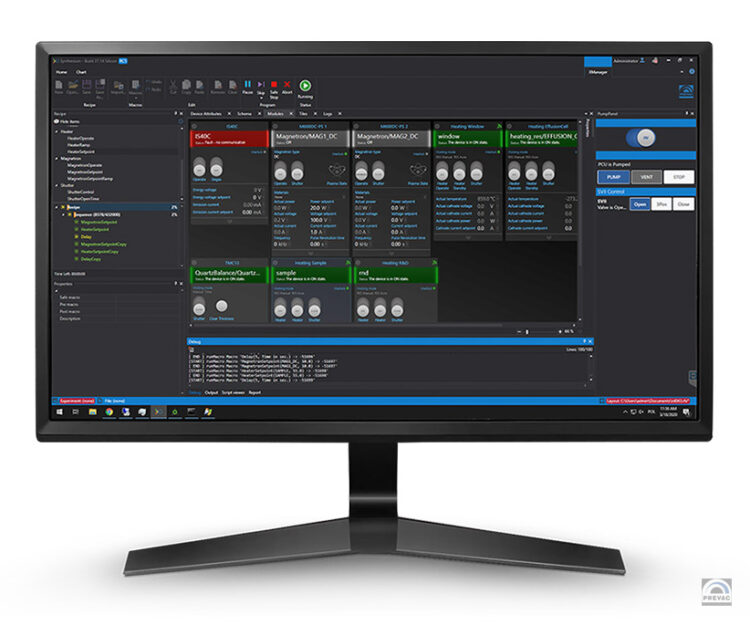

Synthesium 控制軟件：提供完整沉積過程與設備控制界面
系統結構與優勢說明
本系統的一大顯著優勢是對工藝腔體的易于接入，可通過以下三種方式實現：
前門直接開啟，
頂部法蘭自動升起（配有電動升降機構與安全傳感器保護），
或通過底部法蘭更換，利用專用設計的小車進行拆卸和更換。
因此，無論是更換磁控靶材、基片操作器，還是整個底部法蘭的拆裝維護，均可快捷、高效完成。
⚙️ 頂部升降機構為電動驅動，設有多重傳感器保護機制，確保安全運行。
適用領域
表面科學研究
金屬/介質材料薄膜沉積
功能膜層開發
多層膜、共沉積實驗
學術研究及工業應用
典型應用與材料示例（Applications & Examples）
| 應用領域 | 示例材料 |
|---|---|
| 單層和多層導電膜（用于微電子與半導體器件） | Al、Mo、Mo/Au、Ta、Ta/Au |
| 半導體金屬化屏障層 | TiN、W-Ti |
| 磁性薄膜 | Fe、Co、Ni、Fe-Al-Si、Co-Nb-Zr、Co-Cr、Fe-Ni-Cr、Fe-Si、Co-Ni-Cr、Co-Ni-Si |
| 光學鍍膜 – 金屬反射層 | Cr、Al、Ag |
| 光學鍍膜 – 電介質層 | MgO、TiO?、ZrO? |
| 光掩膜（Photomasks） | Cr、Mo、W |
| 透明氣體/蒸汽阻隔層 | Al?O? |
| 透明導電膜 | InO?、SnO?、In-Sn-O（ITO） |
