X 射線源電子元件套件 XREC20

專用于控制 SAX X 射線源的 XREC20 電子元件套件。

描述

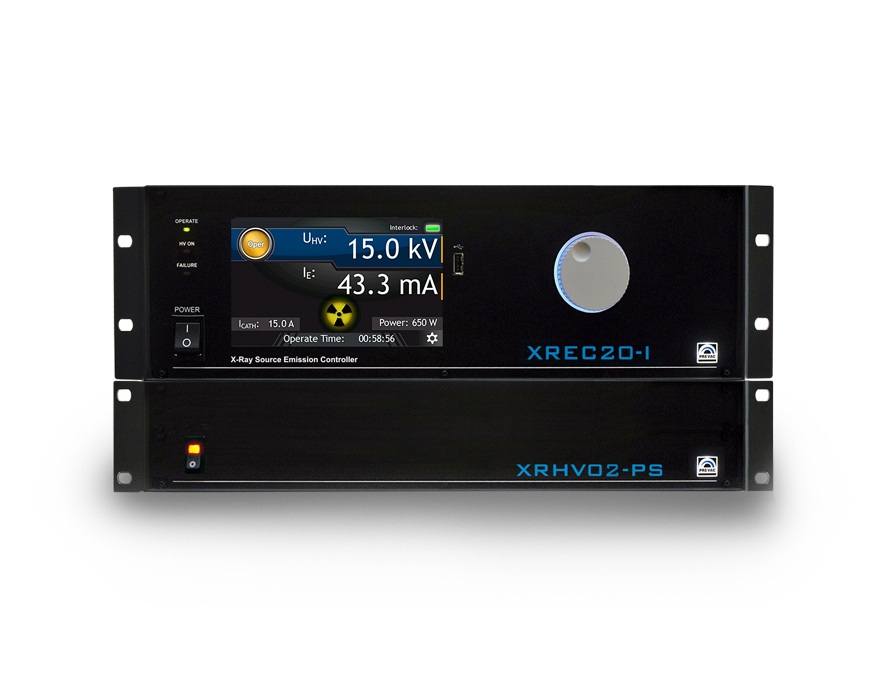

XREC20 套件包括 2 個用于完全控制 SAX X 射線源的單元：XREC20-I 發射控制器和 XRHV02-PS 高壓電源。

XREC20-I 裝置控制 X 射線源和 XRHV02-PS 高壓電源的發射電流，在單個顯示屏上同時顯示高壓和發射電流。單位允許測量工作時間和陽極功率。X 射線源電子元件組具有作和待機模式，可確保在實驗開始時獲得最準確和穩定的發射。通過 USB 端口 （XREC20-I） 輕松更新固件。設備可通過 RS232/485 或以太網接口進行遠程控制。自動保存功能（XREC20-I 單元）用于保存您的參數/單元預設并在重新啟動后自動應用它們。

技術數據

XREC20-I 型

電源電壓110 或 230 VAC，50/60 Hz，
（最大功耗 1800 W）
發射電流范圍 （Ie)0 – 100 mA，精度 0.1 mA
陽極高壓范圍 （U高壓)0.5 kV – 15 kV，精度 0.1 kV
陰極電流 （I導管)待機模式下
為 3A，工作模式下高達 20A
陽極功率限制650 瓦
高壓斜坡1 – 1000 V/秒
發射電流斜坡0.1 – 50 mA/秒
聯 鎖高真空
冷卻水（主）
X 射線罩
通信接口RS232/485，以太網
通信協議MODBUS-TCP 協議
XREC20-I 用戶界面7 英寸 TFT 顯示屏，帶觸摸屏、數字編碼器
界面語言英語， 德語， 波蘭語
尺寸 XREC20-I483 x 133 x 380 毫米（寬 x 高 x 深），
19 英寸機架安裝
尺寸 XRHV02-PS [mm]483 x 88 x 420（寬 x 高 x 深），19 英寸機架安裝
重量（大約）10 千克

XRHV02-PS
系列

電源電壓85 – 260 伏交流電，50-60 赫茲，
輸出電壓范圍 Vo0 – 15 千伏
輸出電流范圍 Io0 – 100 毫安
最大輸出功率1.5 千瓦
極性陰性
遙控通過間接耦合模擬 I/O（公 D-SUB 9）
設置和監控 0 – 5 V
保護過載和短路、電源和溫度
尺寸483 × 88 × 420 毫米（寬×高×深），19 英寸機架安裝
重量（大約）6.5 千克
