X 射線源電子元件套件 XR40B
XR40B 套件包括 3 個單元，用于完全控制 X 射線源 RS40B1：

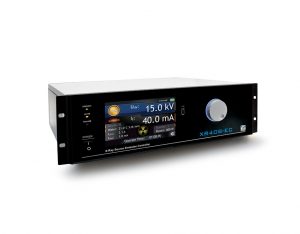

XR40B-EC 發射控制器、

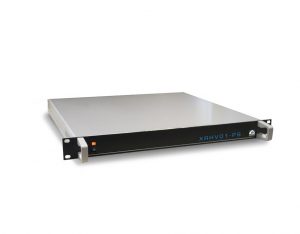

XRHV01-PS 高壓電源和

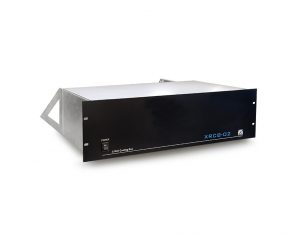

XRCB-02 冷卻箱。
XR40B-EC 裝置控制 X 射線源和 XRHV01-PS 高壓電源的發射電流，在單個顯示屏上顯示高壓和發射電流。XR40B-EC 顯示的發射電流是精確的發射電流（由冷卻系統的漏水電流校正）。這種組合可以非常方便和穩定地控制 X 射線源。該裝置存儲有關陽極總工作時間和耗散功率的信息。與冷卻箱的通信通過光纖線進行。XR40B 套裝具有作和待機模式，可確保在實驗開始時獲得最準確和穩定的發射。XRCB02 冷卻箱安全有效地為陽極和外殼提供水冷卻。它是完全互鎖的，監測水溫、壓力和流量，因此只有在完全安全的情況下，儀器才能運行。冷卻箱最多可處理兩個 X 射線源。自動保存功能（XR40B-EC 單元）用于保存參數/單元預設并在重新啟動后自動應用它們。
說明
如果不滿足任何聯鎖條件，則無法對源電源進行上電。除了這三個互鎖的安全機制外，還持續監測漏水電流。
技術數據
| 電源電壓
|
100 – 240 VAC，50/60 Hz |
| 發射電流范圍 （Ie) | 0 – 50 mA，精度 0.1 mA |
| 陽極高壓范圍 （U高壓) | 0.5 kV – 15 kV，精度 0.1 kV |
| 陰極電流 （I導管) | 輸出 1：2.5 A 輸出 2：工作模式下高達 6 A |
| 陽極功率限制 | 750 瓦 |
| 發射電流斜坡 | 0.1 – 50 mA/秒 |
| 高壓斜坡 | 1 – 1000 V/秒 |
| 聯鎖裝置 XR40B-EC | 主， 2 個 X 射線罩， 高真空， 冷卻水， 遠程 |
| 水冷 XRCB02 | 最大 6 bar，6 l/min. 用于去離子水 |
| 通信接口 | RS232/485，以太網 |
| 通信協議 | MODBUS-TCP 協議 |
| 用戶界面 XR40B-EC | 7 英寸 TFT 顯示屏，帶觸摸屏、數字編碼器 |
| 界面語言 | 英語， 德語， 波蘭語 |
| 外形尺寸 XR40B-EC | 483 x 133 x 380 毫米（寬 x 高 x 深），19 英寸機架安裝 |
| 重量（大約）XR40B-EC | 7 千克 |
| 尺寸 XRHV01-PS | 483 x 45 x 420 毫米（寬 x 高 x 深），19 英寸機架安裝 |
| 重量 （大約） XRHV01-PS | 6.5 千克 |
| 尺寸 XRCB02 | 483 x 133 x 295 毫米（寬 x 高 x 深），19′ 機架安裝 |
| 重量 （大約） XRCB-02 | 18 千克 |
選項
– X 射線光柵石英晶體加熱
– 軟件控制（專業版、擴展版或庫模塊）
