PiezoDrive PD200X4 – Four Channel Power Amplifier
四通道功率放大器
PD200X4 – 四通道功率放大器
PD200X4 是一款四通道線性放大器，用于驅動壓電執行器和其他負載。輸出電壓范圍可以是單極性、雙極性或不對稱的，范圍從 50V 到 200V。通過使用兩通道橋接負載，可實現高達 ±200V 的輸出。有關可用輸出電壓范圍，請參閱規格表。前面板的開關和為獨立及橋接負載設計的專用連接器，使用戶可以輕松在四個獨立通道和兩個電壓加倍的橋接通道之間切換。
PD200X4 可驅動任何負載阻抗，包括無限電容負載，如堆疊式執行器；標準壓電執行器；雙線彎曲器；以及需要偏置電壓的三線壓電彎曲器。偏置電壓可通過與電源電壓相連的兩個輔助輸出生成，或使用具有恒定直流偏移的放大器通道生成。

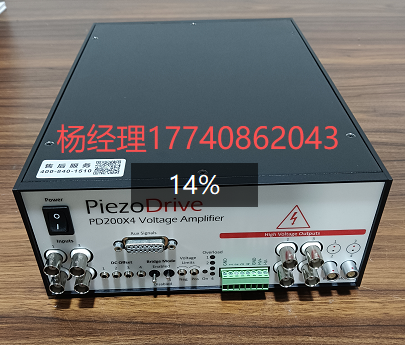

為實現最大的應用靈活性，設備提供多種用戶控制選項。每個通道的直流偏移可通過前面板電位器調節，或可選固定為零。最大正負輸出電壓可通過兩個前面板電位器限制。前面板上的 15 針 DSUB 接口包含輸入信號、電壓監測、電流監測、溫度測量、數字狀態輸出和數字關斷輸入信號。
輸出連接器包括用于獨立通道的 BNC 接口、用于橋接通道的 LEMO 0B 接口，以及插拔式螺釘端子。PD200X4 適用于多種應用，包括電光學、超聲波、振動控制、納米定位系統以及壓電電機。
技術規格
放大器的規格取決于輸出電壓跨度（即正負輸出電壓范圍之間的差值）。
例如，輸出電壓范圍為 -50V 至 +100V 時，輸出電壓跨度為 150V（峰峰值）。
電氣規格（每通道）
| 參數 | 100 Vp-p | 150 Vp-p | 200 Vp-p |
|---|---|---|---|
| 峰值電流（每通道） | 2 A | 2 A | 2 A |
| 有效值電流（每通道） | 1.2 A | 0.91 A | 0.57 A |
| 脈沖電流（可選） | 10.0 A | 10.0 A | 10.0 A |
| 功率帶寬 | 470 kHz | 310 kHz | 230 kHz |
| 增益 | 20 V/V（可定制增益） | ||
| 上升速率 | 150 V/μs | ||
| 信號帶寬 | 680 kHz | ||
| 負載 | 任意 | ||
| 噪聲 | 714 μV RMS（10 μF 負載，0.03 Hz 至 1 MHz） | ||
| 保護 | 持續短路保護、過熱保護 | ||
| 電壓監測 | 1/20 V/V | ||
| 電流監測 | 1 V/A | ||
| 模擬輸入 | ±10 V，輸入阻抗 33kΩ，保護范圍 ±20V | ||
| 輸出連接器 | BNC、螺釘端子、LEMO 0B.302 | ||
| 電源輸入 | 90 Vac 至 250 Vac |
機械規格
| 參數 | 數值 |
|---|---|
| 環境溫度 | 0–40°C（32–104°F），非冷凝濕度 |
| 尺寸 | 212 × 304.8 × 88 mm（8.35 × 12 × 3.46 英寸） |
| 重量 | 2 kg（4.4 磅） |
兼容執行器
- 堆疊式執行器（Stack Actuators）：50V 至 200V（4 通道）
- 板式與管式執行器（Plates and Tubes）：
±100V 或 +200V（接地負載，4 通道）
±200V（橋接負載，2 通道） - 雙線彎曲器（Two-Wire Benders）：
±100V 或 +200V（接地負載，4 通道）
±200V（橋接負載，2 通道） - 三線彎曲器（Three-Wire Benders）：
最高 +200V（+200V 偏置，4 通道 + 偏置源）
±100V（±100V 偏置，4 通道 + 2 偏置源）
輸出電壓范圍

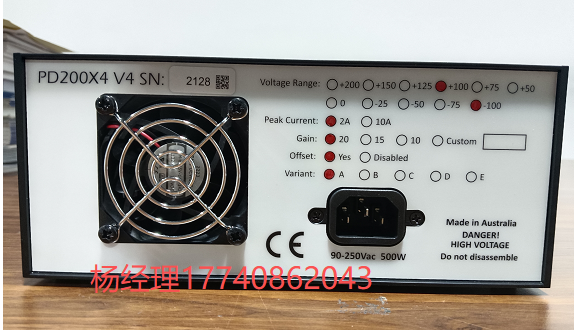

輸出電壓范圍在訂購時需指定。以下列出了標準電壓范圍及其對應的電流限制；更多選項可參見產品手冊第 18 節。
PD200X4 配有前面板控制旋鈕，可調節正負輸出電壓范圍，因此建議選擇等于或略高于所需電壓的型號。
| 負電壓 | 正電壓 | 橋接模式 | RMS 電流 | 峰值電流 | 訂購代碼 |
|---|---|---|---|---|---|
| 0 V | +200 V | ±200 V | 0.57 A | 2 A | PD200X4-P200 |
| 0 V | +150 V | ±150 V | 0.91 A | 2 A | PD200X4-P150 |
| 0 V | +100 V | ±100 V | 1.20 A | 2 A | PD200X4-P100 |
| -25 V | +125 V | ±150 V | 0.91 A | 2 A | PD200X4-N25-P125 |
| -25 V | +75 V | ±100 V | 1.20 A | 2 A | PD200X4-N25-P75 |
| -50 V | +150 V | ±200 V | 0.57 A | 2 A | PD200X4-N50-P150 |
| -50 V | +100 V | ±150 V | 0.91 A | 2 A | PD200X4-N50-P100 |
| -50 V | +50 V | ±100 V | 1.20 A | 2 A | PD200X4-N50-P50 |
| -75 V | +75 V | ±150 V | 0.91 A | 2 A | PD200X4-N75-P75 |
| -75 V | +25 V | ±100 V | 1.20 A | 2 A | PD200X4-N75-P25 |
| -100 V | +100 V | ±200 V | 0.57 A | 2 A | PD200X4-N100-P100 |
| -100 V | +50 V | ±150 V | 0.91 A | 2 A | PD200X4-N100-P50 |
功率帶寬（Power Bandwidth）
“功率帶寬”指在滿輸出電壓條件下的最大工作頻率。
當放大器輸出為開路時，功率帶寬受**上升速率（slew rate）**限制；
而在接入電容性負載時，最大頻率則受 RMS 電流 和 負載電容 的限制。
功率帶寬可通過下方計算公式（或產品手冊中提供的計算器）進行計算。
