PD32? 32通道壓電驅動器
32 Channel Piezo Driver
高帶寬、低噪聲放大器
PD32是一款高帶寬、低噪聲放大器，可驅動多達32個壓電致動器。電壓范圍可配置為+45V至+/-130V，包括0V至+130V等不對稱電壓范圍。PD32可與常見的多通道DAC卡無縫配合工作，并且易于與LabView和Simulink配合使用。緊湊的尺寸和19英寸機架兼容性為驅動數十、數百或數千個壓電致動器提供了全面的現成解決方案。
PD32設計用于要求苛刻的應用，如自適應光學、聲束形成、材料測試、天文學、超聲波和振動控制。每個通道的輸出電流為150毫安，可以在高頻下同時驅動一個大陣列的壓電致動器。正負高壓偏置輸出也包括在內，以兼容壓電彎曲驅動器。
每個通道都有單獨的短路和熱過載保護。前面板上的狀態指示器提供對所有通道的單獨監控。數字狀態信號和外部關斷命令也可通過輸入連接器訪問，以實現遠程監控和控制。輸入和輸出連接器是工業標準的37針D-Sub連接器，可以直接組裝。適配器可用于工業標準32通道DAC卡。
兼容致動器：
| 兼容致動器 | |
| 堆疊致動器 | 60伏、100伏、120伏、150伏 |
| 板和管 | 高達+/-130伏 |
| 兩臺彎線機 | 高達+/-130伏 |
| 三個電線彎曲器 | 高達130伏，或+/-65伏 |
規格參數：
| 接地負載 | 浮動負載 | |
| 輸出電壓 | +45 V至+130 V | +/-90伏或+/-130伏 |
| 峰值電流 | 每通道150 mA | 每通道75 mA |
| 均方根電流 | 每通道106 mA | 每通道53毫安 |
| 功率通帶 | 50千赫(120峰峰值) | 50千赫(240峰峰值) |
| 信號帶寬 | 120千赫 | 120千赫 |
| 轉換速度 | 19伏特/美國 | 38伏/美國 |
| 獲得 | 15伏/伏 | 20伏/伏 |
| 輸入阻抗 | 53千歐姆 | 625千歐姆 |
| 輸入失調 | +/- 5毫伏 | +/- 5毫伏 |
| 負荷 | 無限的 | 無限的 |
| 輸出噪聲 | 200紫外線RMS (1uF) | 300紫外線RMS (1uF) |
| 保護 | 短路和熱 | |
| 輸入 | 32個模擬輸入，關閉命令 | |
| 輸出 | 32個高壓模擬輸出，過載監視器 | |
| 連接器 | 行業標準DB-37(輸入)和DD-78(輸出) | |
| 功率 | 85-260伏交流電，50/60赫茲，IEC C14連接器，最大200瓦 | |
輸出電壓范圍：
輸出電壓范圍可在+50V和+/-130V之間配置，負載可以接地或浮動。對于低于135V的峰峰值電壓，建議采用接地負載配置，因為這樣可以提供更大的電流。+/-95V和+/-130V范圍需要浮動負載配置。所需的配置應在訂購時指定。

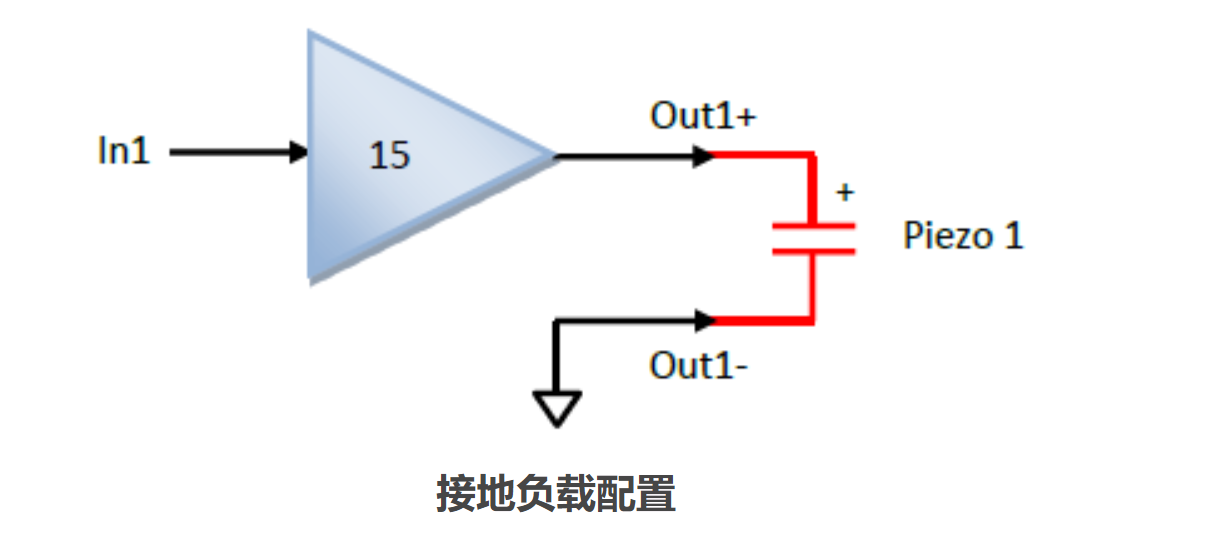

接地負載配置
在接地負載配置中，致動器連接如下所示。負輸出內部接地。
所需的輸出電壓范圍可從下表中選擇。
| 最小電壓 | 最大電壓 | 訂貨號 |
| 0 | +130 | PD32-v 0.130 |
| 0 | +120 | PD32-v 0.120 |
| 0 | +95 | PD32-v 0.95 |
| 0 | +70 | PD32-v 0.70 |
| 0 | +45 | PD32-v 0.45 |
| -15 | +115 | PD32-V15，115 |
| -20 | +95 | PD32-v 20.95 |
| -45 | +45 | PD32-V45，45 |
| -65 | +65 | PD32-V65，65 |
