澳大利亞PiezoDrive PDu100B 微型壓電驅動器

PDu100B Miniature Piezo Driver

PDu100B是一款完整的小型電源和線性放大器，用于驅動壓電執行器。PDu100B提供可變增益和失調、可切換電壓范圍，以及單極性和雙極性輸入和輸出選擇。PDu100B可以驅動高達+/-100 V的雙線壓電致動器和彎曲器，以及高達+100 V的三線壓電彎曲器和堆疊致動器，應用包括壓電閥、電機、泵、MEMs和超低功耗定位和操縱系統。

PDu100B具有電流過載和過熱保護功能。還提供一個關斷引腳，拉低時可將電源電流降至1 mA。PDu100B可以作為獨立模塊使用，也可以用四個M2.5螺紋墊片安裝在底座上。PCB安裝版本(PDu100B-PCB)配有接頭，可直接安裝在主機主板上。

兼容致動器

堆疊致動器60伏，100伏
板和管高達+/-100伏
兩臺彎線機高達+/-100伏
三個電線彎曲器0至100伏，100伏偏壓
電源3 V至5.5 V
最大單極性輸出+60伏+90伏+100伏
最大雙極性輸出+/-60伏+/-90伏+/-100伏
均方根輸出電流89毫安60毫安33毫安
平均DC海流40毫安18毫安15毫安
功率通帶5.3千赫3.5千赫3.2千赫
峰值輸出電流100毫安
信號帶寬60 kHz(空載)
規模39 x 25毫米(1.5 x 1英寸)
重量5.5克(0.2盎司)
獲得27.5伏/伏
單極輸入Z10萬歐姆
雙極輸入Z2萬歐姆
輸入失調+/-100毫伏
負載電容無限的
防止過載熱量和電流
噪音70mV RMS (10uF負載)
環境0至70攝氏度(32至158華氏度)
靜態電流25毫安(關斷時1毫安)

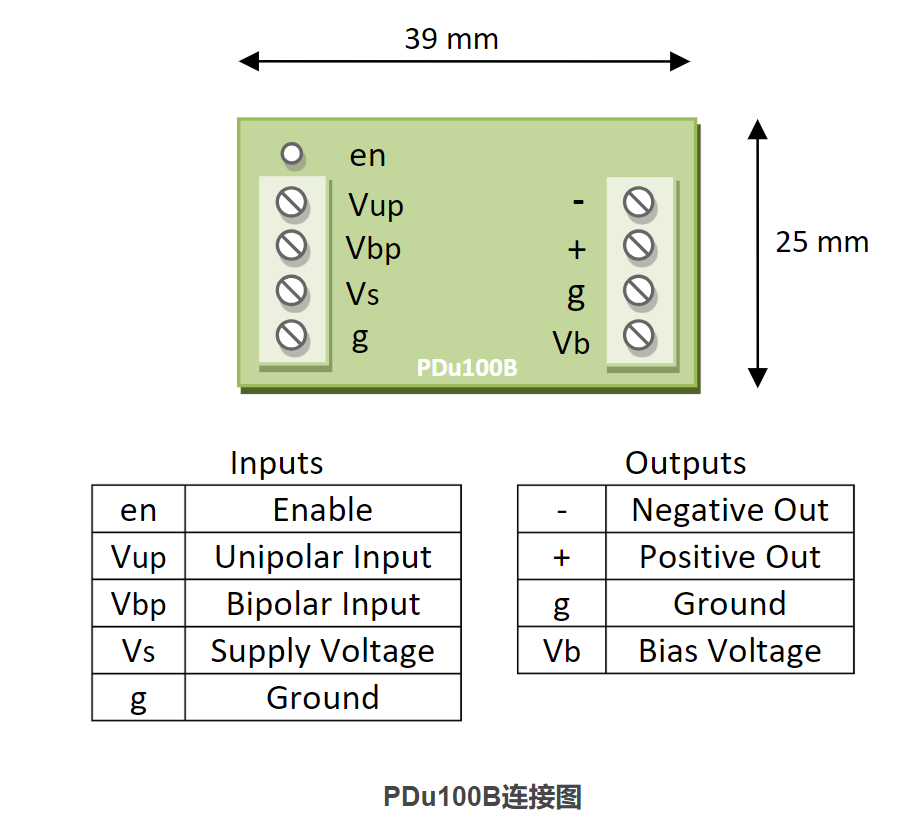

接線圖

操作

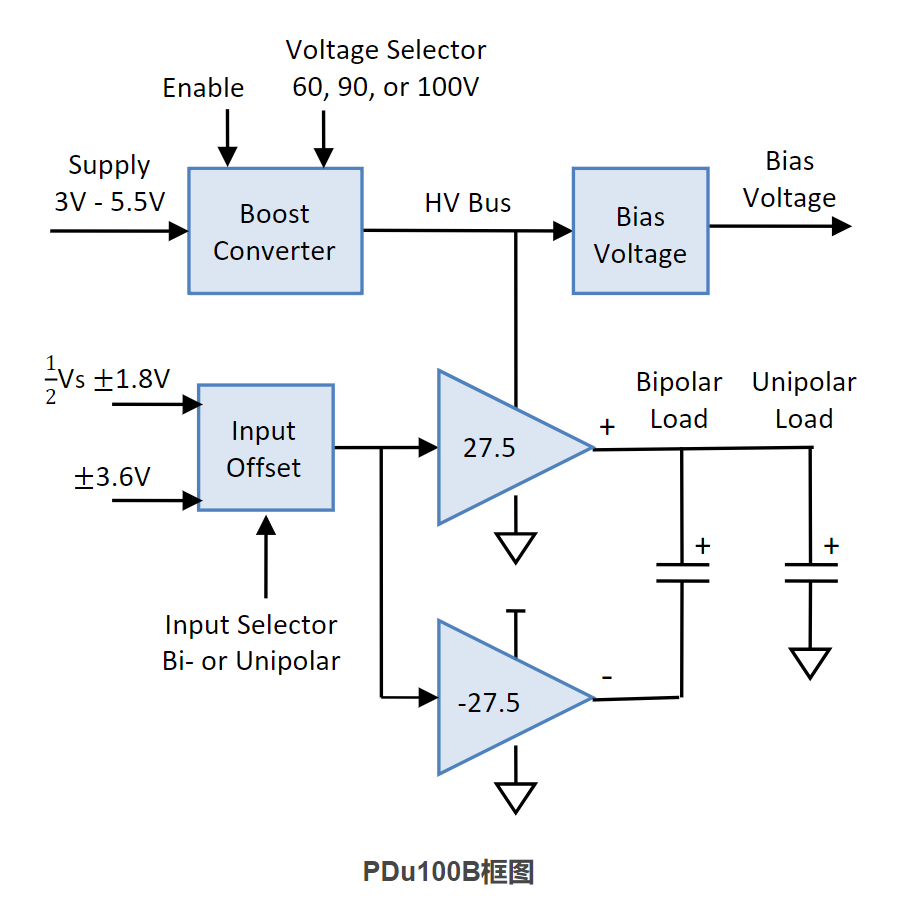

下面的框圖說明了放大器的工作原理。升壓轉換器產生高壓軌，為一對互補放大器供電。一路輸出可以用來驅動最高+100 V的單極性負載，或者兩路輸出都可以用來產生100 V的電壓。

輸入可在半電源電壓偏置的單極性信號或雙極性信號之間選擇。放大器增益為27.5，因此3.6 Vp-p輸入將產生100 Vp-p輸出。兩個放大器通道均以輸出范圍的一半偏置，例如100 V范圍為50 V。

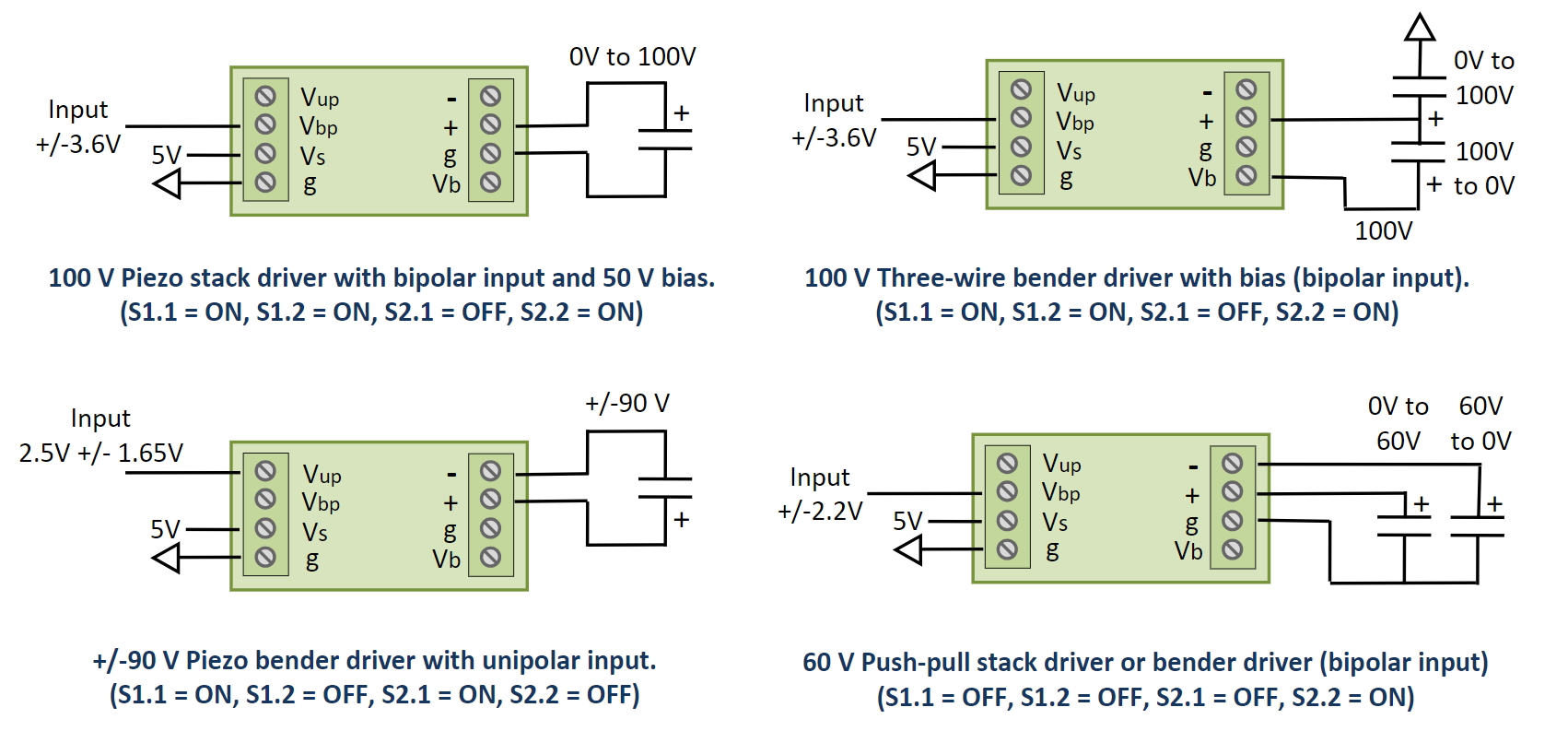

示例應用
