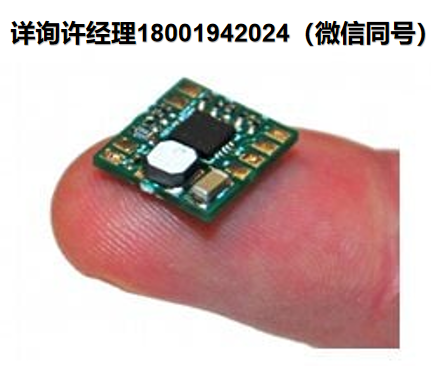

澳大利亞PiezoDrive PDu100 微型壓電驅動器
PDu100 Micro Piezo Driver
PDu100是一款非常小巧輕便的壓電驅動器。PDu100可以驅動高達+/-100 V的雙線壓電致動器和折彎機，也可以驅動高達+100 V的三線壓電折彎機和堆疊致動器，應用包括電池供電機器人、壓電電機和超低功耗定位和操縱系統。
PDu100具有短路、電流過載和過熱保護功能。此外還提供一個關斷引腳，拉低時可將電源電流降至1 mA。PDu100的輸出電壓范圍和增益可定制，以滿足OEM應用的要求。
兼容致動器
| 堆疊致動器 | 高達100伏 |
| 板和管 | 高達+/-100伏 |
| 兩臺彎線機 | 高達+/-100伏 |
| 三個電線彎曲器 | 0至100伏，100伏偏壓 |
| 電源 | 3 V至5.5 V |
| 最大單極性輸出 | +100伏 |
| 最大雙極性輸出 | +/-100伏 |
| 均方根輸出電流 | 33毫安 |
| 平均DC海流 | 15毫安 |
| 功率通帶 | 3.2千赫 |
| 峰值輸出電流 | 100毫安 |
| 信號帶寬 | 60 kHz(空載) |
| 規模 | 11.8 x 12.9毫米(0.46 x 0.51英寸) |
| 重量 | 560毫克(0.018盎司) |
| 獲得 | 27.5伏/伏 |
| 輸入電壓 | 0.5伏與+/-1.8伏 |
| 輸入失調 | +/-100毫伏 |
| 負載電容 | 無限的 |
| 防止過載 | 熱量和電流 |
| 噪音 | 70mV RMS (10uF負載) |
| 環境 | 0至70攝氏度(-32至158華氏度) |
| 靜態電流 | 25毫安(關斷時1毫安) |

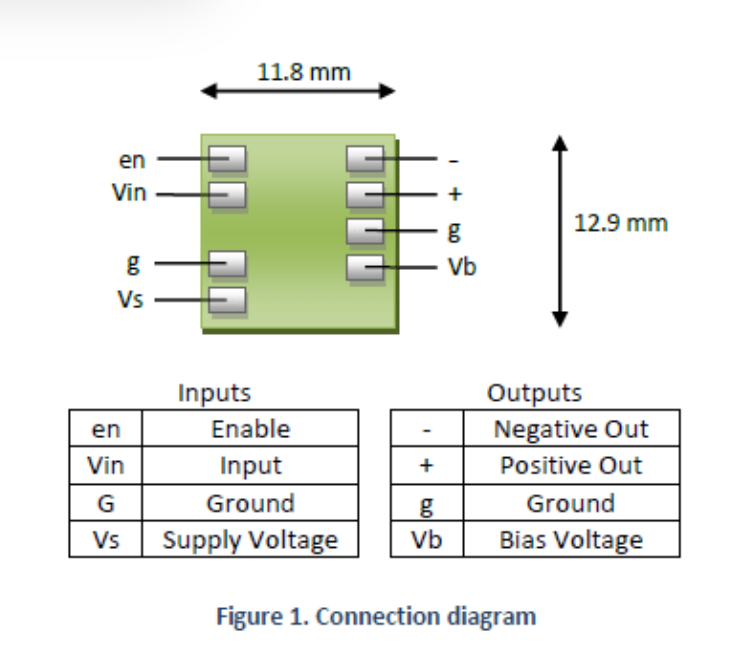

接線圖
操作

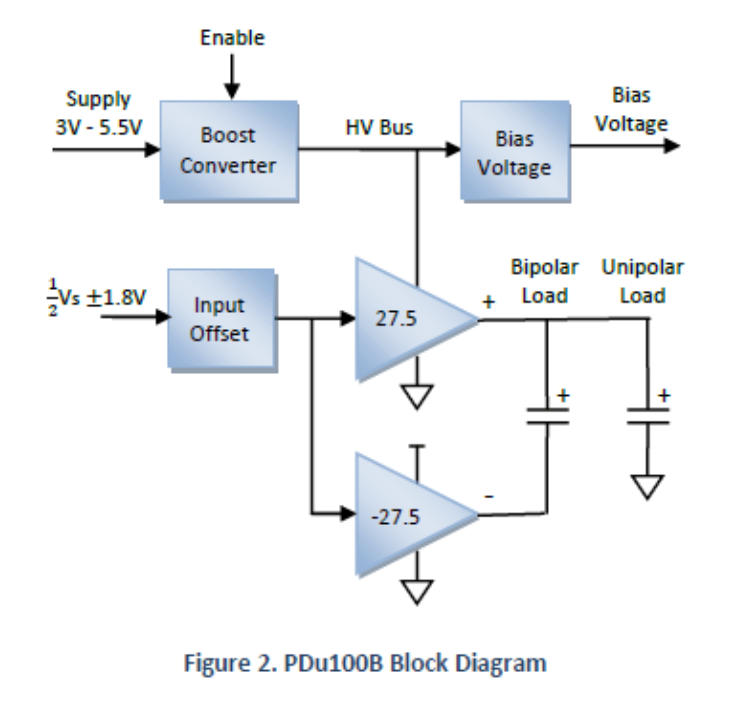

系統框圖如圖2所示。升壓轉換器產生高壓軌，為一對互補放大器供電。一個輸出可以用來驅動最高+100 V的單極性負載，或者兩個放大器都可以用來產生+/-100 V的電壓。
輸入可在半電源電壓偏置的單極性信號或雙極性信號之間選擇。放大器增益為27.5，因此3.6 Vp-p輸入將產生100 Vp-p輸出。兩個放大器通道均偏置在輸出范圍的一半(50 V)。
整體系統增益由輸出配置決定。下面列出了可能的組合。
| 輸出類型 | 獲得 | 輸入范圍 | 輸出范圍 |
| 單極的 | 27.5 | 0.5伏與+/-1.8伏 | 100伏 |
| 雙極的 | 55 | 0.5伏與+/-1.8伏 | +/-100伏 |

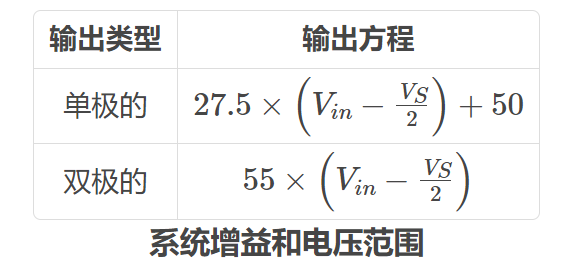

兩個輸出均偏置約為HV總線電壓的一半，例如50 V，輸出電壓公式如下所示。
增益和輸出電壓范圍可以通過以下方式定制接觸壓電驅動器.

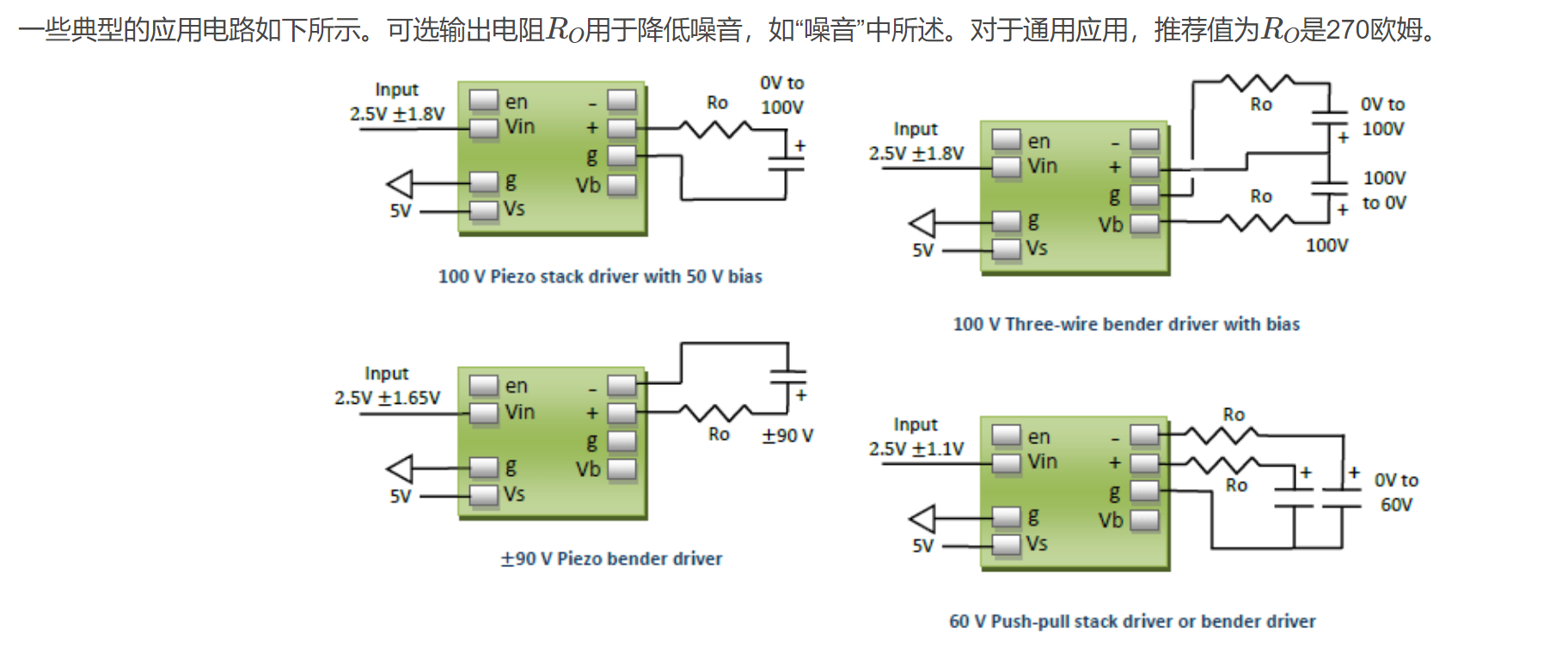

示例應用
