澳大利亞PiezoDrive MX200高性能壓電驅動器
High Performance Piezo Driver
MX200是一個完整的電源和高性能線性放大器模塊，用于驅動壓電執行器。MX200可以驅動堆棧致動器；標準壓電致動器；兩臺電線彎曲機；和需要偏壓的三線壓電彎曲器。頻率高達100 kHz時，輸出電流最高可達1安培。利用外部交流耦合電容，最高可達+/-100V的雙極性輸出電壓。
MX200具有短路、平均電流過載和電源欠壓保護。MX200可以作為獨立模塊使用，也可以用四個M3螺絲安裝在底座上。PCB安裝版本(MX200-PCB)配有接頭，可直接安裝到主機主板上。
兼容致動器
| 堆疊致動器 | 60伏、100伏、120伏、150伏、200伏 |
| 板和管 | 高達+/-200伏 |
| 兩臺彎線機 | 0至200伏，200伏偏壓 |
| 三個電線彎曲器 | 帶有+/-100伏偏壓的+/-100伏 |
澳大利亞PiezoDrive MX200高性能壓電驅動器規格參數：
| 電源 | 24伏(18伏至36伏) |
| 電壓范圍 | +100伏、+150伏、+200伏 |
| 均方根電流 | 550毫安、330毫安、220毫安 |
| 峰值電流 | 1安培 |
| 功率通帶 | 106千赫(180峰峰值) |
| 信號帶寬 | 200 kHz (100 nF負載) |
| 轉換速度 | 60伏/美國 |
| 獲得 | 20伏/伏 |
| 輸入阻抗 | 33千歐(英寸+)，1.6千歐(英寸-) |
| 輸入失調 | +/- 5毫伏 |
| 負荷 | 無限的 |
| 輸出噪聲 | <1 mV RMS (1uF Load) |
| 保護 | 過電流和欠電壓 |
| 靜態電流 | 0.3安(關斷時為30毫安) |
| 規模 | 80 x 46 x 40毫米(長x寬x高) |
| 環境 | 0C至60C (-40F至140F) |
| 重量 | 95克 |

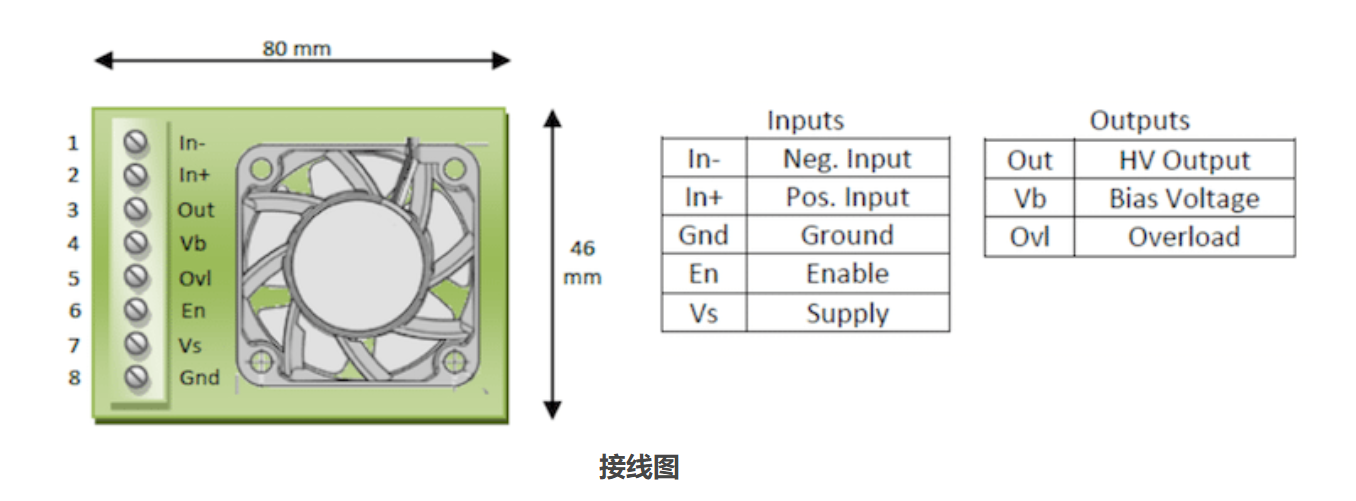

接線圖
操作

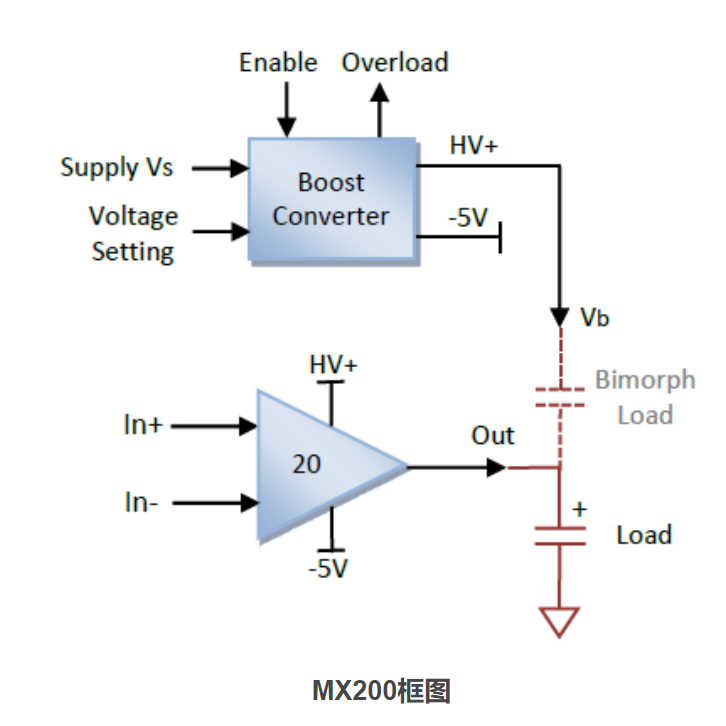

升壓轉換器產生高壓電源和負軌。輸出電壓范圍可以設置為+100V、+150V或+200V。下一節將討論配置選項。使用外部交流耦合電容，最高可達+/-100V的雙極性輸出電壓，參見“雙極性輸出電壓”。
高壓放大器具有增益為20的差分輸入，輸入電壓范圍為10 V，負輸入可以連接到地或差分源。不應該讓它漂浮著。負載連接在輸出和地之間。偏置電壓輸出用于三線雙壓電晶片彎曲致動器。
配置
使用兩個跳線LK1和LK2，可以將輸出電壓范圍設置為+100V、+150V或+200V。在較低的電壓范圍內可獲得更大的輸出電流。不正確的跳線組合會損壞放大器。
