PAVE真空導線穿通件 & PAVE電氣真空穿通件
PAVE氣密密封件支持雙向密封，可同時或分別承受壓力和真空環境。若壓力超過300 psi（20 bar），請與銷售工程師確認是否需調整圖紙標注的壓力方向。

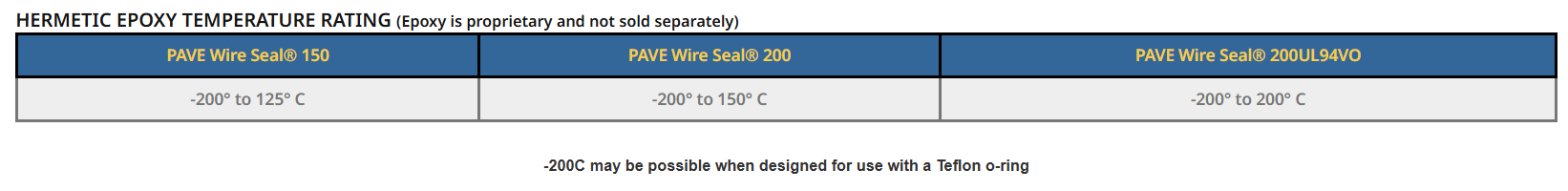

我們提供各類商用或軍用絕緣電線/護套線纜的氣密、防氣體、防液體、防真空的穿艙密封解決方案，適用于高低壓及真空電氣密封（含雙向壓力應用）。工作溫度范圍可根據設計和材料調整（-200°C至200°C）。所有密封件均符合嚴苛的氦氣泄漏測試標準（依據設計可達10^-9 cc/sec），且圖紙標注的測試值可定制。多數情況下，密封件實際耐壓能力遠超圖紙標注值。密封件各部位（包括導線內部）均無氣體或液體泄漏，導線可截短且不影響密封性能。

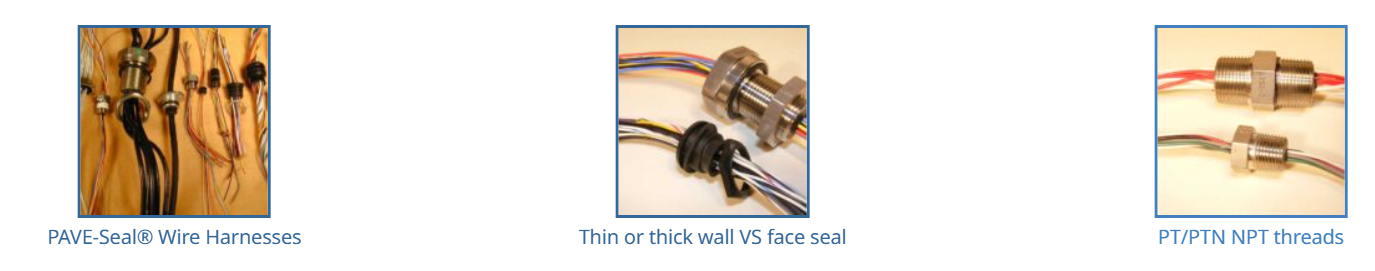

我們提供標準及定制化氣密密封設計，支持小批量或大批量需求，涵蓋多種安裝方式、高性價比的緊湊型高密度布線方案。多數產品采用O型圈活塞密封或端面密封，亦可提供NPT螺紋密封、電子束焊或激光焊接設計。我們的環氧樹脂氣密導線密封件耐各類化學品（溶劑、燃料、油品、氣體），并通過NASA和AMAT認證，滿足高真空環境（10^-8 Torr）下的低放氣要求。可提供環氧樹脂樣品供客戶測試。

產品列表中的PDF鏈接按導線數量升序排列，并分類展示安裝樣式。如需定制氣密導線穿通密封件，請直接在PAVE圖紙上標注修改要求，或提交您的圖紙/草圖以便報價。我們將竭誠為您提供高效的氣密密封設計支持。

PAVE電氣氣密穿通件技術規格

介電強度：>17.4 kV/mm
介電常數：5.3 @ 1 MHz
體積電阻率：1×101? Ω·cm @ 125°C
損耗因數：0.03 @ 1 MHz
硬度（肖氏D）：96

認證與等級

• 毒性評級：K級（符合NASA MAPTIS標準）

• 氣味評級：A級

• 熱真空穩定性評級：A級

• 可燃性評級：X級

• FM認證等級：Class 3600，EExd II 90°C TI（防爆認證）
