大多數PAVE氣密封件均為適用于真空或壓力的雙向密封件

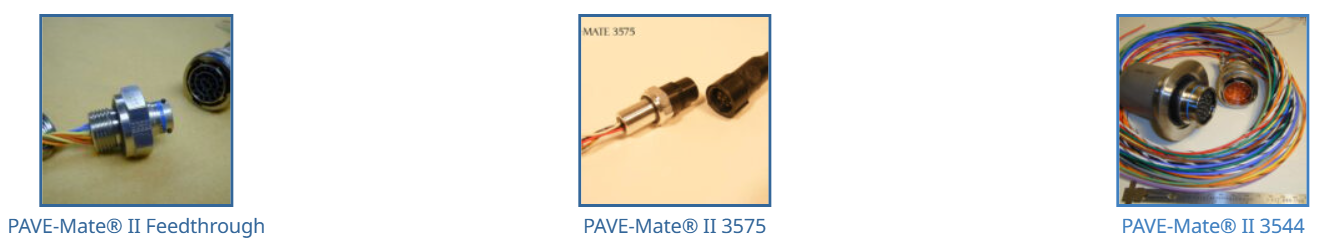

PAVE-Mate II型連接器采用單側斷開設計，另一側可配置絕緣導線或接線端子。所有系列或類型的連接器均可定制為PAVE-Mate II型樣式，包括高性能軍用型、經濟型工業金屬或多芯塑料外殼連接器。
所有PAVE產品均符合氦氣泄漏率標準（根據設計不同，泄漏率從<10^-6 cc/sec至10^-9 cc/sec不等，以空氣當量計），同時PAVE還采用更具成本效益的流體氣泡檢漏法（標準測試壓力為80 psi/5 bar）。另可提供高達10,000 psi（600 bar）的特殊高壓測試服務。

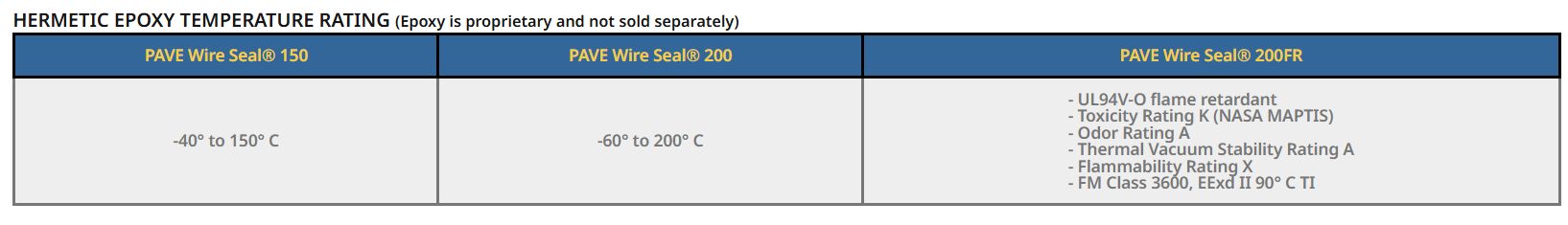

PAVE氣密雙面貫通連接器技術規格
介電強度：>17.4 kV/mm
介電常數（1 MHz條件下）：5.3
體積電阻率（125°C條件下）：1×101? Ω·cm
損耗因數（1 MHz條件下）：0.03
硬度（肖氏D）：96
低真空放氣率：
總質量損失（TML）：≤25%
凝析揮發物（CVCM）：<0.01%
高防霉等級：符合MIL-STD-454J/4標準
比重（25°C條件下）：2.3
抗壓強度：>948 kg/cm2
壓縮模量：7.7×10? kg/cm2
抗拉強度：>470 kg/cm2
吸水率（24小時浸泡）：0.03%
Wire Conductor Gage (AWG) | O. D. | Amperage Rating | Nominal Insulation Overall | Nominal Insulation Diameter (O.D.) |
|---|---|---|---|---|
30 | .30 mm | 2 | .03 | 0.8 mm |
28 | .40 | 2 | .04 | 1.0 |
26 | .50 | 3 | .05 | 1.3 |
24 | .60 | 3 | .06 | 1.75 |
22 | .78 | 4 | .06 | 1.5 |
20 | .90 | 6 | .07 | 1.9 |
18 | 1.21 | 8 | .08 | 2.0 |
16 | 1.50 | 10 | .09 | 2.3 |
14 | 1.85 | 18 | .11 | 2.8 |
12 | 2.4 | 25 | .12 | 3.0 |
10 | 2.94 | 40 | .21 | 5.3 |
6 | 4.67 | 80 | .26 | 6.6 |
