PAVE密封型D-Sub連接器
密封型穿墻矩形連接器

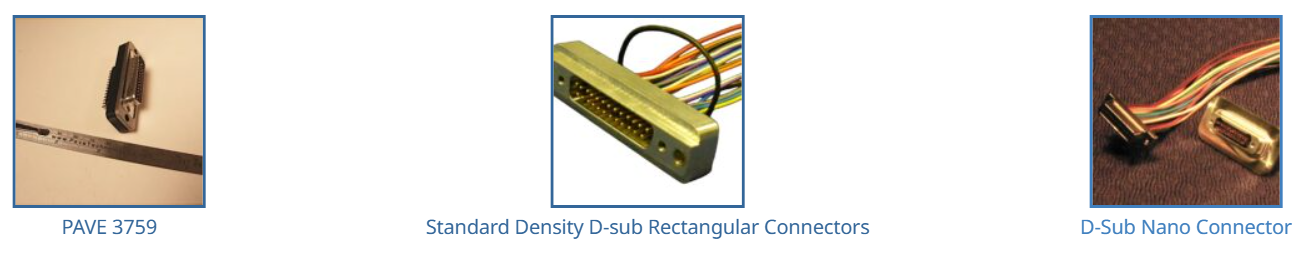

標準密度D-sub矩形連接器（符合MIL-C-24308標準，采用20AWG規格觸點，300V/5A）
可選9/15/25/29/37/50芯配置——對應型號DB9/DB15/DB25/DB37/DB50

高密度D-sub矩形連接器（符合MIL-C-24308標準，采用22AWG規格觸點，300V/5A）
可選15/26/44/62/78/104芯配置——對應型號DE15/DA26/DB44/DC62/DD78及帶HD后綴型號

微型D-sub矩形連接器（符合MIL-C-83513標準，采用25AWG規格觸點，150V/3A）
可選9/15/21/25/31/37/51/67/69/100芯配置——對應Micro DB系列型號

特殊型號：標準密度密封穿墻式D-sub連接器（支持T/J/K/E型熱電偶）
提供9/15/25/37/50芯20AWG引腳配置，配套提供配對連接器及熱電偶級壓接觸點。單/雙面DB型連接器具體報價及技術參數請咨詢銷售工程師。

外殼材質說明：

• 標準/高密度連接器（20/22AWG觸點）：鍍錫鋼板

• 微型D-sub連接器（25AWG觸點）：化學鍍鎳鋁殼（可特殊訂購不銹鋼殼體）
  注：所有產品均不含鎘/鋅鍍層

密封性能檢測：
所有PAVE產品氦氣泄漏率均滿足<10-6 cc/sec至10-9 cc/sec（空氣當量）標準。常規采用更具成本效益的80psi（5bar）流體氣泡檢測法，另可提供最高10,000psi（600bar）的特殊高壓測試服務。

密封型DB連接器技術規格
介電強度：>17.4千伏/毫米
介電常數：5.3@1兆赫茲
體積電阻率（125℃條件下）：1×101?歐姆·厘米
損耗因數：0.03@1兆赫茲
肖氏D硬度：96
低真空放氣指標：
總質量損失(TML)：≤25%
收集揮發性冷凝物(CVCM)：≤0.01%
高防霉等級：符合MIL-STD-454J/4標準
比重（25℃條件下）：2.3
抗壓強度：>948公斤/平方厘米
壓縮彈性模量：7.7×10?公斤/平方厘米
抗拉強度：>470公斤/平方厘米
吸水率（24小時浸泡）：0.03%
