激光快門控制器產品線提供了打開和關閉激光快門的電源。我們提供一個直流電壓 PCB 來操作快門。我們的 CX4000B 經過校準并貼有特定型號的快門標簽。

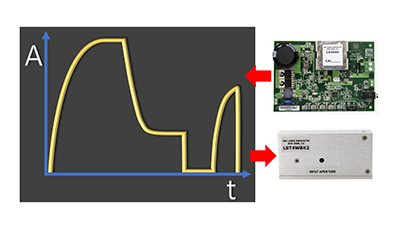

快門線連接到螺釘端子上。信號源,例如脈沖發生器或微處理器輸出,連接到 CX4000B 的端子上。在 PCB 上,根據輸入信號的高低,生成并發送定制的直流電源波形到快門。

CX4000B PCB 控制器和激光快門非常類似于常見的放大器和揚聲器系統。作為放大器的 CX4000B 發送電感負載功率的波形,而作為揚聲器的快門則是接收電源的電感負載。當兩者在應用中密切匹配時,設計的性能達到最大化。這包括磁阻尼運動控制。

簡單的直流電路可以用來驅動大多數電機設備,包括激光快門。但是當性能要求變得苛刻時,CX4000B 的設計特點是絕對最佳選擇。

定制波形側重于以下一個或多個特征:快速切換速度、高重復頻率、曝光重復性和抖動控制、低激光快門熱量散失、沖擊/振動/聲響控制、安全聯鎖以及特殊的 OEM 考慮因素。

CX4000B 控制器使用簡單。在進行接線連接后,只需應用控制信號。每當信號為高電平(3-24 VDC)時,激光快門打開。當信號變?yōu)榈碗娖綍r,快門關閉。輸入為阻性,約為3千歐姆。您的信號源必須能夠提供所需的電流,通常為TTL電壓下的1毫安。



控制器框圖

安全聯鎖型號提供額外的電路來讀取激光快門內置的位置傳感器。輸出導線上提供 TTL 十字形輸出或機械微開關接點。這些輸出在快門循環中在開啟/關閉之間切換。這些信號可用于驅動計算機安全系統、放大門燈系統、LED 顯示和處理軟件。

電容器放電電路

以下是一個簡單的電容器放電電路示例。它非常簡單,但穩健且低成本。我們所有的安全聯鎖激光快門都可以使用這種電路驅動,以及我們的控制器型號。調制激光快門通常由于充電限制而無法使用此電路。
