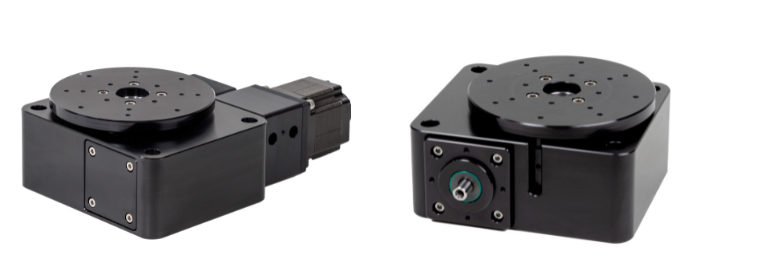

Newmark Systems旋轉載物臺RS-5系列轉盤IP65防水旋轉工作臺
用于工業自動化的高占空比IP65轉盤
RS-5旋轉工作臺設計用于各種行業和應用的平穩和精確的工作臺移動。
主要特點:
IP-65等級:RS-5旋轉臺適用于最苛刻的工業和惡劣環境應用。它能防塵防潮。
密封潤滑設計:齒輪系和其他內部部件浸在潤滑油中，在產品的使用壽命內密封。連續循環潤滑減少了蝸輪的磨損，使其適用于高負荷循環應用，同時消除了定期維護的要求。
齒輪系材料選擇:蝸桿軸由硬化鋼和精密磨削制成，確保耐用性和高精度。它配合鋁青銅合金蝸輪，具有出色的耐磨性和低摩擦特性。
電機選項:RS-5旋轉臺配有步進電機和無刷伺服電機。也有不帶電機的。
電機選項
23號無刷DC伺服電機
- NEMA 23無刷DC伺服電機
- 帶索引標記的4000轉/分光學旋轉編碼器
- 持續扭矩:0.81牛米(116盎司英寸)
- 與以下運動控制器兼容:NSC-G系列
技術參數
Resolution | Stepper Motor: 0.36 arc-sec (72:1 gear ratio), 0.72 arc-sec (36:1 gear ratio), assuming 250 microsteps |
Accuracy | 72 arc-sec |
Max. Speed | Stepper Motor: 50°/sec (72:1 gear ratio), 100°/sec (36:1 gear ratio) Servo Motor: 125°/sec (72:1 gear ratio), 250°/sec (36:1 gear ratio) |
Unidirectional Repeatability | 5 arc-sec |
Bi-directional Repeatability | 45 arc-sec |
Max. Output Torque | See data sheet for torque curve |
Max. Moment Load | 54.2 Nm (480 lb-in) |
Max Load Capacity | 90.7 kg (200 lbs) |
Travel Range | 360° Continuous |
Encoder | Optical rotary encoder mounted to rear of motor, 4000 CPR with Index |
Limit Switches | None |
Origin | Inductive home switch Index mark on encoder |
Gear Ratio | 72:1 or 36:1 |
Stage Weight | 5.2 kg (11.5 lbs) |
Material | Aluminum Alloy Construction |
Finish | Black Anodize |
IP Rating | IP 65, Rotary Stage Only (motor option are not IP65) |
Operating Temperature | 0°C to 50°C |
