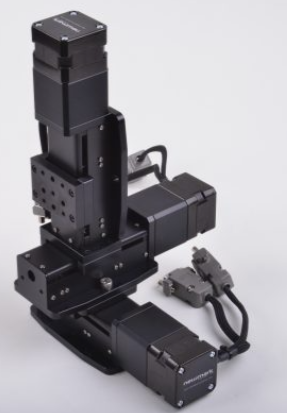

MSL系列線性滑臺專為研發測試、自動化及其他需要快速定位輕載物體的工業領域設計，可提供XY及XYZ多軸組合配置。
該系列滑臺行程范圍25mm至200mm可選，配備兩種導程規格（2mm和10mm）。標準配置搭載大扭矩17步進電機，用戶可選配MDrive智能步進電機，兩種電機均可升級旋轉編碼器。各軸標配行程末端限位開關。
傳動系統采用不銹鋼ACME絲杠搭配自潤滑塑料驅動螺母，實現無背隙運行。獨創的自適應磨損補償結構可確保滑臺在全生命周期內保持零背隙狀態。

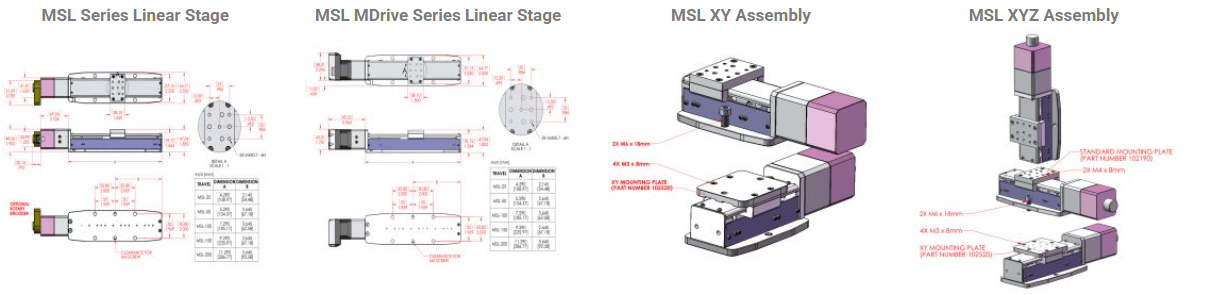

MSL滑臺采用整體式預緊線性導軌軸承，使工作臺在全行程范圍內均獲得穩定支撐。通過XY適配板（零件號：250093）可快速組建XY雙軸平臺。
所有MSL線性平臺均采用6061鋁合金精密加工而成，表面經黑色陽極氧化處理。
Specifications
Travel Range | 25 mm, 50 mm, 100 mm, 150 mm, 200 mm |
Resolution | 0.04 μm (2 mm pitch leadscrew @ 50000 steps/rev) 0.2 μm (10 mm pitch leadscrew @ 50000 steps/rev) |
Accuracy | 0.0006 mm/mm |
Max. Speed | 25 mm/sec (2 mm pitch leadscrew) 100 mm/sec (10 mm pitch leadscrew) |
Maximum Load | 4.5 kg (10 lb.) |
Stage Weight | MSL-25: 0.73 kg (1.6 lb.) | MSL-200: 1.13 kg (2.5 lb.) |
Material | Aluminum Alloy Construction |
Finish | Black Anodize |
