Newmark eTrack線性滑臺

經濟型eTrack線性滑臺專為研發測試、自動化及其他需要快速定位輕載物體的工業應用設計。

該系列提供50mm至300mm多種行程選擇，配備2mm和12mm兩種導程規格。標準配置包含大扭矩17步進電機及行程限位開關，所有限位開關和電機電纜均通過靠近電機端的9針接口連接器進行集成式布線。

傳動系統采用不銹鋼ACME絲桿與自潤滑塑料驅動螺母組合，實現無背隙運行。獨特的自動磨損補償機構可確?；_(tái)在整個使用周期內保持零背隙精度。

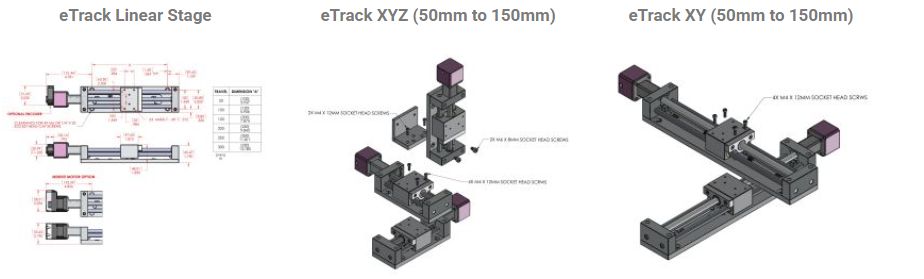

eTrack可組合構成XY雙軸平臺（注：XY及XYZ配置的最大行程不超過150mm）。

全系列產品均采用6061鋁合金精密加工，表面經過黑色陽極氧化處理。

Specifications
Travel Range
50 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm
Resolution
0.04 μm (2 mm pitch leadscrew)?0.24 μm (12 mm pitch leadscrew)
Accuracy
0.0006 mm/mm of travel
Repeatability
30 μm
Encoder
Optical rotary encoder mounted to rear of motor, 4000 CPR with Index (Optional)
Max. Speed
20 mm/sec (2 mm pitch leadscrew)?150 mm/sec (12 mm pitch leadscrew)
Maximum Load
4.5 kg (10 lb.)
Stage Weight
ET-50: 1.1 kg (2.5 lb.) | ET-300: 1.6 kg (3.5 lb.)?
Material
Aluminum Alloy Construction
Finish
Black Anodize
