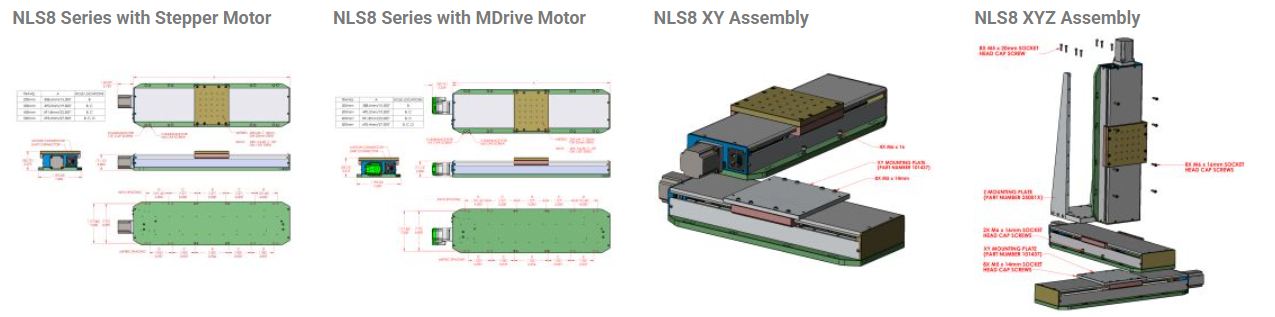

重型精密線性滑臺NLS8系列專為半導體加工、光纖制造及生物技術自動化等需要高精度定位的科研與工業領域設計。
本系列產品通過有限元分析(FEA)優化設計，精選優質材料與組件，確保卓越的穩定性和性能表現。為提升可靠性與耐用性，NLS8采用以下創新設計：
- 導軌和絲杠配備高強度機械防護罩
- 編碼器直接內置于絲杠，避免傳統電機后置安裝方式易受沖擊和污染的影響
主要技術特征：
- 結構材質：全系列采用6061鋁合金精密加工，實現輕量化與高剛性的完美平衡
- 傳動系統：
- 不銹鋼ACME精密絲杠配合自潤滑塑料驅動螺母
- 自動磨損補償機構確保全生命周期零背隙運行
- 導向系統：高負載線性導軌軸承提供平穩運動特性，兼具高剛性和大負載能力
- 負載特性：工作臺全行程支撐設計，實現優異的懸臂負載性能
- 電氣配置：
- 電機電源與限位/編碼器信號采用獨立接口，便于系統集成
- 標配高扭矩23步進電機及集成式限位開關
Travel Range | 200 mm, 300?mm, 400?mm, 500 mm |
Resolution | 0.08 μm (Stepper Motor)?1 μm (Servo Motor) |
Accuracy | Leadscrew: 0.0006 mm/mm of travel) Linear Encoder: ±3 μm / 100 mm of travel |
Uni-directional Repeatability | 1 μm |
Bi-directional Repeatability | 15 μm |
Encoder | Option 1: Optical rotary encoder mounted to rear of motor, 4000 CPR with Index Option 1: Optical linear encoder with Index, 0.1 μm resolution |
Max. Speed | 25 mm/sec (Stepper Motor)?50 mm/sec (Servo Motor) |
Maximum Load | 113 kg (250 lb.) |
Limit Switch Type | Optical switch, normally closed |
Stage Weight | NLS8-200: 10 kg (22 lb.) NLS8-300: 10.9 kg (24 lb.) NLS8-400: 12.2 kg (27 lb.) NLS8-500: 15 kg (33 lb.) |
Material | Aluminum Alloy Construction |
Finish | Black Anodize |
Operating Temperature | 0°C to 50°C |
