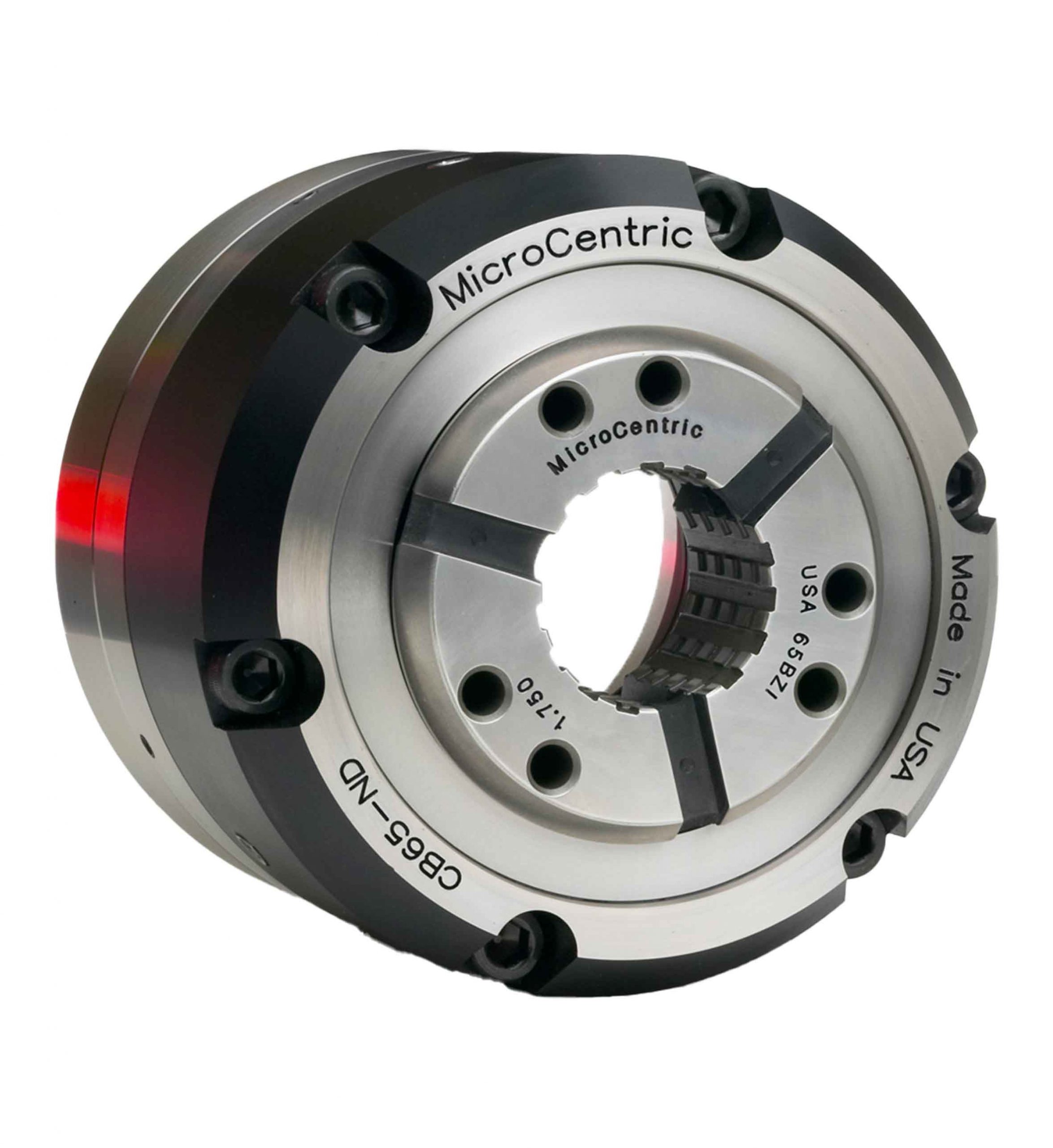

美國MicroCentirc，快速更換夾頭，CB-ND 筒夾卡盤 – 固定長度設計

ND 系列型號用于 120 mm 及更大的夾頭尺寸。夾頭直接連接到卡盤本體，并在卡盤啟動時當錐形座向前移動時保持固定。由于夾頭在夾緊過程中保持固定在 Z 軸上，因此不會對棒料或工件產生回拉效應。

CB-ND 特點

  • 死長設計
  • 徑向調節螺釘，用于將卡盤組件校正在 0.0002 英寸（0.005 毫米）以內
  • 終身潤滑設計需要最少的維護
  • 所有部件都經過硬化和精密研磨，以實現最高的精度和較長的使用壽命
  • 止動板和止動殼體可以安裝在卡盤體內，用于需要限位器或零件頂出器的卡盤應用

型

筒夾模型

最大夾緊直徑

最小夾緊直徑

主軸鼻端

準確性

夾緊范圍

線性卡盤行程

最大夾緊力

最大速度

最大拉管螺紋

重量

CB42-ND/140SK42BZI1.625 英寸42 毫米0.156 英寸4 毫米140 毫米.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米17,985 磅80 千米6,000 轉/分M60x2 系列24.7 磅11.2 千克
CB42-ND/A5 系列SK42BZI1.625 英寸42 毫米0.156 英寸4 毫米A2-5.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米17,985 磅80 千米6,000 轉/分M60x2 系列25.8 磅11.7 千克
CB42-ND/A6 系列SK42BZI1.625 英寸42 毫米0.156 英寸4 毫米A2-6 系列.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米17,985 磅80 千米6,000 轉/分M75x2*25.8 磅11.7 千克
CB65-ND/A5 系列SK65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-5.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米6,000 轉/分M60x2 系列33.7 磅15.3 千克
CB65-ND/A6 系列SK65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-6 系列.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米6,000 轉/分M60x2 系列35.5 磅16.1 千克
CB65-ND/A8 系列SK65BZI2.625 英寸66 毫米0.187 英寸5 毫米A2-8 系列.0008 英寸.020 毫米+/- .020 英寸+/- 0.5 毫米.160 英寸4 毫米23,605 磅105 千米6,000 轉/分M80x2 系列42 磅19 千克
CB120-ND/A11 系列SK120BZI4.725 英寸120 毫米1.000 英寸25 毫米A2-11 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米.315 英寸8 毫米35,969 磅160 千米4,000 轉/分經緯 M150x2125.55 磅56.94 千克
CB140-ND/A11 系列SK140BZI5.591 英寸142 毫米1.000 英寸25 毫米A2-11 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米.315 英寸8 毫米38,218 磅170 千米3,500 轉/分經緯 M150x2157.53 磅71.44 千克
CB120-ND/A6SK120BZI4.725 英寸120 毫米1.000 英寸25 毫米A2-6 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米35,969 磅160 千米4,000 轉/分M90x2 系列136.93 磅62.1 千克
CB120-ND/A8 系列SK120BZI4.725 英寸120 毫米1.000 英寸25 毫米A2-8 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米35,969 磅160 千米4,000 轉/分M115x2 系列128.39 磅58.23 千克
CB140-ND/A8 系列SK140BZI5.591 英寸142 毫米1.000 英寸25 毫米A2-8 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米38,218 磅170 千米3,500 轉/分M115x2 系列159.43 磅72.3 千克
CB140-ND/A15 系列SK140BZI5.591 英寸142 毫米1.000 英寸25 毫米A2-15 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米38,218 磅170 千米3,500 轉/分經緯 M150x2190.45 磅86.37 千克
CB120-ND/A15SK120BZI4.725 英寸120 毫米1.000 英寸25 毫米A2-15 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米35,969 磅160 千米4,000 轉/分經緯 M150x2171.68 磅77.86 千克
CB160-ND/A8 系列SK160BZI6.300 英寸160 毫米1.000 英寸25 毫米A2-8 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米38,218 磅170 千米3,000 轉/分M115x2 系列197.97 磅89.78 千克
CB160-ND/A11 系列SK160BZI6.300 英寸160 毫米1.000 英寸25 毫米A2-11 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米38,218 磅170 千米3,000 轉/分經緯 M150x2197.65 磅89.64 千克
CB160-ND/A15SK160BZI6.300 英寸160 毫米1.000 英寸25 毫米A2-15 系列0.002 英寸0.050 毫米+/- .040 英寸+/- 1 毫米0.315 英寸8 毫米38,218 磅170 千米3,000 轉/分經緯 M150x2211.27 磅95.81 千克
