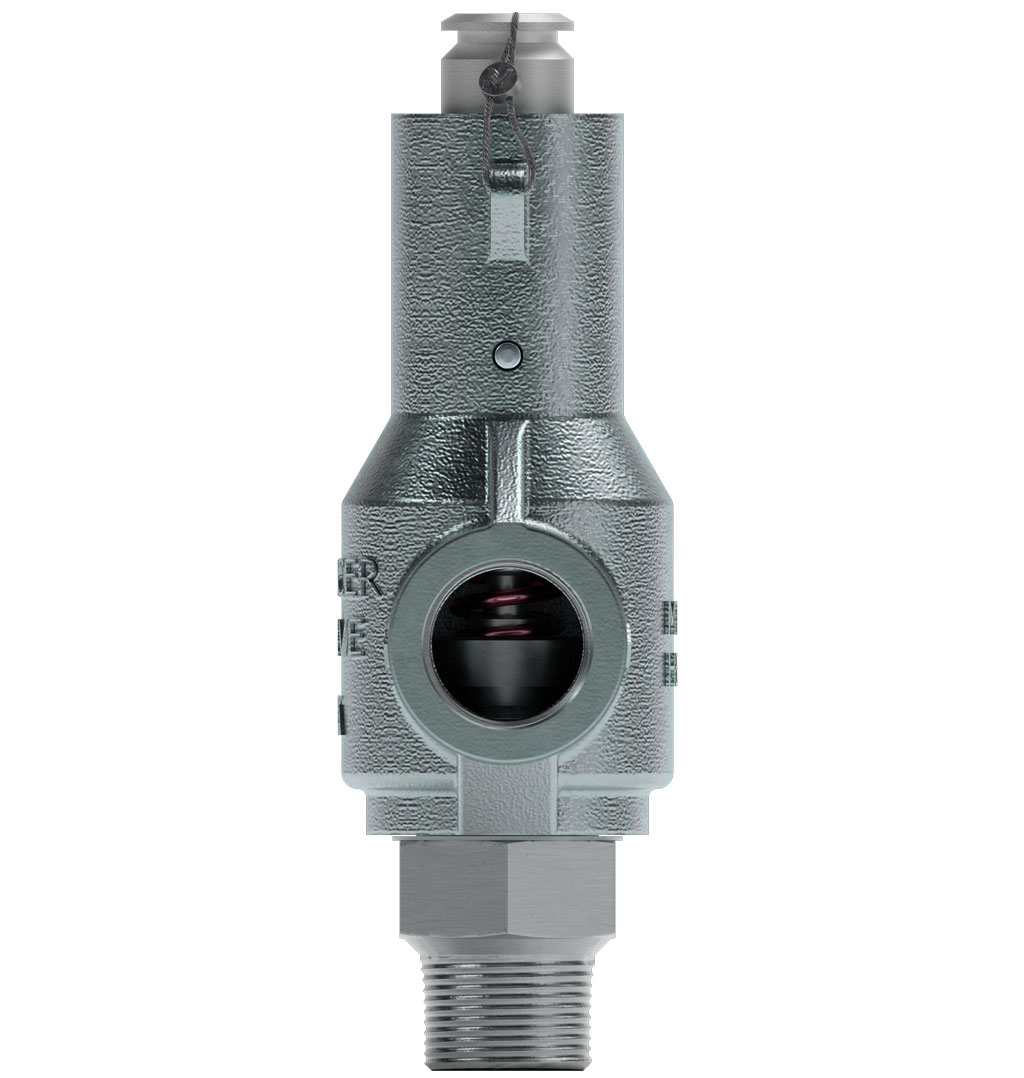

8500系列
我們的8500系列在軟密封和高流量設計方面處于行業領先地位。作為壓力泄放裝置領域的佼佼者，它因安全可靠、維護成本低且經濟高效而享有盛譽。我們的軟密封和全導向盤設計比競爭產品更耐用，能夠在各種環境下保持一致的設定壓力和經過實地驗證的嚴密密封。更緊密的密封減少了泄漏，降低了產品損耗，從而提高了生產效率和安全性。8500系列閥門是根據ASME鍋爐及壓力容器規范第XIII節的要求制造的，適用于空氣/氣體應用的UV標記。8500系列設計用于15 psi至1650 psi的應用場合。該閥門的非上升閥桿和較小的框架使其非常適合于狹小空間，以及任何需要安全可靠閥門的地方。
8500 “E” 孔
特征：
- 采用“Auto Seat Technology”?設計
- 低額定值和全導向彈簧允許從爆裂聲到爆裂聲的設定壓力更加一致。
- 一致的設定壓力允許可重復使用，而無需過度維修或重置。
- 打開、關閉、帶座和密封™
- 全導向盤，用于正確對準、打開和關閉以及重新定位閥門。
- 機械止動器可防止零件磨損并控制氣門升程。
- Pop Action relief 允許閥門在設定壓力下達到全升程。這有助于 DOT 監管的應用程序。
- 非上升閥桿允許將閥門安裝在狹小空間內。
- 提供酸味服務裝飾。
- 加拿大注冊號 （CRN）
| Valve Size | ?” (USC) | ?” (SI) |
|---|---|---|
| Available Inlet Sizes | ?”, 1″ | DN 20, DN 25 |
| Available Outlet Size | 1″ | DN 25 |
| Inlet and Outlet Connection Types | Male NPT x Female NPT or Female NPT x Female NPT | Male NPT x Female NPT or Female NPT x Female NPT |
| Orifice Diameter | 0.520 in | 13.2 mm |
| Actual Orifice Area | 0.212 in2 | 136.8 mm2 |
| API Orifice Area | 0.196 in2 | 126.5 mm2 |
| Equivalent Orifice Letter | E | E |
| Pressure Range | 15 – 1650 psig | 104 – 11376 kPa |
| Standard Temperature Range | -20°F to 400°F | -29°C to 104°C |
| ASME Gas “Slope” | 3.37 | 3.37 |
| Equivalent Flow Coefficient Kd?(Gas) | 0.867 | 0.867 |
