技術規格：
重量（磅）： 6.00
法蘭螺紋類型： UNF（美制細牙螺紋）
材質： 300 系列不銹鋼（300SS）
通口尺寸： 1-1/2 英寸（1.50 英寸 / 38.1 毫米）
參考編號： GV-1500M-P
真空范圍： 1 × 10?13 Torr
真空等級： 超高真空（UHV）系列
廣泛應用領域：
超高真空（UHV）系統
航空航天
工業制造
生命科學 / 生物醫學
科學研究

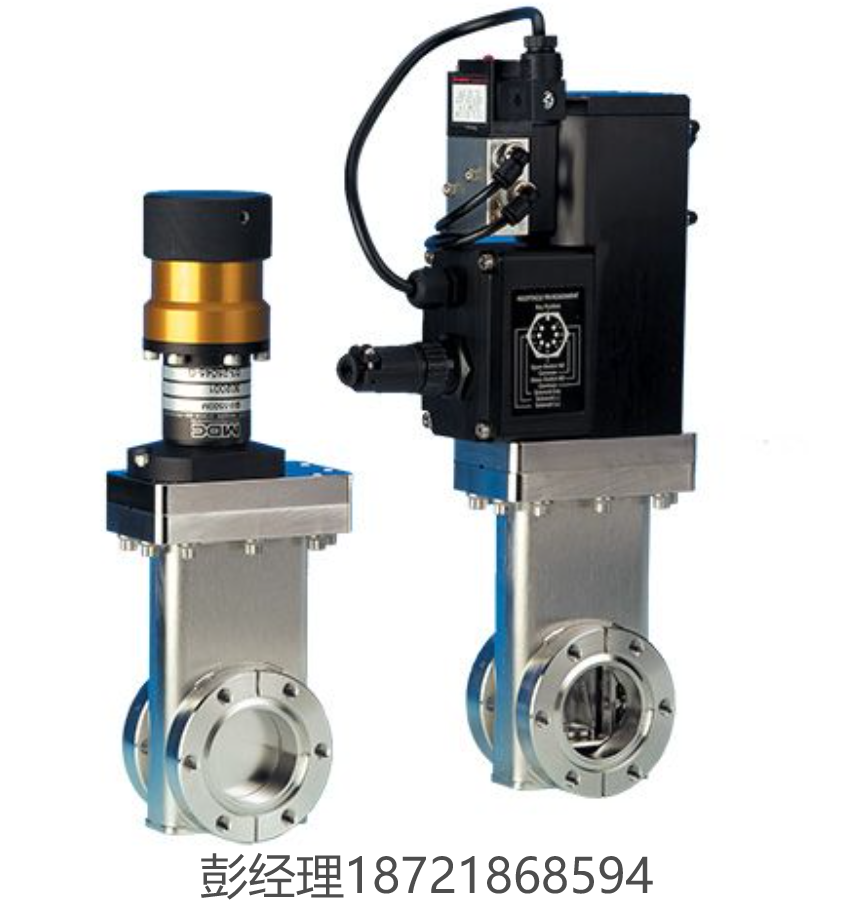

真空閘閥簡介
真空閘閥是一種通過開啟、關閉或阻塞孔口或通道來調節氣體、液體或其他介質流動的裝置。閘閥組件由以下三個關鍵部分構成：
執行器（Actuator）
閘板/滑塊（Carriage/Gate）
閥體（Valve Body）
執行器 提供驅動力以定位或移動閥門的閘板，通常通過一個矩形閥蓋法蘭（bonnet flange）連接至閥體。
閘板 負責打開或關閉閥體的通道口。
閥體 是一個真空密封腔體，可通過螺紋、法蘭或焊接方式安裝到更大的真空容器或系統中。
MDC 不銹鋼真空閘閥的特點
MDC 真空閘閥采用專利的 C-Loc? 和 Uni-Loc™ 閘閥鎖定機構，具備以下優點：
鎖定機構與閥體之間無接觸，可顯著減少振動，確保閥門運行順暢。
相比同類產品，MDC 閘閥移動部件數量減少約一半，降低了磨損和顆粒產生，從而提高了性能和可靠性。
低逸出氣體特性源于：
采用 300 系列不銹鋼熔焊閥體
使用 AM-350 不銹鋼焊接波紋管
小截面 O 形圈設計
消除了內部盲腔結構
可選規格和接口標準
MDC 圓形閘閥提供多種尺寸，通口直徑范圍為 0.625 英寸至 12 英寸。標準法蘭接口包括：
Del-Seal™ CF 金屬密封法蘭：適用于超高真空（UHV）場合
ISO Kwik-Flange™ 和 ISO Large-Flange™ 彈性體密封法蘭：適用于需要頻繁裝配/拆卸的高真空應用
ANSI / ASA 彈性體密封法蘭：用于遵循 ANSI 標準的高真空系統
驅動方式
提供 手動 或 電動/氣動（電氣-氣動） 執行器選項。
