美國McAllister ,機械手單軸,ZA12 系列,頂部法蘭：23/4“ （CF38）,頂部法蘭傾斜,可以用作獨立的 Z 軸轉換器

ZA12 系列

尺寸（英寸）

• 頂部法蘭：23/4“ （CF38）
• 底部法蘭：2.75 英寸 （CF38）
• 凈內徑：11/2 英寸 （38）

• 數字讀數：
  • 是 – 0“-12” Z 軸行程
  • 是 – 12“-24” Z 軸行程
  • 是 – 24“-36” Z 軸行程

舷外機支持指南：聯系工廠

編碼器選項：Contact Factory? ?

• 駕駛：
  • 手動 （Standard）
  • 4 線步進電機，帶飛線
  • 集成運動控制步進電機
  • 帶控制器的集成運動控制步進器（第一軸）
  • 直流電動機
  • 帶掛件和控制器的直流電機
  • 僅限電機支架和限位開關（無電機）
• 上法蘭：23/4“ （CF38） 標準：
  • 英寸 （1/4-28）
  • 公制 （M6）
• 底座法蘭尺寸：
  • 標準 2.75 英寸 （CF38）
  • 41/2 英寸 （CF63）
  • 6 英寸 （CF100）

  標準間隙孔

產品描述

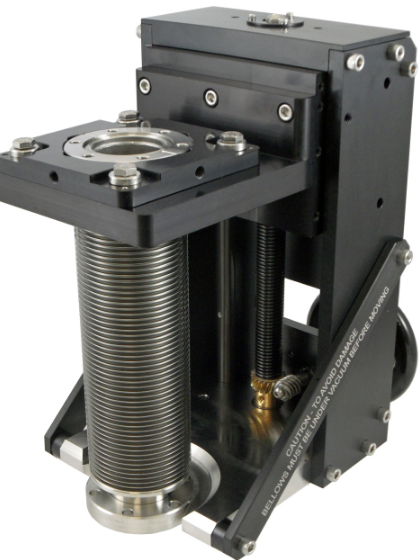

ZA12、ZA45 和 ZA60 系列既可以用作獨立的 Z 軸轉換器，也可以與 XY 平臺（如 MC1500 或 MC2000）結合使用，以生產既堅固又經濟高效的長行程 XYZ 機械手。ZA12 系列轉換器在執行簡單的維護時將提供多年的無故障服務。

ZA12 系列轉換器采用精密導桿，可在整個行程長度上得到完全支撐。它還包括“頂部法蘭傾斜”。其他品牌沒有這兩個功能。通常，安裝在腔室法蘭上的探頭或其他設備無法精確到達腔室內的指定點。這可能是由于設備末端的質量彎曲和/或腔室端口對準的不準確。頂部法蘭傾斜功能允許在頂部（移動）法蘭處進行高達 ±2° 的傾斜調整。這提供了更高的穩定性和剛度，尤其是在長行程車型上。ZA 系列轉換器的行程可達 112 英寸（2.8 米），可水平和垂直安裝。

下部（或“固定”）法蘭可以安裝用于長樣品探針的真空支撐導軌。這大大減少了細長的 LN₂?杜瓦瓶、樣品架和導引桿等物體的下垂和振動。支撐軸承帶有通風口，并允許為熱電偶和電源線留出間隙。

所有真空暴露材料均采用不銹鋼材質，可承受超高真空。框架機構是航空級鋁制，帶有滾珠軸承和不銹鋼緊固件。

選項包括步進電機和直流電機。兩種電機選項都包括限位開關。直流電機選件包括一個手持式正向/反向開關和一個變速控制器。ZA 系列轉換機的設計允許在現場輕松添加電機，從而避免耗時、昂貴的工廠退貨。
