美國McAllister ,多軸機械手,MA系列,MB1500系列,精密 XYZ 機械手是當今市場上性價比最高的產品,標準小千分尺（0.0005 英寸（12.5 μ）分辨率）

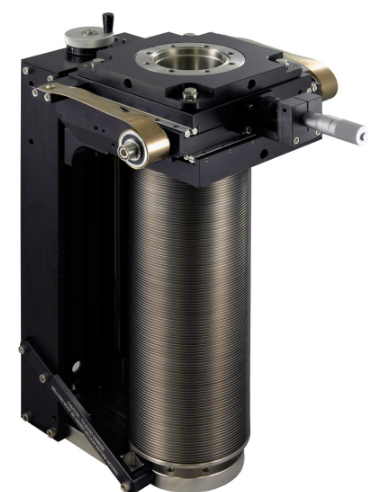

MB15型

MB1500?系列精密 XYZ 機械手是當今市場上性價比最高的產品。在功能、質量、可能的配置和成本方面，MB1500 機械手樹立了標準。

• • XY 旅行：
    • ± 0.5 英寸（± 12.5 毫米）
    • ± 1.0 英寸（± 25 毫米）
  • 數字讀數：
    • 是 0“ – 12” Z 行程
    • 是 12“ – 24” Z 軸行程
    • 是 24“ – 36” Z 行程
    • 不

選項

• 標準小千分尺（0.0005 英寸（12.5 μ）分辨率）
• 螺紋頂部法蘭 4.5“ （CF63）：
  • 選擇英寸 （5/16-24）
  • 選擇 Metric （M8）
• 非攻絲頂部法蘭 4.5“ （CF63）
• 底座法蘭尺寸：
  • 4.5 英寸 CF （CF63） 標準
  • 6 英寸 CF （CF100）
  • 8 英寸碳纖維 （CF150）
  • 10 英寸 CF （CF200）
• 基座法蘭孔選項：
  • 間隙孔（標準）
  • 英寸攻絲
  • Metric Tapped
• 電機選項：
  • Z 軸直流電機和限位開關
  • 步進電機和限位開關，每個軸
• 水平安裝套件

產品描述

• 頂部法蘭傾斜 – 帶 ±2° 調整。
• X 軸千分尺可以安裝在機械手的左側或右側。
• 波紋管透明內徑 2.87 英寸（73 毫米）。
• 緊湊、堅固的設計與全 Z 軸框架提供額外的剛度，允許超過 36 英寸（900 毫米）的行程。
• 可調節的交叉滾子軸承，提供額外的剛度。
• XY 行程± 0.5 英寸（12.5 毫米）或± 1.0 英寸（25 毫米）圓形圖案。
• Z 軸行程 4“ – 36” （100 – 900 mm）。
• 標準分辨率> 0.0005 英寸（12.5 μ）。
• 可選大尺寸千分尺，分辨率可達 > 0.0001 英寸（2.5 μ）。
• 在 15 分鐘內將現場轉換為步進電機。
• 頂部法蘭可以是螺紋或非螺紋，以適合您的設備。
• 底座法蘭 4.5 英寸 （CF63） 組合件為標準配置，可選 6 英寸、8 英寸或 10 英寸底座法蘭。有關更多信息，請參閱隨附的用戶手冊。
• 提供圖紙和 CAD 模型。

MB1500 尺寸

XY 行程 ± 0.5 英寸（± 12.5 毫米）圓形圖案

• 頂部（移動）法蘭 4.5 英寸 （CF63） 螺紋 5/16-24 或 M8（您的選擇）。
• 底座法蘭 4.5 英寸 （CF63） 間隙孔，標準。
• 小千分尺（標準）– 0.0005 英寸（12.5 μ）分辨率。
• 大微米（可選）– 0.0001 英寸（2.5 μ）分辨率。

MB1500-1/2 尺寸
