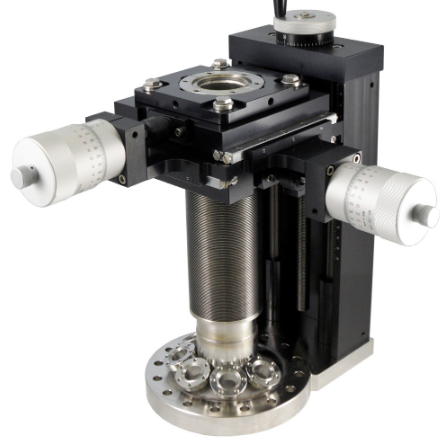

美國McAllister ,多軸機械手,MA系列,MA20系列,帶 2.75 英寸 （DN40CF） 法蘭

MA20 系列

帶 2.75 英寸 （DN40CF） 法蘭

尺寸以英寸 （mm） 為單位

間隙 ID：1.5 英寸 （38）

高度：4.5 英寸 （114）

• XY 行程：± 0.5 英寸（12.5 毫米）
• 驅動器：
  • 手動
  • 機動
• Z 行程：
  • 2 英寸（50 毫米）
  • 4 英寸（100 毫米）
  • 6 英寸（150 毫米）
  • 8 英寸（200 毫米）
  • 10 英寸（250 毫米）
  • 12 英寸（300 毫米）
• 數字讀數：
  • 是的
  • 不

• 額外選項

• 水平安裝套件選項：

• 大尺寸千分尺（一對）：
  • 1 英寸（25 毫米）行程，0.0001 英寸（2.5 μ）分辨率
• 基座法蘭：
  • 2.75 英寸 CF（CF40）
  • 4.50 英寸碳纖維 （CF63）
  • 6“ CF （CF100） 標準
  • 8 英寸碳纖維 （CF150）
  • 6“ 和 8” 提供 5 個迷你法蘭
• 電機選項：
  • Z 軸直流電機和限位開關
  • 步進電機和限位開關，每個軸

產品描述

標準功能：

• 頂部法蘭傾斜 – 帶 ±2° 調整。
• 緊湊的設計 – 見圖
• 可調節的交叉滾子軸承，提供額外的剛度。
• 波紋管內徑 2.0 英寸（50 毫米）允許完全（方形模式）平移。
• 緊湊、堅固的設計與全 Z 軸框架為高達 12 英寸（300 毫米）的行程提供額外的剛度。
• 可提供大尺寸千分尺。
• XY 行程± 0.5 英寸（12.5 毫米）的方形圖案。
• 使用大千分尺時，分辨率可達 > 0.0001 英寸（2.5 μ）。
• 使用大千分尺時，重復精度可達 0.00005 英寸（1.25 μ >。
• 使用小千分尺時，分辨率可達 > 0.001 英寸（10 μ）。
• 使用小千分尺的重復精度可達 >0.0005 英寸（5 μ）。
• Z 軸行程 2“ – 12” （50 – 300 mm）。
• 標準 Z 分辨率> 0.001 英寸（25 μ）。
• 標準 Z 重復精度> 0.0005 英寸（12.5 μ）。
• 2 英寸 Z 行程的可選分辨率> 0.0001 英寸（2.5 μ）。
• 重復性> 0.00005 英寸（1.25 μ）。
• 在 15 分鐘內將現場轉換為步進電機。所有型號均已為限位開關預螺紋。
• 頂部法蘭可以是螺紋或非螺紋，以適合您的設備。
• 底座法蘭 6 英寸（100 毫米）conflat 是標準配置。可選配 5 個迷你組合。
• 可選底座法蘭 23/4 英寸 （CF38）、41/2 英寸 （CF63） 和 8 英寸 （CF150） 組合。
• 有關更多信息，請參閱用戶手冊。

規格
