產品描述

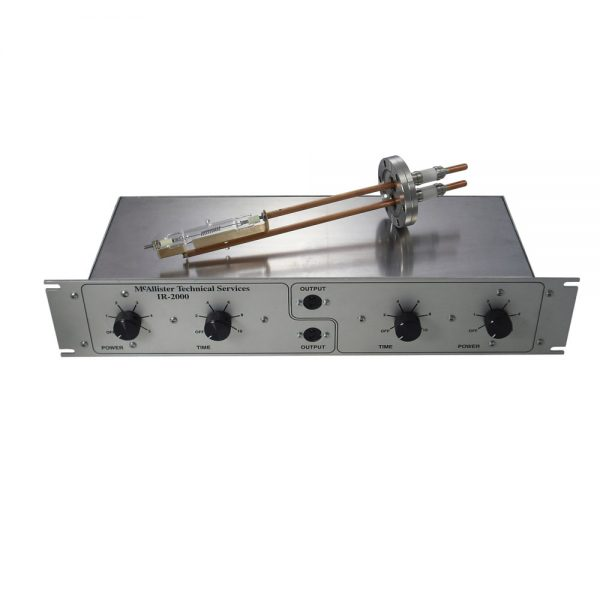

IR-2000 內部加熱器說明

這種真空系統烘烤裝置的開發是為了取代或消除高真空系統烘烤中使用的笨重的烤箱和加熱帶。加熱器是在真空系統內部運行的小型大功率石英燈。這些加熱器利用燈發出的 100% 輻射熱，因此能夠在比烤箱或膠帶更短的時間內達到烘烤溫度。內部熱源減少了達到極限壓力所需的烘烤時間。加熱器元件牢固地安裝在標準 conflat 法蘭上。應注意不要觸摸、損壞或覆蓋燈，因為高加熱效率可能會降低。

IR-2000 系統內部加熱器采用 2 個單獨安裝的石英燈，設計用于真空室內，為系統除氣。警告： 長時間運行時，真空室內部會產生足夠的熱量，如果觸摸真空室或饋通銷，可能會導致痛苦的灼傷。必須小心，防止任何人接觸可能導致灼傷和/或不適的熱表面。

設置說明：

• IR-2000 INTERNAL HEATER 出廠時可立即使用。但是，燈本身被拆卸并單獨包裝，以防止在運輸過程中損壞。
• 小心地打開石英球的包裝。將燈泡安裝到支架中時，請勿觸摸燈泡的玻璃部分，因為玻璃部分上的指紋可能會導致燈泡過早失效或發熱減少，更不用說不必要的脫氣了。
• 小心地抬起上部燈泡支架以插入燈泡，并防止損壞石英燈泡的陶瓷端。
• 將燈泡和支架安裝在系統上的 2-3/4“ OD x 1-1/2” ID 法蘭中。小心它不要干擾真空系統內部的任何設備。燈泡在制造時密封的地方有一個突起。確保此突起未指向鈑金反射器。
• 將控制單元安裝在機架面板中或放置在暢通無阻的地方。
• 將兩根電源線放在加熱器裝置的饋通件上。
• IR-2000 在兩個燈泡都使用時需要 12 安培。
• IR-2000 INTERNAL HEATER 裝置現在可以運行了。
• 在真空泵系統運行的情況下，將 “Time” 旋鈕旋轉到所需的加熱時間。必須確定每個系統的確切時間，并取決于系統運行所需的脫氣量。計時器可設置為 1-12 小時，具體取決于系統烘烤要求。對于少于 2 小時的時間段，將計時器轉到 2 點以上，然后返回到所需的時間。
• 首先，將電源旋鈕旋轉到超過所需強度，然后調節加熱功率。全功率將減少真空除氣所需的時間。隨著系統升溫和脫氣，系統的極限壓力將增加。
• 計時器關閉后，隨著系統冷卻，繼續泵送一段時間。冷卻后，真空系統就可以使用了。
• 可能需要額外的加熱循環才能使真空系統完全脫氣并達到所需的極限壓力，尤其是在第一次使用系統時。石英燈的額定使用壽命為 180 小時。McAllister 技術服務無法保證燈泡的使用壽命，因為粗暴的作或惡劣的系統運行條件可能會縮短燈泡的使用壽命。

模型細分

規格：

• 電源：115 VAC，60 Hz，1200 W（雙燈泡）
• 尺寸：加熱器單元安裝空間 – 1-1/2 英寸直徑 x 4-1/2 英寸長
• 可提供定制尺寸 – 請咨詢工廠
• 機架安裝控制裝置：3-1/2 英寸高 x 19 英寸寬
• 材料：304 不銹鋼法蘭、OFHC 銅棒、石英燈玻璃（封閉）
• 安裝法蘭：Conflat 2-3/4“ OD

全功率?^10-8?Torr 真空中的溫度：

• 距離加熱器裝置 3 分鐘 – 263oC @ 6 英寸 – 222oC @ 12 英寸
• 距離加熱器裝置 6 分鐘 – 273oC @ 6 英寸 – 236oC @ 12 英寸
• 距離加熱器裝置 9 分鐘 – 283oC @ 6 英寸 – 242oC @ 12 英寸
