德國 Magnicon GmbH Single-Stage Current Sensors 單級電流傳感器

單級電流傳感器

這些堅固的低噪聲單級電流傳感器，輸入電感范圍從24 nH到1.8 μH，磁通噪聲為1.2 μPhi0/sqrt(Hz)。

大約100 h的能量分辨率使得這些設備幾乎適用于所有系統。

完整的梯度設計使得寄生區域僅約為1 μm2。

反饋線圈與輸入線圈之間的耦合得到了最小化，因此，反饋靈敏度在輸入線圈開路和短路情況下的變化小于1%。

這些傳感器可以在靜態磁場下冷卻至最高60 μT，而不會降低噪聲性能。

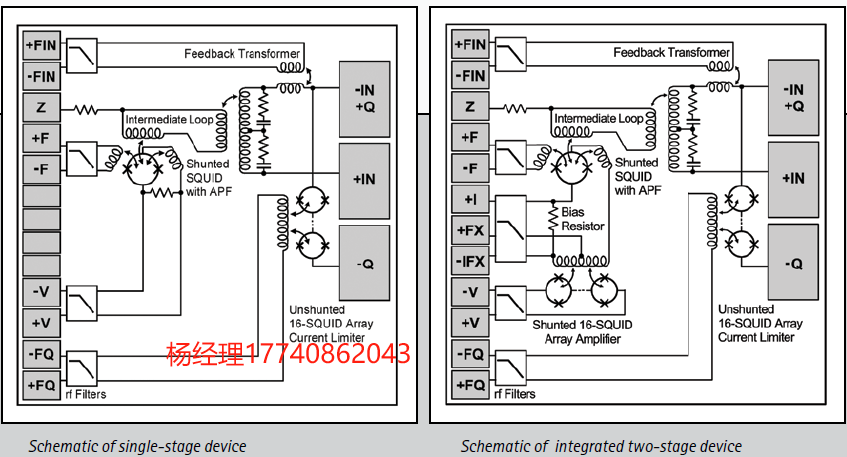

額外的正反饋（APF）、偏置電流反饋（BCF）、集成射頻濾波器、跨輸入線圈的R-C旁路電阻，以及可選的電流限制器（Q-消耗器）串聯在輸入線圈中，使得這些傳感器在性能和操作上獨具優勢。

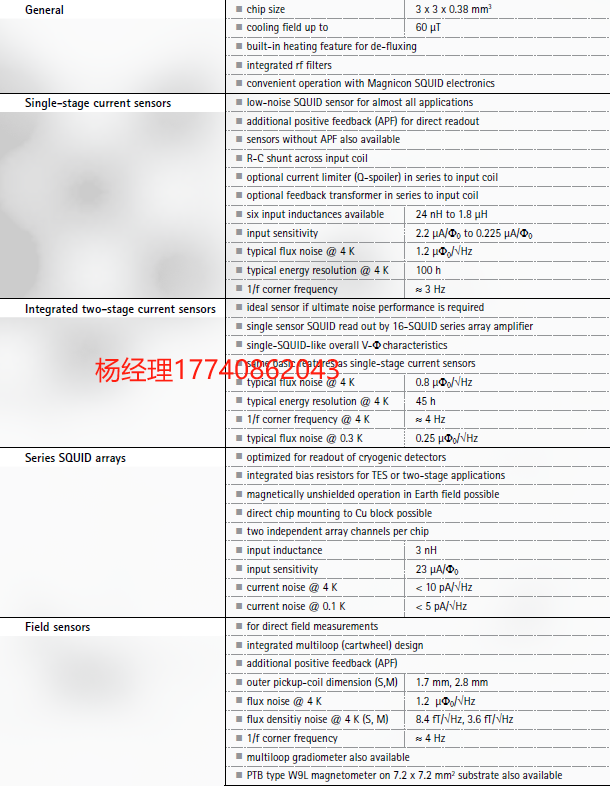

高性能低噪聲直流SQUID傳感器
■ 集成的兩級電流傳感器、單級電流傳感器、串聯SQUID陣列和磁力計
■ 輸入電感范圍從1 nH到1.8 μH
■ 結構堅固，易于使用
■ 低噪聲，高動態性能
■ 提供適用于超低溫（< 4 K）的優化版本
■ 內置加熱功能
■ 可提供裸芯片或高端封裝
■ 與柏林PTB合作開發的SQUID產品
