LOR-200是一個完全可移植的獨立OTDR系列。該儀器集成在具有觸摸屏界面的基于Windows的PC平臺中。
LOR-200基于Luciol的新型掃描光子計數技術（美國專利#7593098）。它實現了卓越的動態范圍，并允許高分辨率光纖表征，總距離范圍可達160公里。
優勢
- 輕量級單機OTDR

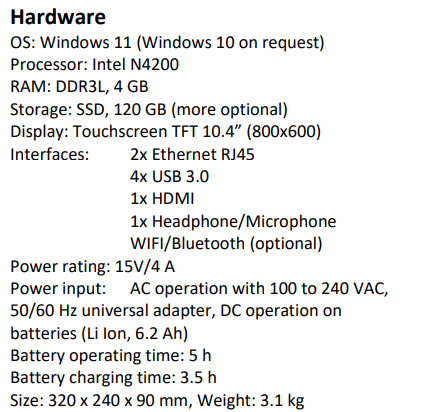

- 基于Windows的觸摸屏用戶界面
- 2納秒到1000納秒的光脈沖寬度
- 損耗和反射率測量的高動態范圍
- 距離范圍高達160公里
- 提供單模和多模版本
- 波長選擇范圍廣（400-1650 nm）
- PON/FTTx應用優化模型

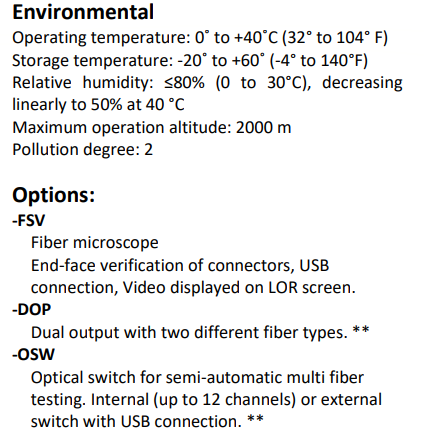

- 額外選項：VFL，光學開關，光纖顯微鏡，桌面格式
- 通過以太網連接可遠程控制
LOR-200針對電信波長進行了優化，通常從1000 nm到1650 nm。它具有業界領先的分辨率和死區。光脈沖寬度在2 ns到1μs之間變化。有多種波長可供選擇，單個模塊最多可集成4個不同的發射器。光纖選項包括單模和多模兩種。
此外，還提供了一個專為FTTx應用程序設計的模型。該版本允許對無源光網絡（PON）進行服務中測試，并且可以很容易地看穿分光器。包括拉曼反向散射濾波器在內的所有必要的濾波器元件都包含在該OTDR中。
得益于LOR-200的高分辨率，可用于FTTx/PON應用程序，實現精確的故障定位和ONT檢測。
應用
在傳統OTDR性能不足的情況下，LOR-200可提供所需的高分辨率、短死區和高動態范圍：
- FTTx/PON
- 電信
- 組件
- 光纖組件
- IL/ORL測試
- 纖維制造
光學參數：
標準波長選項*（+20 nm）
1310nm、1480nm、1490nm、1550nm、1625nm、1650nm
標準纖維類型
單模（9/125 um）
Mtimode（50或62.5/125 um）
光學連接器：
通用型，APC或PC型，帶FC、SC或ST適配器
光脈沖寬度
2,5,10,31003001000ns
測量范圍
0.5,1.2,2.5,5,10,20,40,860km
距離單位
公里、米、英尺、英里時間（ns）
采樣分辨率
2.5厘米（250 ps）的任意倍數
動態范圍
瑞利后向散射
>30 db（脈沖寬度1000 ns，S/N=1）
>15db（脈沖寬度=2ns，S/N=1）
死區（2 ns脈沖寬度）
事件死區：20厘米
衰減死區：50cm
距離精度：
+（15毫米+5×10[纖維長度]）
反射精度：+1.5 db
損耗精度：±0.1dB±0.02dB/dB
