諧振式光學相位調制器

專為單頻應用設計的高效調制解決方案

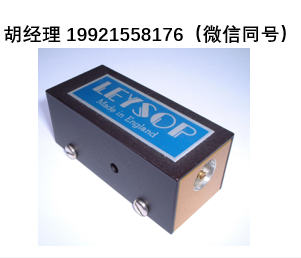

諧振式相位調制器 PM4-100 系列

(可選 4MHz 至 100MHz 版本)

核心技術原理

通過將電光晶體集成于調諧電路,實現:

  • 低驅動電壓下完成?π 弧度相位調制
  • 電壓增強效應
    • 50-100MHz 版本:晶體端電壓可達輸入驅動電壓的?10 倍
    • 低頻版本(4-50MHz):增強效果可達?~20 倍

性能優勢

參數指標
驅動功率<1-2W(產生一階邊帶最大調制)
相位偏移~1.8 弧度(對應一階邊帶峰值)
輸入阻抗50Ω(兼容多數射頻放大器)
調制深度支持全π相位調制

應用說明

  • 需外接驅動:本產品不含驅動源,但可適配任何?50Ω 輸出阻抗放大器
  • 典型驅動方案
    • 50-100MHz 頻段推薦?1-5W 射頻功放
    • 低頻版本可使用?<1W 信號源+阻抗匹配網絡

適用場景

🔹?激光外差干涉儀
🔹?相干光通信系統
🔹?量子光學實驗(如糾纏光子生成)
🔹?光譜展頻技術

注:晶體材料默認采用低損耗鈮酸鋰,支持定制抗反射鍍膜(如 1064nm/1550nm 專用款)。高頻版本需注意散熱設計,長期滿功率工作建議搭配散熱基座。

典型性能參數(中文翻譯)

光學波長范圍:600 – 1300 nm(鉭酸鋰晶體)
晶體配置:布儒斯特角切割或ar/ar垂直入射棒
孔徑:2毫米
射頻驅動功率:最大2瓦(對應π弧度相位調制)
光學頭調諧范圍:中心頻率的±15%
調諧電路電壓增益:> 10
光學頭輸入阻抗:約50 Ω

:以上為基于70 MHz相位調制器的典型規格參數。

布魯斯特角切割 vs. 直角切割晶體調制器

核心區別與選型指南

特性布魯斯特角切割晶體直角切割晶體(AR鍍膜)
電容值更低(適合中高頻諧振電路)較高(適合低頻串聯諧振)
適用頻率中高頻段(如80MHz)低頻段(需長晶體增強電容匹配)
插入損耗極低(無反射損耗)依賴AR鍍膜質量(典型損耗<0.5%)
典型應用飛秒激光鎖模/PDH穩頻寬帶相位調制/數據編碼

非諧振式調制器選項

盡管本頁主要介紹諧振式調制器,但以下場景推薦寬帶非諧振方案

  • 需求寬頻帶調制(如通信脈沖編碼)
  • 需脈沖相位調制(與諧振式窄帶特性不兼容)

推薦型號

📌 注意:

  • 專為相位調制優化的器件熱穩定性較差(無雙折射補償)
  • 偏振調制器臨時用作相位調制器時,靈敏度降低50%

典型應用場景

  1. 歷史案例
    • 80MHz布魯斯特角調制器曾用于飛秒激光鎖模(現已被新技術替代)
    • 優勢:超寬帶寬低損耗 & 零雜散反射
  2. 當前主流應用
    • Pound-Drever-Hall(PDH)穩頻技術
      • 將諧振腔相位鎖定至原子參考躍遷
      • 關鍵需求:高相位穩定性 & 低噪聲

選型建議

  • 高頻/低損耗?→ 選擇布魯斯特角切割
  • 低頻/寬帶?→ 選擇直角切割+AR鍍膜
  • 脈沖/數據編碼?→ 采用非諧振RTP或EM200系列
