TDR-2-25 –（G-NSDOG-001 替代品），雙軸傾角儀

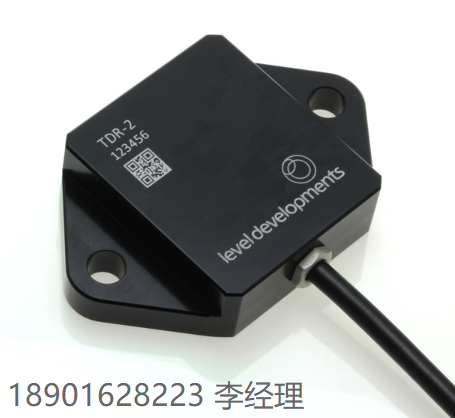

TDR-2-25 是 DOG2 直接替代品 （G-NSDOG2-001），是一款雙軸傾角傳感器，具有 ±25° 測量范圍和 0.5-4.5V 的高分辨率（16 位）輸出電壓。它在 -10 至 60°C 范圍內提供 ±0.12° 的精度和 0.002 的分辨率（@3Hz帶寬）。TDR-2-25 使用陶瓷封裝的 MEMS 器件，該器件在整個溫度范圍內保持穩定，使其成為一款出色的低成本、高性能傾角儀傳感器。它已通過 CE 認證，并在我們的英國工廠制造和單獨校準，以保證性能。
特征

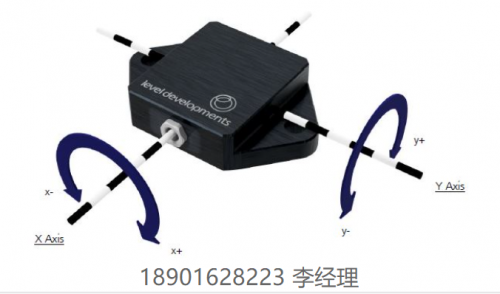

- 測量范圍 ±25° 雙軸
- 高分辨率（16 位）0.5 至 4.5V 電壓輸出
- 輸入電壓 7-32Vdc，密封等級為 IP67

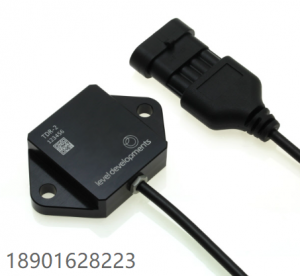

- 編織屏幕 0.5m 電纜 & 1.5 系列連接器
應用
一般規格：
| 參數 | 價值 | 單位 |
|---|---|---|
| 軸數： | 2 | – |
| 范圍 | ±25 | ° |
| 分辨率 | 0.002 | ° |
| 20°C 時的精度 | ±0.05 | ° |
| 輸出類型 | 0.5 至 4.5V | – |
| 科技 | 精密 MEMS | – |
| 最大零偏置誤差 | ±0.02 | ° |
| 長期漂移 | 0.01 | ° |
| 未補償溫度誤差 | ±0.002 | ° / °C |
| 低通濾波器頻率 | 3 | 赫茲 |
| 網絡上的最大設備數 | 1 | – |
| 參數 | 價值 | 單位 |
|---|---|---|
| 電源電壓 （min） | 7 | V |
| 電源電壓（最大值） | 32 | V |
| 電源電流 | 20 | 馬 |
| 尺寸 | 價值 | 單位 |
|---|---|---|
| 傳感器外殼材料 | 陽極氧化鋁 | – |
| 連接方式 | 4 極 Superseal 1.5 系列 | – |
| 電纜長度 | 0.5 | m |
| 長度 | 45 | 毫米 |
| 寬度 | 70.5 | 毫米 |
| 高度 | 14.5 | 毫米 |
| 重量 | 120 | 克 |
| 參數 | 價值 | 單位 |
|---|---|---|
| 工作溫度范圍 | -40 至 85 | °C |
| 存儲溫度范圍 | -40 至 85 | °C |
| 傳感器密封等級 | IP67 防護等級 | – |
