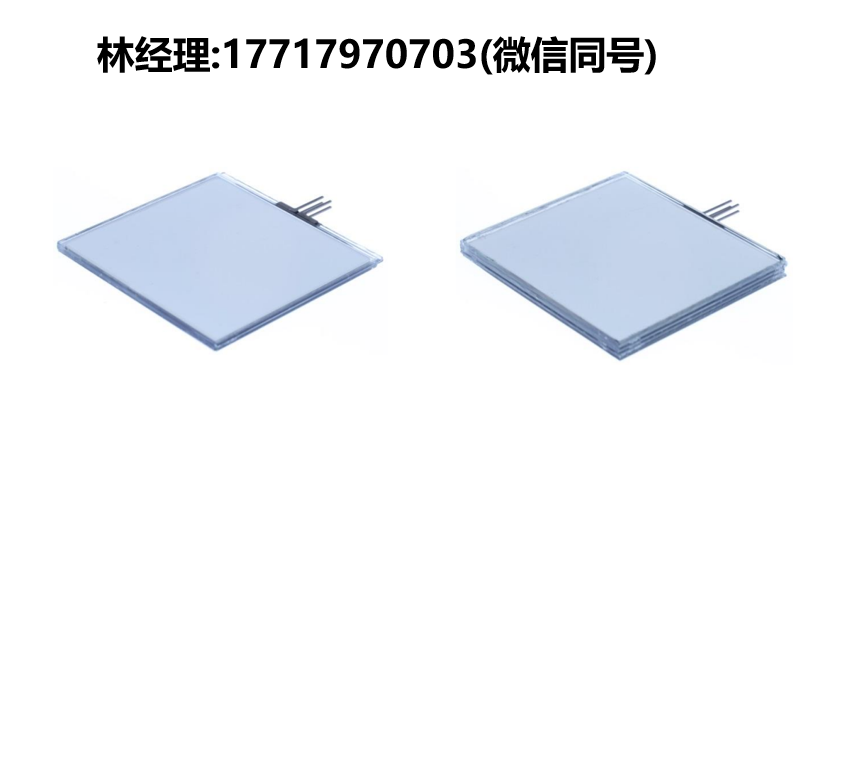

LC-Tec,X-FPM(4L)/X-FPM(4L)-AR液晶偏振調制器/旋轉器,LCT-172/173,X-FPM(4L)（超高速偏振調制器，4種線性輸出狀態）是一種基于液晶（LC）的偏振調制器/旋轉器，通過外加驅動電壓控制光的偏振狀態。
2. 產品描述
X-FPM(4L)（超高速偏振調制器，4種線性輸出狀態）是一種基于液晶（LC）的偏振調制器/旋轉器，通過外加驅動電壓控制光的偏振狀態。與傳統的機械式調制器/旋轉器相比，液晶調制器/旋轉器是一種電光器件，無活動部件，完全無振動，體積小巧。
該調制器/旋轉器由液晶單元形式的偏振調制器與線性偏振片組成。施加驅動電壓可使雙折射液晶分子重新取向，從而改變通過液晶單元的光的相位延遲，進而改變光在整個調制器/旋轉器結構中的偏振狀態。
X-FPM(4L) 采用雙液晶單元結構，以實現 4 種線性偏振狀態（分別為 -45°、0°、+45° 和 +90°）之間的切換。該產品尤其適用于偏振成像應用。盡管配置為線性偏振輸出狀態，也可切換至其他預設偏振狀態，例如在線性偏振與圓偏振之間切換，或在左旋圓偏振與右旋圓偏振之間切換。
X-FPM(4L) 標配帶有一個輸入偏振片（或根據使用方式作為輸出偏振片）。對于入射光已為線性偏振的客戶，調制器/旋轉器可不帶偏振片提供，此時型號名稱中將添加 “0P” 標識。
對于對光學性能有較高要求的應用，X-FPM(4L) 亦可配置在調制器/旋轉器兩側貼合高光學質量、高效率的增透（AR）玻璃蓋板。該配置可最大程度降低表面反射、光束偏折及波前畸變，特別適合用于成像應用。此種配置的型號名稱后綴添加 “-AR”。
3. 訂購信息
| 產品 | 產品編號 |
|---|---|
| 2x2_X-FPM(4L) | LCT-172 |
| 2x2_X-FPM(4L)-AR | LCT-173 |
| LCC-230 控制器 | LCT-030 |
4. 定制設計
如果客戶未能在現有型號中找到所需的偏振調制器/旋轉器性能，可聯系我們進行進一步優化和定制設計。無論是在電光性能還是機械尺寸（最大至 14″x16″）方面，均可提供定制服務。
5. 一般規格
| 參數 | X-FPM(4L) | X-FPM(4L)-AR |
|---|---|---|
| 技術 | 吠液晶（Nematic LC） | 吠液晶（Nematic LC） |
| 輸出偏振 | 線性 | 線性 |
| 輸出偏振狀態數 | 4（-45°、0°、+45°、+90°） | 同左 |
| 工作模式 | 常態偏振轉換 | 常態偏振轉換 |
| 偏振片（面1）透射軸1 | -45° | -45° |
| 液晶基底材料 | 拋光鈉鈣玻璃 | 拋光鈉鈣玻璃 |
| 偏振片類型/材料 | 吸收型聚合物 | 吸收型聚合物 |
| AR基板材料 | 不適用 | 拋光鈉鈣玻璃 |
| 耐刮擦性 | ≥3H | 不適用 |
6. 最大絕對額定值2
| 參數 | X-FPM(4L) | X-FPM(4L)-AR |
|---|---|---|
| 工作溫度3 | -10°C 至 +60°C | -10°C 至 +60°C |
| 儲存溫度3 | -10°C 至 +60°C | -10°C 至 +60°C |
| 驅動電壓幅值 | ≤24V | ≤24V |
| 驅動頻率 | ≤1kHz，方波交流 | ≤1kHz，方波交流 |
7. 電光性能規格?
| 參數 | X-FPM(4L) | X-FPM(4L)-AR |
|---|---|---|
| 透過率? | ≥41.0% | ≥40.5% |
| 色度坐標 | u’ = 0.213 ± 0.01，v’ = 0.488 ± 0.01 | 同左 |
| 偏振對比度（VD 表示驅動電壓） | 同左所有項目如下： | |
| – 偏振改變，亮度（90°旋轉） | ≥120:1 @ VD=0V | |
| – 偏振改變，550nm（90°旋轉） | ≥400:1 @ VD=0V | |
| – 偏振改變，亮度（±45°旋轉） | ≥30:1 @ VD=24V（單元1或2） | |
| – 偏振改變，550nm（±45°旋轉） | ≥80:1 @ VD=24V（單元1或2） | |
| – 非偏振改變，亮度 | ≥500:1 @ VD=24V（單元1和2） | |
| – 非偏振改變，550nm | ≥500:1 @ VD=24V（單元1和2） | |
| 響應時間（T100-T10） | ≤30μs @ VD=24V | ≤30μs @ VD=24V |
| 弛豫時間（T0-T90） | ≤1.8ms @ VD=24V | ≤1.8ms @ VD=24V |
| 每面反射率 | ≤2% | ≤0.5% |
| 表面質量 | 不適用 | 60/40（劃痕/凹痕） |
| 波前畸變與MTF | 不適用 | 可按需提供 |
| 均方根平均功耗? | ≤2 x 12mW | ≤2 x 12mW |
| 峰值電流? | ≥2 x 28mA | ≥2 x 28mA |
注釋：
請參考第10.4節圖紙。
依據 IEC 61747-5 標準在多種環境條件下進行可靠性測試。
干燥環境，無冷凝。
所有值基于2×2尺寸并在室溫（23°C ±3°C）下測得。
指未偏振入射光，對于線偏振光透過率會顯著更高。
測試條件：f=60Hz，VD=12V，交流方波驅動，轉換斜率3.5V/μs。實際功耗會隨波形斜率、電壓幅值、頻率與調制器尺寸變化。詳見第9節
